一种防气味扩散中药膏熬制装置的制作方法

本发明涉及医疗器械装置技术领域，具体是一种防气味扩散中药膏熬制装置。

背景技术：

中药(TCM)主要起源于中国，少数中药源于外国，如西洋参。在中医理论指导下用于预防、诊断、治疗疾病或调节人体机能的药物，多为植物药，也有动物药、矿物药及部分化学、生物制品类药物，中药按加工工艺分为中成药、中药材。现在熬制中药膏过程中是将熬好配置好的中药液放在容器中经加热十几个小时在用人力不断的搅拌中药液过程中将其内的含水量逐渐减少最后制成中药膏，此操作过程费时费力劳动强度大，操作不便，且熬药时产生的烟气异味对周围环境影响较大，具有局限性。

技术实现要素：

本发明的目的在于提供一种防气味扩散中药膏熬制装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种防气味扩散中药膏熬制装置，包括除烟箱、立柱、底板座和熬药容器，所述底板座的顶部从左至右依次设有除烟箱、立柱和支架，所述除烟箱的内部左侧设有隔板，所述隔板的右侧空间上部设有多个喷头，隔板的右侧空间底部设有水泵，所述除烟箱的外侧设有输水管，输水管的上端与各个喷头连通，输水管的下端与水泵连接，所述除烟箱的外侧还设有视窗，所述除烟箱的顶部分别设有加水口和连接头，所述除烟箱的左侧底部还设有排水口，所述支架的上端通过转轴转动设置有熬药容器，所述熬药容器的外侧下部设有电磁加热器，电磁加热器的外侧套设有保温套，所述熬药容器的顶部中间设有电机，电机的输出轴与搅拌轴连接，搅拌轴的下端延伸至熬药容器的内侧下部，所述搅拌轴上设有若干搅拌叶，所述熬药容器的顶部还设有加料口，熬药容器的右侧顶部还设有倒药膏嘴，所述立柱上滑动设置有套筒，套筒的左侧设有用于对套筒进行调节锁定的紧固旋钮，套筒的右侧设有横杆，横杆的右端设有安装法兰，安装法兰的上侧连接有排烟管，排烟管的另一端连接于除烟箱顶部的连接头上，所述安装法兰的下侧设有除烟罩。

作为本发明进一步的方案：所述搅拌叶包括固定于搅拌轴上的水平部和设于水平部另一端且外端向上倾斜的倾斜部。

作为本发明进一步的方案：所述除烟罩为锥形结构，且除烟罩可对熬药容器进行完全覆盖。

作为本发明进一步的方案：所述加水口、排水口和加料口上均可拆卸设有密封盖。

与现有技术相比，本发明的有益效果是：该装置使用方便，熬制中药膏搅拌受热均匀，中药膏易倒出，熬药时产生的烟气和异味在除烟箱的作用下可有效降低，改善周围环境。

附图说明

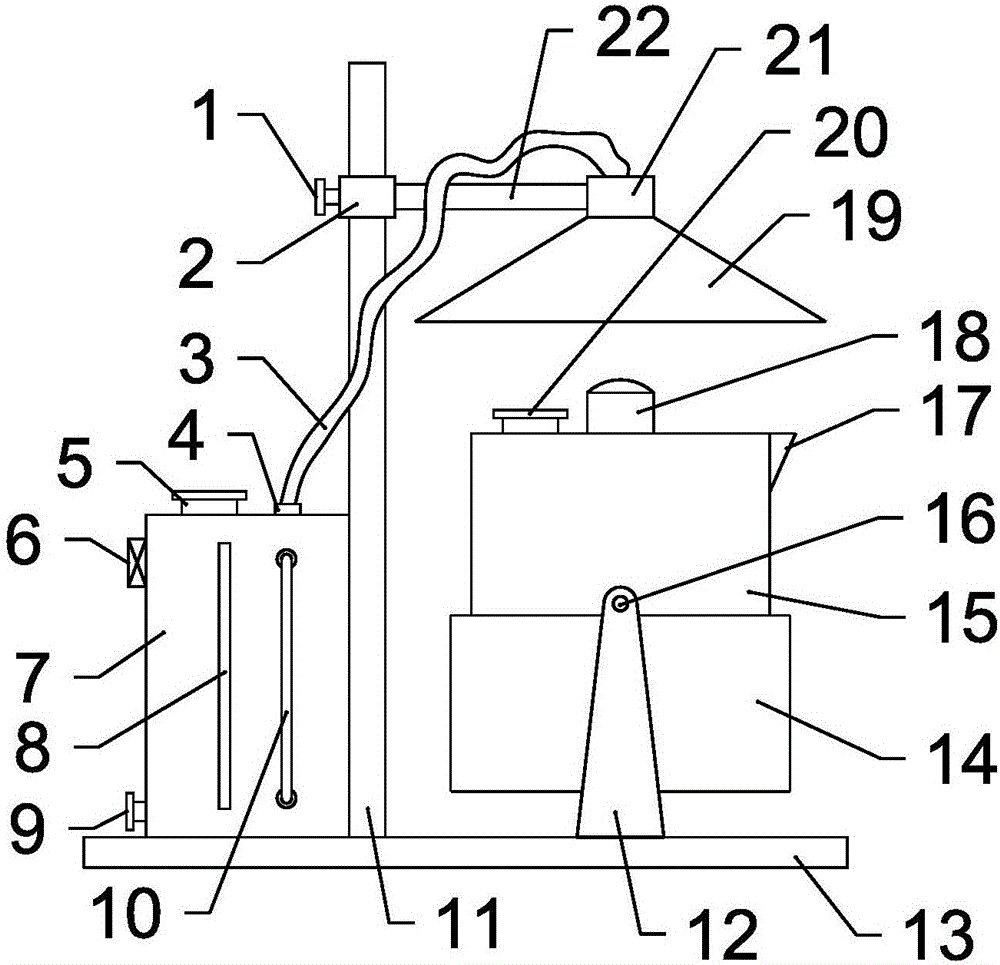

图1为本发明的结构示意图。

图2为本发明中除烟箱的结构示意图。

图3为本发明中熬药容器的结构示意图。

图中：1-紧固旋钮，2-套筒，3-排烟管，4-连接头，5-加水口，6-抽风机，7-除烟箱，8-视窗，9-排水口，10-输水管，11-立柱，12-支架，13-底板座，14-保温套，15-熬药容器，16-转轴，17-倒药膏嘴，18-电机，19-除烟罩，20-加料口，21-安装法兰，22-横杆，23-隔板，24-喷头，25-水泵，26-电磁加热器，27-搅拌轴，28-搅拌叶，281-倾斜部，282-水平部。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～3，本发明实施例中，一种防气味扩散中药膏熬制装置，包括除烟箱7、立柱11、底板座13和熬药容器15，所述底板座13的顶部从左至右依次设有除烟箱7、立柱11和支架12，所述除烟箱7的内部左侧设有隔板23，隔板23的上端固定于除烟箱7的内顶部，隔板23的下端与除烟箱7的内底部留有一定间隔，所述隔板23的右侧空间上部设有多个喷头24，隔板23的右侧空间底部设有水泵25，所述除烟箱7的外侧设有输水管10，输水管10的上端与各个喷头24连通，输水管10的下端与水泵25连接，所述除烟箱7的外侧还设有视窗8，通过视窗8可对除烟箱7内水位进行观察，所述除烟箱7的顶部分别设有加水口5和连接头4，通过加水口5可向除烟箱7补充水体，所述除烟箱7的左侧底部还设有排水口9，通过排水口9可排出废水。

所述支架12的上端通过转轴16转动设置有熬药容器15，转轴16上还设有用于对熬药容器15进行锁定的旋钮(未示出)，所述熬药容器15的外侧下部设有电磁加热器26，电磁加热器26的外侧套设有保温套14，通过电磁加热器26可用于熬制中药加热，通过保温套14可进行保温，所述熬药容器15的顶部中间设有电机18，电机18的输出轴与搅拌轴27连接，搅拌轴27的下端延伸至熬药容器15的内侧下部，所述搅拌轴27上设有若干搅拌叶28，搅拌叶28包括固定于搅拌轴27上的水平部282和设于水平部282另一端且外端向上倾斜的倾斜部281，通过搅拌叶28的设置既可以对药膏进行搅拌，又可以对药膏进行提升，提升受热均匀性，所述熬药容器15的顶部还设有加料口20，熬药容器15的右侧顶部还设有倒药膏嘴17，通过倒药膏嘴17可倒出药膏。

所述立柱11上滑动设置有套筒2，套筒2的左侧设有用于对套筒2进行调节锁定的紧固旋钮1，套筒2的右侧设有横杆22，横杆22的右端设有安装法兰21，安装法兰21的上侧连接有排烟管3，排烟管3的另一端连接于除烟箱7顶部的连接头4上，所述安装法兰21的下侧设有除烟罩19，除烟罩19为锥形结构，且除烟罩19可对熬药容器15进行完全覆盖，通过除烟罩19可对熬药散发的气味进行吸收，降低对周围环境的影响。

本发明中，所述加水口5、排水口9和加料口20上均可拆卸设有密封盖。

本发明中，除烟箱7内不仅限于水体，也可盛装对烟气异味去除效果好的液体，不进行限定。

在使用时，通过加水口5可向除烟箱7内加入适量的水体(不漫过隔板23)，通过视窗8便于观察水位，通过加料口20将待熬制中药加入到熬药容器15内，通过电磁加热器26可用于熬药的热量供给，通过保温套14可进行保温，通过电机18带动搅拌轴27转动，可使得搅拌叶28对药膏进行搅拌，且搅拌叶28的外端向上倾斜，可对药膏进行提升，提升受热均匀性，熬药产生的烟气通过倒药膏嘴17排出，控制抽风机6和水泵25工作，因除烟箱7为封闭结构，除烟罩19处可产生负压，可对烟气进行抽吸，烟气通过排烟管3进入到除烟箱7内，通过水泵25工作，从喷头24喷出水体，可对烟气进行喷淋去除异味；此外，通过对熬药容器15旋转即可倒出熬制后的中药膏，通过紧固旋钮1还可调节除烟罩19的位置，以使得烟气去除效果最佳。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

以上的仅是本发明的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本发明构思的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。
