一种胸外科手术辅助装置的制作方法

本发明涉及医疗器械技术领域，具体为一种胸外科手术辅助装置。

背景技术：

在做开胸手术时，肺在胸腔内张缩，遮挡手术操作人员视线，影响手术操作人员的操作，尽管在手术过程中有专人牵拉患者的肺，但由于手术过程中的各种原因，容易对肺组织造成损伤，也给术者带来困难和不便。手术时，体液会不断地积聚或涂布术野，由此造成术野模糊不清，需要通过不断吸吮或纱布擦拭来清晰术野。同时，医生在进行大范围肺切出手术时，医生需要持续数小时在手术中保持双臂展开的姿势，特别容易使术者疲劳、肩部疼痛和强直，从而大大降低了手术的精确性。

技术实现要素：

本发明的目的在于克服上述不足，提供一种胸外科手术辅助装置，在胸外科手术中对患者的肺部与手术部位隔开，在手术中对手术部位进行清淤，同时在手术过程中对术者的手臂进行支撑。

为实现上述目的，本发明提供如下技术方案：

提供一种胸外科手术辅助装置，包括手术床，手术床的两侧设有滑槽，滑槽内分别设有手臂托架、挡肺板和照明清淤管，滑槽包括上滑槽和下滑槽，上滑槽和下滑槽的外侧均设有L型挡板，上滑槽上设有多个开口，开口处铰接有开口挡板，下滑槽上设有多个凹槽，手臂托架、挡肺装置和照明清淤管底部均设有底座，底座上设有滑轮，滑轮设置在滑槽内并沿滑槽滑动，滑轮可卡扣在凹槽内；

手臂托架包括横杆、竖杆、连接杆和托手凹槽，横杆的一端与一个底座连接，横杆的另一端与竖杆底端垂直连接，竖杆的上端与连接杆的一端连接，连接杆另一端与托手凹槽连接；

挡肺装置包括网状挡板和固定支架，固定支架包括支撑杆和伸缩杆，网状挡板固定在支撑杆的下方，伸缩杆与支撑杆相垂直，伸缩杆的一端与支撑杆的中部固定连接，伸缩杆的另一端与一个底座固定连接；

照明清淤管包括照明枪和清淤管，照明枪由光纤导光束穿设于照明套管而成，照明套管一端与冷光源连接，照明套管的另一端为用于照明的发光口。清淤管为一细长空心管，清淤管的一端与负压发生装置连接，清淤管的另一端用于流体进入的开口，开口与发光口紧靠在一起。

进一步地，上滑槽设有缺口，缺口处设有缺口挡板，缺口挡板设置在滑槽内，缺口挡板的长度大于缺口的长度，缺口挡板的一端与缺口的一侧活动连接，缺口挡板的另一端设有磁铁，缺口挡板的另一端通过磁铁吸附在上滑槽上。

进一步地，底座包括滑块，滑块上设有两个连接轴，连接轴上设有安装有滑轮，底座通过滑轮卡设在滑槽内并能沿滑槽滑动。

进一步地，固定支架的两端设有立架，立架的上端与支撑杆固定连接，立架的底部设有螺孔，网状挡板通过螺栓与立架连接。

进一步地，支撑杆上套设有套筒，伸缩杆的一端与套筒固定连接，套筒上设有螺孔，螺孔内设有定位螺栓。

进一步地，托手凹槽上设有护手垫，护手垫为医用无纺布制成，护手垫套设在托手凹槽上。

进一步地，网状挡板包括弹性圈和乳胶网，具有良好的强度和可塑性。

进一步地，清淤管上设有用于调节流体进出的调节阀。

进一步地，手术床的底部四角分别设有升降支腿，升降支腿包括支腿座、套管和升降杆，套管的底部固定在支腿座上，升降杆设置在套管内并能在套管内上下升降。

进一步地，升降支腿为液压支腿。

本发明的有益效果是：

1、本发明提供的胸外科手术辅助装置的手臂托架在医生手术过程中对以上手臂进行支撑，保证胸腔手术的顺利进行，从而大大降低了医护人员的劳动强度。

2、本发明提供的胸外科手术辅助装置的网状挡肺板具有良好的塑性，可有效地阻挡张开的肺叶，保护肺组织，清楚地暴露手术野，便利术者操作。

3、本发明提供的胸外科手术辅助装置的照明清淤管将照明和清淤装置结结合在一起，通过狭窄的空间深入解剖空间，在不遮挡视线的情况下，使手术操作人员不问断的进行钳夹、缝合、止血等操作。

附图说明

图1为本发明实施例的结构示意图；

图2为本发明实施例手臂托架的结构示意图；

图3为本发明实施例挡肺装置的结构示意图；

图4为本发明实施例照明清淤管的结构示意图；

图5为本发明实施例底座的结构示意图；

图6为本发明实施例滑槽的剖视图。

图中：1手术床，11-滑槽，111-上滑槽，112-下滑槽，113-缺口，114-缺口挡板，12-液压支腿，121-支腿座，122-套管，123-伸缩杆，13-L型挡板，14-凹槽，2-手臂托架，21-横杆，22-竖杆，23-连接杆，24-托手凹槽，25-护手垫，3-挡肺装置，31-网状挡板，321-支撑杆，322-伸缩杆，323-套筒，33-立架，4-照明清淤管，41-照明枪，42-清淤管，5-底座，51-滑块，52-连接轴，53-滑轮。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1、图5和图6所示，一种胸外科手术辅助装置，包括手术床1，手术床1的底部四角分别设有液压支腿12，液压支腿12包括支腿座121、套管122和升降杆123，套管122的底部固定在支腿座121上，升降杆123设置在套管122内并能在套管122内上下升降。手术床1的两侧设有滑槽11，滑槽11内分别设有手臂托架2、挡肺板3和照明清淤管4，滑槽11包括上滑槽111和下滑槽112，上滑槽111和下滑槽112的外侧均设有L型挡板13，上滑槽设有缺口113，缺口113处设有缺口挡板114，缺口挡板114设置在滑槽11内，缺口挡板114的长度大于缺口113的长度，缺口挡板114的一端与缺口113的一侧通过铰链连接，缺口挡板114的另一端设有磁铁，缺口挡板114的另一端通过磁铁吸附在上滑槽111上。下滑槽112上设有多个凹槽14，手臂托架2、挡肺装置3和照明清淤管4底部均设有底座5，底座5包括滑块51，滑块51上设有两个连接轴52，连接轴52上设有安装有滑轮53，底座51通过滑轮53卡设在滑槽11内并能沿滑槽11滑动，滑轮51可卡扣在凹槽14内。

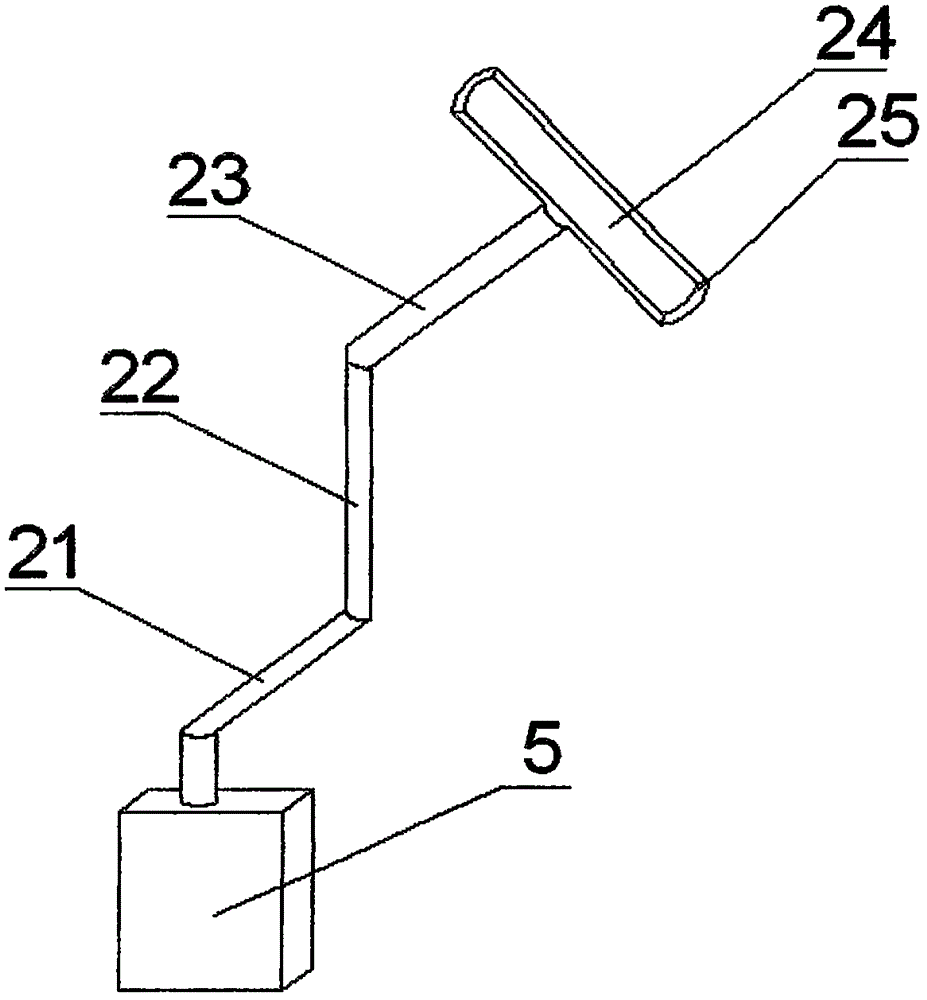

如图2所示，手臂托架2包括横杆21、竖杆22、连接杆23和托手凹槽24，横杆21的一端与一个底座5连接，横杆21的另一端与竖杆22底端垂直连接，竖杆22的上端与连接杆23的一端连接，连接杆23另一端与托手凹槽24连接；托手凹槽24上设有护手垫25，护手垫25为医用无纺布制成，护手垫25套设在托手凹槽24上。

如图3所示，挡肺装置3包括网状挡板31和固定支架，固定支架包括支撑杆321和伸缩杆322，网状挡板31包括弹性圈和乳胶网，网状挡板31固定在支撑杆321的下方，伸缩杆322与支撑杆321相垂直，伸缩杆322的一端与支撑杆321的中部固定连接，伸缩杆322的另一端与一个底座5固定连接。支撑杆321的两端设有立架33，立架33的上端与支撑杆321固定连接，立架33的底部设有螺孔，网状挡板31通过螺栓与立架33连接。支撑杆321上套设有套筒323，伸缩杆322的一端与套筒323固定连接，套筒323上设有螺孔，螺孔内设有定位螺栓。

如图4所示，照明清淤管4包括照明枪41和清淤管42，照明枪41由光纤导光束穿设于照明套管而成，照明套管一端与冷光源连接，照明套管的另一端为用于照明的发光口。清淤管42为一细长空心管，清淤管42的一端与负压发生装置连接，清淤管42的另一端用于流体进入的开口，开口与发光口紧靠在一起，清淤管42上设有用于调节流体进出的调节阀43。

以上描述仅为本申请的较佳实施例以及对所运用技术原理的说明。本领域技术人员应当理解，本申请中所涉及的发明范围，并不限于上述技术特征的特定组合而成的技术方案，同时也应涵盖在不脱离所述发明构思的情况下，由上述技术特征或其等同特征进行任意组合而形成的其它技术方案。例如上述特征与本申请中公开的(但不限于)具有类似功能的技术特征进行互相替换而形成的技术方案。
