一种治疗车的制作方法

本实用新型涉及医疗领域，特别涉及一种治疗车。

背景技术：

治疗车是一种在床边进行输液、治疗等操作所选用的设备。目前医院的护理工作是一项频繁而又琐碎的工作，特别是每天都要给病人输液、抽血、测血压、量体温、送药的检查治疗项目，同时还要进行观察和护理，护士的工作量和劳动强度较大，目前医院也开始使用护理治疗车来帮助护士减少来回治疗室的次数。目前医院使用的护理治疗车通常是由上下两层台面及四条带滚轮的车腿构成，一般上台面用于盛放各种护理治疗用品，下台面用于放置垃圾桶。

一般垃圾桶为敞口结构，使得垃圾桶内的垃圾对医院的医疗环境造成交叉感染。

技术实现要素：

本实用新型所要解决的技术问题是提供一种治疗车，减少交叉感染，提高医院内的卫生环境，以解决现有技术中导致的上述多项缺陷。

为实现上述目的，本实用新型提供以下的技术方案：一种治疗车，包括治疗车本体，其特征在于，所述治疗车设有第一层隔板和第二层隔板，第一层隔板位于治疗车的顶部，第二层隔板位于治疗车的底部，第一层隔板的底部设有双门抽屉，第二层隔板的顶部设有感应式垃圾桶，该感应式垃圾桶包括垃圾桶本体，垃圾桶的桶口处设有桶盖，桶盖中心处设有垃圾投口，桶盖在垃圾投口处对称设有两个半圆形封盖，该半圆形封盖相对于桶盖铰接，半圆形封盖的底部和垃圾桶内侧之间设有弧形电动伸缩杆，桶盖的边框处设有红外感应器，红外感应器与弧形电动伸缩杆相连接，垃圾桶的底部设有蓄电池，蓄电池与弧形电动伸缩杆相连接。

优选的，所述第二层隔板上设有垃圾桶定位环。

优选的，所述第一层隔板的边部设有泪毒液瓶放置框。

优选的，所述第一层隔板的上表面设有由多个长隔板和短隔板呈十字交叉形成多个隔间。

优选的，所述隔间的顶部设有铰接的盖板。

采用以上技术方案的有益效果是：本实用新型结构的治疗车，治疗车可以在第一个隔层的隔间放置药品和医疗器械，提高护士的操作效率，第二隔层设有感应式垃圾桶，当护士准备处理垃圾时，垃圾桶的感应器感应到后，直接将封盖打开，方便使用，放置垃圾中的细菌交叉感染。

附图说明

图1是本实用新型的结构示意图；

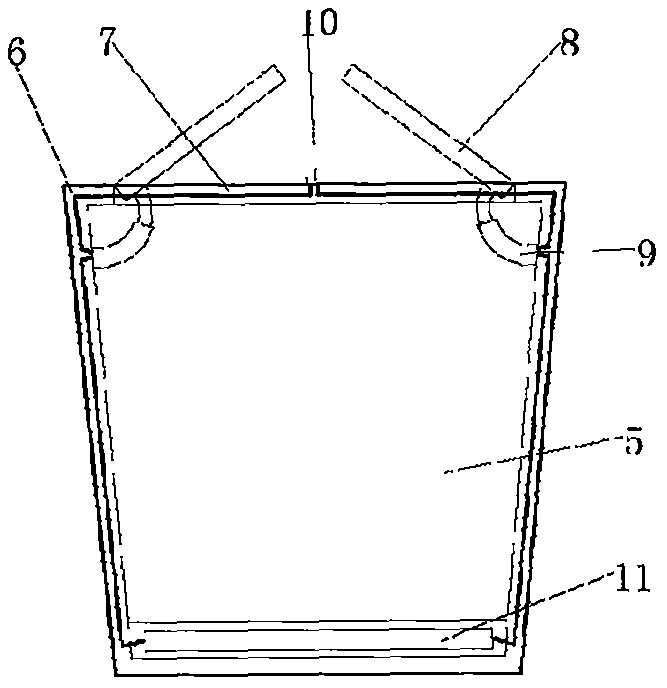

图2是感应式垃圾桶的结构示意图；

图3是第一层隔板的结构示意图。

其中，1--治疗车、2--第一层隔板、3--第二层隔板、4-双门抽屉、5--垃圾桶、6--桶盖、7--垃圾投口、8--半圆形封盖、9--弧形电动伸缩杆、10--红外感应器、11--蓄电池、12--定位环、13--消毒液瓶放置框、14--长隔板、15--短隔板、16--隔间、17--盖板。

具体实施方式

下面结合附图详细说明本实用新型的优选实施方式。

图1出示本实用新型的具体实施方式：一种治疗车1，包括治疗车1本体，所述治疗车1设有第一层隔板2和第二层隔板3，第一层隔板2位于治疗车1的顶部，第二层隔板3位于治疗车1的底部，第一层隔板2的底部设有双门抽屉4，第二层隔板3的顶部设有感应式垃圾桶5，该感应式垃圾桶5包括垃圾桶5本体，垃圾桶5的桶口处设有桶盖6，桶盖6中心处设有垃圾投口7，桶盖6在垃圾投口7处对称设有两个半圆形封盖8，该半圆形封盖8相对于桶盖6铰接，半圆形封盖8的底部和垃圾桶5内侧之间设有电动伸缩杆9，桶盖6的边框处设有红外感应器10，红外感应器10与电动伸缩杆9相连接，垃圾桶5的底部设有蓄电池11，蓄电池11与电动伸缩杆9相连接。

第二层隔板3上设有垃圾桶5定位环12，感应式垃圾桶5放置在定位环12内，第一层隔板2的边部设有消毒液瓶放置框13，第一层隔板2的上表面设有由多个长隔板14和短隔板15呈十字交叉形成多个隔间16，隔间16的顶部设有铰接的盖板17。

本实用新型结构的治疗车，治疗车可以在第一个隔层的隔间放置药品和医疗器械，提高护士的操作效率，第二隔层设有感应式垃圾桶，当护士准备处理垃圾时，垃圾桶的感应器感应到后，直接将封盖打开，方便使用，放置垃圾中的细菌交叉感染。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
