新生儿疾病筛查血片储存箱的制作方法

本实用新型属于血液取样装置，尤其涉及一种新生儿疾病筛查血片储存箱。

背景技术：

新生儿采血是NICU疾病治疗和护理中的一个基本操作，也是NICU护士的一项基本功，掌握正确的操作方法并结合不同的部位采血，可提高成功率，同时既保护血管，又有利于疾病康复。新生儿采血时，用一次性针刺入皮肤使血液自行流出，然后用查血片上的滤纸片轻触血滴，使血液自行吸入滤纸中，共采取2-3个血斑。采血后，带有血样的查血片（即疾病筛查血片）保存十分重要，操作上要求血样在室温下自然晾干但不得过于干燥，不得将血样放置在暖气上烘干，也不得将未晾干的血样重叠放置，血样自然晾干后放置冰箱内保存。但是目前操作中，由于查血片没有专门的放置装置，往往是护理人员采血后将查血片放在桌子上自然晾干，在晾干过程中经常出现查血片被风吹落地面或多张查血片重叠的现象，出现上述现象就会造成血样污染、重复采血的技术问题，给护理人员及新生儿都带来一定的麻烦。另外，由于每次干燥后都需要移放到冰箱内保存，操作麻烦。

技术实现要素：

本实用新型的目的是提供一种新生儿疾病筛查血片储存箱，以解决查血片容易被风落地面或多张查血片重叠的问题。

为了达到上述目的，本实用新型的基础方案为：新生儿疾病筛查血片储存箱，包括箱体、支架和将箱体分隔为储存腔与冰冻腔的隔板，所述支架上设有若干用于存放查血片的凹槽，所述支架转动设置在箱体内，所述箱体上设有箱门，所述箱门呈L形，且该箱门铰接在箱体的底部。

本基础方案的原理在于：将箱门打开，即可将查血片卡入凹槽中，当支架的一侧插满查血片后，继续转动支架，然后将查血片插入支架其他侧的凹槽中，然后即可将箱门关闭。

本基础方案的有益效果在于：与传统的查血片保存方式相比，本方案具有以下优点：1、查血片插入凹槽中，有效的避免了多种查血片重叠的现象。2、支架位于箱体中，具有一定的防风效果。3、箱门呈L形，且该箱门铰接在箱体的底部。相对于将箱门设在箱体的侧壁或者顶板上，此种设计的箱门打开后的开口更大，能最大程度的避免取出查血片时碰到箱体，减少血样污染的可能。4、冰冻腔内可放入碎冰块，从而起到良好的冷藏作用，则无需再次将查血片放入冰箱内保存，操作更加方便。

方案二：此为基础方案的优选，还包括干燥架，所述干燥架上设有若干用于存放查血片的凹槽，所述干燥架位于箱体外，并与支架同轴连接。由于箱体内的温度较低，干燥的速度较慢。因此，可将待干燥的查血片先插入干燥架上的凹槽中，知道查血片干燥后，再将查血片移至箱体内进行冷藏。

方案三：此为方案二的优选，所述凹槽倾斜设置。一方面，倾斜设置的凹槽使得插入凹槽中的查血片呈倾斜状，占用的空间更小；另一方面，查血片也不易从凹槽中脱落出。

方案四：此为基础方案的优选，还包括搅拌杆，所述搅拌杆转动设置在支架的下端，并与支架同轴连接。当需要将查血片插入凹槽或将查血片取出凹槽时，一般都会转动支架，此时，搅拌杆会随着支架一起转动，从而对冷冻腔中的碎冰块进行搅拌，使得碎冰块分布均匀，从而确保箱体内的温度相对均匀。

方案五：此为基础方案的优选，所述箱体的表面包覆有一层隔热层。隔热层会起到良好的隔热作用，减少箱体内温度的上升速度，从而减少碎冰块消耗的速率。

附图说明

图1是本实用新型新生儿疾病筛查血片储存箱实施例的结构示意图；

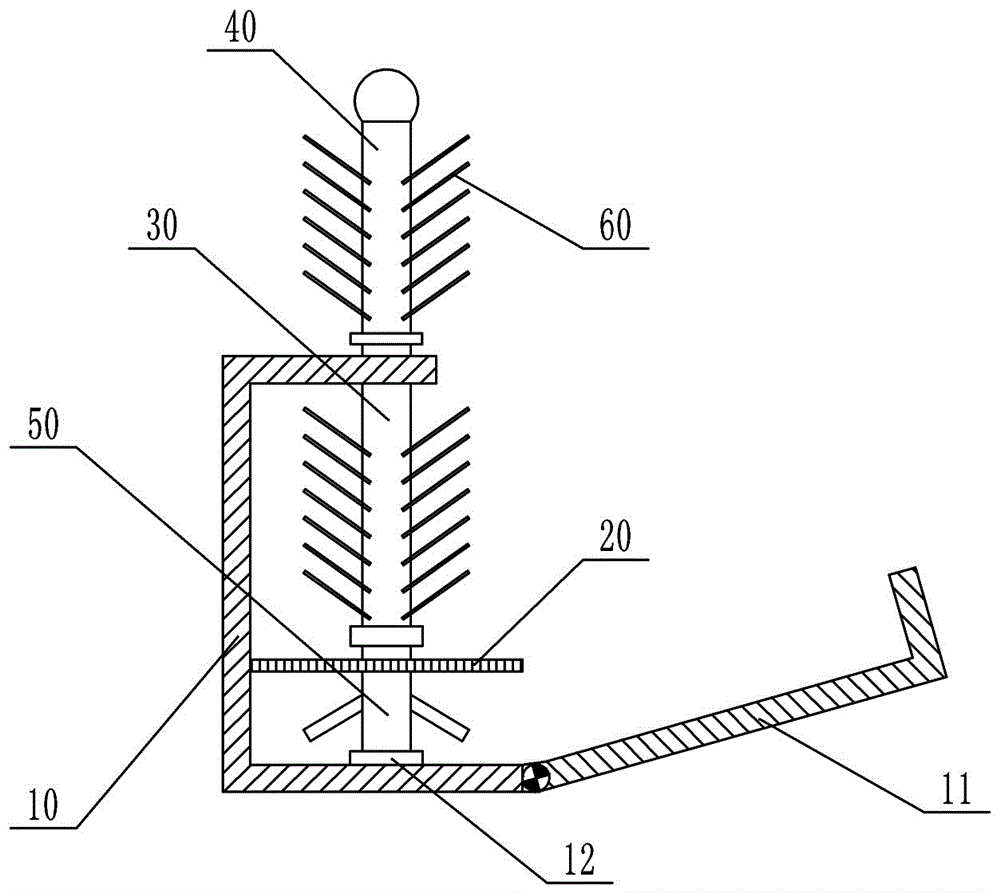

图2是本实用新型新生儿疾病筛查血片储存箱实施例的结构示意图。

具体实施方式

下面通过具体实施方式对本实用新型作进一步详细的说明：

说明书附图中的附图标记包括：箱体10、箱门11、轴承12、隔板20、支架30、干燥架40、搅拌杆50、查血片60。

如图1、图2所示，新生儿疾病筛查血片60储存箱，包括箱体10、隔板20、支架30、干燥架40和搅拌杆50。隔板20将箱体10分隔为上下两层，分别为储存腔与冰冻腔。支架30上和干燥架40上均设有若干用于存放查血片60的凹槽。凹槽的数量为多个，并间隔的向上倾斜设置。一方面，倾斜设置的凹槽使得插入凹槽中的查血片60呈倾斜状，占用的空间更小；另一方面，查血片60也不易从凹槽中脱落出。

干燥架40、支架30和搅拌杆50从上至下依次固定，并同轴连接在一起。其中，干燥架40位于箱体10的外部，支架30位于储存腔内，搅拌杆50位于冰冻腔内，冰冻腔内放有碎冰块。箱体10内设有轴承12，搅拌杆50的下端可转动的安装在轴承12内。箱体10上设有箱门11，箱门11呈L形，且该箱门11铰接在箱体10的底部。箱体10的表面包覆有一层隔热层。隔热层会起到良好的隔热作用，减少箱体10内温度的上升速度，从而减少加碎冰块的频率。

具体工作中，如图2所示，将箱门11打开，即可将查血片60卡入凹槽中，当支架30的一侧插满查血片60后，继续转动支架30，然后将查血片60插入支架30其他侧的凹槽中，然后即可将箱门11关闭。与传统的查血片60保存方式相比，查血片60插入凹槽中，有效的避免了多种查血片60重叠的现象。支架30位于箱体10中，具有一定的防风效果。箱门11呈L形，且该箱门11铰接在箱体10的底部。相对于将箱门11设在箱体10的侧壁或者顶板上，此种设计的箱门11打开后的开口更大，能最大程度的避免取出查血片60时碰到箱体10，减少血样污染的可能。冰冻腔内可放入碎冰块，从而起到良好的冷藏作用，则无需再次将查血片60放入冰箱内保存，操作更加方便。

以上所述的仅是本实用新型的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本实用新型结构的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
