一种用于眼部雾化治疗的眼罩的制作方法

本实用新型涉及一种用于眼部雾化治疗的眼罩，属于医疗器械领域和医用雾化器领域。

背景技术：

随着现代信息交流方式的变化和工作节奏的加快，人们的视觉负荷日益升高，各种眼部疾病给患者带来了极大地困扰，严重的影响了正常工作和生活质量。自然环境变化、地区污染的加重、配戴隐形眼镜等因素，结膜炎、干眼症等眼病发病率呈上升趋势。安全有效治疗方法研究迫在眉睫。传统的口服药或滴眼液已满足不了治疗的需求，药物雾化治疗成为发展新趋势。

但现有眼部用雾化器眼罩，结构不可调，不能双侧或单侧选择性雾化，适用人群有限，舒适度低，从而降低了药物利用率。

技术实现要素：

本实用新型的目的在于，提供一种用于眼部雾化治疗的眼罩，克服结构不可调，不能双侧或单侧选择性雾化、瞳距大小不可调等问题，能够改善眼部雾化治疗的效果。

为实现上述目的，本实用新型采用以下设计方案：

一种用于眼部雾化治疗的眼罩，为一个凹形连通管两个端头各连接一个中空的罩杯，连通管与罩杯内部相通，在连通管上设有雾化器接口和至少一个流量控制阀。所述雾化器接口用于连接外部的雾化器，流量控制阀可以将其所在位置的管腔部分或完全封闭，从而实现调控经过该处的气雾的流量。

所述流量控制阀设于雾化器接口的单侧或双侧，单侧设置的流量控制阀可以单侧调节气雾流量，对于只需要进行单侧调节的情况。这种设计更简单经济。

优选的所述流量控制阀为两个，分别设于雾化器接口的双侧。不仅可以调节双侧雾化量，而且也可以实现单侧雾化效果。

所述凹形连通管上设有沿管体轴向伸缩的调整结构。可以沿管体的轴向调节管子的长度，从而适用不同脸型和瞳距的人群。

所述调整结构包括但不限于伸缩管、套管或连接螺丝管(通过拧动可实现伸缩)。

所述罩杯具有适合眼部的凹形空腔，罩杯内设有带孔洞的挡板。孔洞为一个或多个，优选为多个，通常为周边均匀排布，便于均匀地释放气雾。外周孔洞一般为条形，其内圈可呈圆型或椭圆形。

所述挡板的边缘处设有若干个条形开口。该条形开口是设在边缘位置的出气孔，能够起到较好的缓冲作用，避免药物直冲角膜，造成角膜水肿。

所述罩杯的边缘设有衬垫。该衬垫采用医用橡胶、医用硅胶或高纯度乳胶制成，佩戴舒适，贴合性好，且可保护眼部周围皮肤。

所述眼罩上设有佩戴固定带。例如将两侧罩杯用松紧带连接，佩戴在患者头上，使面部与眼罩舒适贴合、固定。

本实用新型采用医用高分子材料制成，包括但不限于聚丙烯或聚氯乙烯。

本实用新型的优点是：应用于医学眼部雾化治疗，气雾流量可调、药物利用率高、适合各种脸型和瞳距的佩戴者，适用人群广，舒适度高，固定方便可靠，能提高雾化治疗的疗效。

下面结合附图和较佳实施例对本实用新型进行进一步说明，并非对本实用新型的限制。凡依照本公开内容所进行的本领域等同替换，均属于本实用新型的保护范围。

附图说明

图1为实施例1的俯视状态下结构示意图

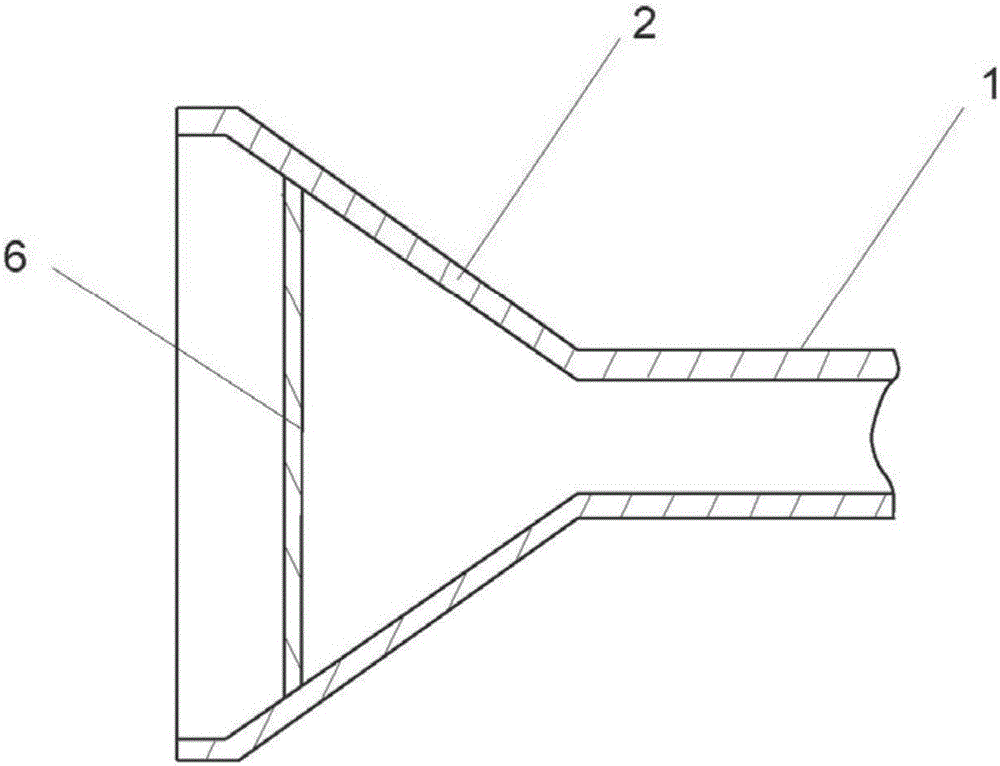

图2为本实用新型罩杯部位的单侧剖面图

图3为本实用新型罩杯挡板的结构示意图

图4为实施例2的俯视状态下结构示意图

具体实施方式

实施例1

参阅图1至图3所示，一种用于眼部雾化治疗的眼罩，为一个凹形连通管1两个端头各连接一个中空的罩杯2，连通管1与罩杯2内部相通，在连通管1上设有雾化器接口3和两个流量控制阀4。流量控制阀4为旋钮型控制阀，设于雾化器接口3的双侧。连通管1上设有沿管体轴向伸缩的调整结构5，为折叠管。

罩杯2具有适合眼部的凹形空腔，罩杯2内设有带多个孔洞7的挡板6。孔洞7呈周边均匀排布，挡板6的边缘处设有多个条形开口8。罩杯2的边缘设有衬垫9。该衬垫采用医用橡胶制成。眼罩上设有佩戴固定带10，为一松紧带。

实施例2

参阅图2至图4所示，一种用于眼部雾化治疗的眼罩，为一个凹形连通管1两个端头各连接一个中空的罩杯2，连通管1与罩杯2内部相通，在连通管1上设有雾化器接口3和两个流量控制阀4。流量控制阀4为提拉型控制阀，分别设于雾化器接口3的两侧。连通管1上设有沿管体轴向伸缩的调整结构5，为套管。

罩杯2具有适合眼部的凹形空腔，罩杯2内设有带多个孔洞7的挡板6。孔洞7呈周边均匀排布，挡板6的边缘处设有多个条形开口8。罩杯2的边缘设有衬垫9。该衬垫采用医用硅胶制成。眼罩上设有佩戴固定带10，为一松紧带。
