气管插管的制作方法

本实用新型涉及医疗器械技术领域，尤其是涉及一种气管插管。

背景技术：

气管插管是指将一特制的气管内导管经声门置入气管的技术称为气管插管，这一技术能为气道通畅、通气供氧、呼吸道吸引和防止误吸等提供最佳条件。

图1为现有技术提供的气管插管的结构示意图。

其中，如图1所示，现有技术中的气管插管主要包括：由PVC(Polyvinyl ch lor ide-聚氯乙烯)材质制成的气管插管主体11，该气管插管主体11的一端为出气口12、另一端为能够与氧气管连接的进气口13；并且，该气管插管主体11上靠近进气口13的位置处还设有插口14。使用时，将上述气管插管主体11通过声门插入人体的上呼吸道中并固定，同时将进气口13连接在呼吸机上，以用于帮助患者辅助呼吸，从而满足人体对氧气的需求；再将吸液管通过插口14插入至气管插管主体11中，并深入至患者体内，以用于吸收患者分泌的各种液体，从而清除上呼吸道分泌物以防止出现误吸现象。

然而，本申请发明人发现现有技术中的气管插管，由于通常是由PVC材质制成，因此与人体的相容性及亲和性较差，从而容易导致现有的气管插管在人体内对人体组织造成毒害。

技术实现要素：

本实用新型的目的在于提供一种气管插管，以解决现有技术中的气管插管容易导致在人体内对人体组织造成毒害的问题。

本实用新型提供一种气管插管，包括：通气导管，所述通气导管的一端为进气端、另一端为出气端；所述通气导管由硅胶材质制成。

实际应用时，所述通气导管上设有表面光滑的弧形凸起，所述弧形凸起临近所述出气端设置。

其中，所述弧形凸起由硅胶材质制成。

具体地，所述出气端处设有墨菲孔。

进一步地，所述通气导管连通有充气管，所述充气管临近所述进气端设置。

优选地，所述充气管上设有充气阀，所述充气阀远离所述通气导管设置。

实际应用时，所述通气导管上套设有牙垫，所述牙垫临近所述进气端设置，且所述牙垫位于所述充气管与所述通气导管的连通处设置。

其中，所述牙垫由硅胶材质制成。

具体地，所述通气导管的外表面设置有刻度线。

进一步地，所述通气导管的侧壁沿轴向方向贯穿有X光线无法穿透的直线。

相对于现有技术，本实用新型所述的气管插管具有以下优势：

本实用新型提供的气管插管中，包括：通气导管，该通气导管的一端为进气端、另一端为出气端；该通气导管由硅胶材质制成。由此分析可知，使用本实用新型提供的气管插管时，可以将通气导管通过声门插入人体的上呼吸道中并固定，同时将呼吸机连接至进气端，从而氧气能够由进气端经出气端进入人体内，以帮助患者进行辅助呼吸。由于本实用新型提供的气管插管中，上述通气导管由硅胶材质制成，因此相对于现有技术中的PVC材质而言，与人体的相容性及亲和性均有较大幅度地提升，从而本实用新型提供的气管插管能够有效地避免对人体组织造成毒害。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为现有技术提供的气管插管的结构示意图；

图2为本实用新型实施例提供的气管插管的结构示意图。

附图标记：

11-气管插管主体； 12-出气口；

13-进气口； 14-插口；

2-通气导管； 21-进气端；

22-出气端； 3-弧形凸起；

4-充气管； 5-充气阀；

6-牙垫； 7-X光线无法穿透的直线。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

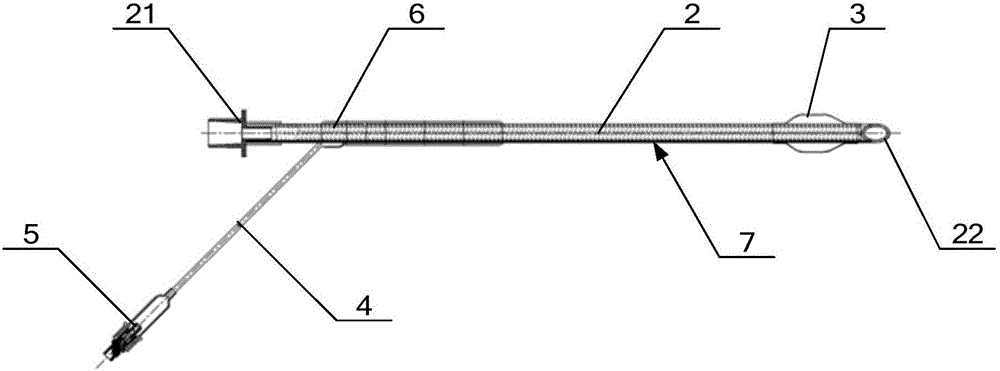

图2为本实用新型实施例提供的气管插管的结构示意图。

如图2所示，本实用新型实施例提供的一种气管插管，包括：通气导管2，通气导管2的一端为进气端21、另一端为出气端22；通气导管2由硅胶材质制成。

相对于现有技术，本实用新型实施例所述的气管插管具有以下优势：

本实用新型实施例提供的气管插管中，如图2所示，包括：通气导管2，该通气导管2的一端为进气端21、另一端为出气端22；该通气导管2由硅胶材质制成。由此分析可知，使用本实用新型实施例提供的气管插管时，可以将通气导管2通过声门插入人体的上呼吸道中并固定，同时将呼吸机连接至进气端21，从而氧气能够由进气端21经出气端22进入人体内，以帮助患者进行辅助呼吸。由于本实用新型实施例提供的气管插管中，上述通气导管2由硅胶材质制成，因此相对于现有技术中的PVC材质而言，与人体的相容性及亲和性均有较大幅度地提升，从而本实用新型实施例提供的气管插管能够有效地避免对人体组织造成毒害。

实际应用时，为了保证通气导管2通过声门插入人体的上呼吸道中能够进行封堵，本实用新型实施例提供的气管插管中，如图2所示，上述通气导管2上可以设有表面光滑的弧形凸起3，该弧形凸起3可以临近上述出气端22设置，从而通过该表面光滑的弧形凸起3的设置，以实现对上呼吸道的封堵操作。

此处需要补充说明的是，本实用新型实施例提供的气管插管中，上述弧形凸起3可以为气囊，该气囊可以优选为高容量、低压力的球囊，从而适用于喉腔、口腔、鼻腔的手术中，或者适用于昏迷患者的手术中使用。

其中，为了保证弧形凸起3及通气导管2能够有效避免对人体组织造成毒害，并有效减小通气导管2及气管插管对黏膜的损伤，本实用新型实施例提供的气管插管中，如图2所示，上述弧形凸起3可以优选为由硅胶材质制成。由于硅胶材质与人体的相容性及亲和性较好，因此由硅胶材质制成弧形凸起3能够有效避免对人体组织造成毒害，并有效减小对黏膜的损伤。

具体地，为了进一步避免气管插管对人体黏膜的损伤，本实用新型实施例提供的气管插管中，上述出气端22处可以设置有墨菲孔。由于墨菲孔23的孔面积大，孔眼光滑、平整、且无毛刺，因此设有墨菲孔的通气导管2能够起到防止出气端22发生堵塞现象的作用。

进一步地，为了便于对上述弧形凸起3即球囊进行适当充气，以使其能够起到避免通气导管2通过声门插入人体的上呼吸道中时造成呼吸道损伤的作用，本实用新型实施例提供的气管插管中，如图2所示，上述通气导管2可以连通有充气管4，该充气管4可以临近通气导管2的进气端21设置，从而通过充气管4能够对弧形凸起3进行充气，以使其能够更好地对应于不同患者的呼吸道，避免对呼吸道造成损伤。

此处需要补充说明的是，实际生产制造时，本实用新型实施例提供的气管插管中，上述充气管4可以埋设在通气导管2的管壁内，从而实现充气管4与通气导管2的连通，进而实现通过充气管4能够对弧形凸起3进行充气的目的。

优选地，为了便于对弧形凸起3内的气体进行充气和/或放气的有效控制，本实用新型实施例提供的气管插管中，如图2所示，上述充气管4上可以设有充气阀5，该充气阀5可以远离上述通气导管2设置；并且，上述充气阀5可以优选为单向阀。具体操作时，在气管插管使用前，可以通过充气阀5向弧形凸起3进行充气，且充气量的多少可以通过充气阀5进行控制；在气管插管使用完成后，可以通过充气阀5将弧形凸起3内的气体进行释放，以便于气管插管的顺利取出。

实际应用时，为了避免患者咬坏或咬破通气导管2，造成漏气，出现危险，本实用新型实施例提供的气管插管中，如图2所示，上述通气导管2上可以套设有牙垫6，该牙垫6可以临近进气端21设置，且牙垫6可以位于充气管4与通气导管2的连通处设置，即牙垫6应设置在患者口腔内并对应牙齿处的位置；并且，上述牙垫6可以为套装在通气导管2外侧设置的外套，从而通过在通气导管2的外侧套设有牙垫6，以引导患者对牙垫6进行咬合，使患者无法直接咬到通气导管2，进而起到保护通气导管2的作用，延长其的使用寿命，同时起到避免患者咬坏或咬破通气导管2，造成漏气，出现危险的作用。

此处需要补充说明的是，上述牙垫6既可以为完全固定套设在通气导管2外侧设置，又可以为滑动套设在通气导管2外侧设置。

其中，为了保证牙垫6及通气导管2能够有效地避免对人体组织造成毒害，并有效减少通气导管2及气管插管对黏膜的损伤，本实用新型实施例提供的气管插管中，如图2所示，上述牙垫6可以优选为由硅胶材质制成。由于硅胶材质与人体的相容性及亲和性较好，因此由硅胶材质制成牙垫6能够有效地避免对人体组织造成毒害，并有效减少对黏膜的损伤。

具体地，为了便于医护人员确定气管插管插入人体中的位置，本实用新型实施例提供的气管插管中，如图2所示，上述通气导管2的外表面可以设置有刻度线(图中未示出)。该刻度线能够用于衡量标示出气管插管已插入患者上呼吸道中的具体深度位置，从而利于手术的顺利进行。

进一步地，为了便于医护人员顺利进行手术的实施操作，本实用新型实施例提供的气管插管中，如图2所示，上述通气导管2的侧壁可以沿轴向方向贯穿有X光线无法穿透的直线7。由于通气导管2的侧壁贯穿有X光线无法穿透的直线7，因此该X光线无法穿透的直线7能够有效地被X光射线探测，从而能够用于判明通气导管2及气管插管的准确位置，进而能够起到便于医护人员进行相关手术的实施操作。

本实用新型实施例提供的气管插管具有的最主要的优势为：

由于本实用新型实施例提供的气管插管中，上述通气导管2、弧形凸起3和牙垫6均由硅胶材质制成，因此相对于现有技术中的气管插管的PVC材质而言，与人体的相容性及亲和性均有较大幅度地提升，从而本实用新型实施例提供的气管插管能够避免对人体组织造成毒害，且对黏膜的损伤极小，进而能够有效地减轻患者的治疗痛苦，有利于医护人员顺利地进行手术。

此外，本实用新型实施例提供的气管插管还具有以下五点优势：

一、高容量低压力的弧形凸起3(即球囊)，具有壁薄、且富有弹性等优点，在充气后固定时，能够紧密贴合在患者上呼吸道的气管内壁，使呼吸道密封更加良好，而且与气管内组织的触感柔软，能够最大程度地减少气管插管在上呼吸道气管内因位移所造成的伤害。

二、高质量的充气阀5的设计，能够使充气、放气更加安全可靠。

三、墨菲孔的面积大，孔眼光滑平整无毛刺，能够避免出气端22发生堵塞现象。

四、通气导管2的外表面上清晰地刻印有长度标识(即刻度线)，能够方便识别，便于医护人员了解气管插管的插入位置。

五、通气导管2的侧壁沿轴向方向贯穿有X光线无法穿透的直线7，能够用于判明通气导管2及气管插管的准确位置。
