一种湿化杯及制氧机的制作方法

本实用新型涉及一种制氧机的湿化杯及制氧机。

背景技术：

随着人们生活水平的提高，人们的健康保健意识也逐渐增强。目前制氧机不仅仅应用于临床；在日常生活中，制氧机也逐渐成为许多家庭保健或促进康复的工具。适当吸氧不仅可以改善微循环，缓解神经疲劳，改善大脑供氧状况，调节脑神经系统功能，而且可以延缓衰老，增强新陈代谢，同时对许多疾病的预防和康复也有重要作用。

在使用制氧机时，往往要通过湿化杯来湿化输出的氧气，避免气体过于干燥，防止对粘膜造成刺激。在使用时，需要在湿化杯里面加入一定量的纯净水，并且定期更换纯净水。然而现有制氧机的湿化杯存在拆卸和安装过于麻烦，特别是对于老年人而言，使用非常不便。

技术实现要素：

为了弥补现有技术中存在的一些不足，本实用新型的目的在于提供一种使用方便快捷的湿化杯。

本实用新型为达到其目的，采用的技术方案如下：

一种湿化杯，包括杯体、设于杯体上的氧气进气口和氧气出气口、湿化管、及设有通孔的连接件，所述湿化管设于杯体内并与所述氧气进气口位于杯体内的一侧连接，所述氧气进气口位于杯体外的一侧延伸有连接管，所述连接件的一端用于与制氧机氧气输出端可拆卸连接，连接件的另一端与所述氧气进气口的连接管插接，所述氧气进气口通过连接件与制氧机氧气输出端连通。

作为一种具体实施方式，所述连接件一端设有用于与制氧机氧气输出端螺纹连接的螺纹结构。

进一步的，连接件的通孔内设有密封件，所述密封件设有通孔，所述连接管插接于密封件的通孔内。

优选的，所述连接件表面设有供手指握持的凹部。

作为另一种优选方案，所述连接件外套设有旋转套，所述旋转套的外表面设有供手指握持的凹部。

作为一种具体实施方式，所述旋转套与所述连接件螺纹连接。

作为一种具体实施方式，所述杯体包括上部开口的杯身、和用于盖住杯身开口的杯盖，所述氧气进气口和所述氧气出气口均设于所述杯盖上。

本实用新型还提供一种制氧机，包括壳体，壳体上设有氧气输出端，制氧机的壳体外设有上文所述的湿化杯，所述湿化杯与制氧机的氧气输出端连接。

本实用新型提供的技术方案具有如下有益效果：

本实用新型的湿化杯，其连接件和制氧机的氧气输出端可拆卸连接，连接件平时可以连在制氧机氧气输出端上，不卸下来。而湿化杯杯体的氧气进气口是通过其连接管和连接件插接的，因此，在安装湿化杯杯体时，湿化杯杯体通过氧气进气口的连接管插在连接件上即可，而需要拆下湿化杯杯体时，直接将湿化杯杯体从连接件上拔出即可，非常方便、快捷。

进一步在连接件的通孔内设密封件，使连接管和连接件插接的同时，还具有很好的密封性。

优选在连接件表面设供手指握持的凹部，或者在连接件外套接有表面设有凹部的旋转套，从而达到便于安装拆卸连接件的作用，使用起来更为舒适、人性化。

附图说明

图1是湿化杯结构示意图；

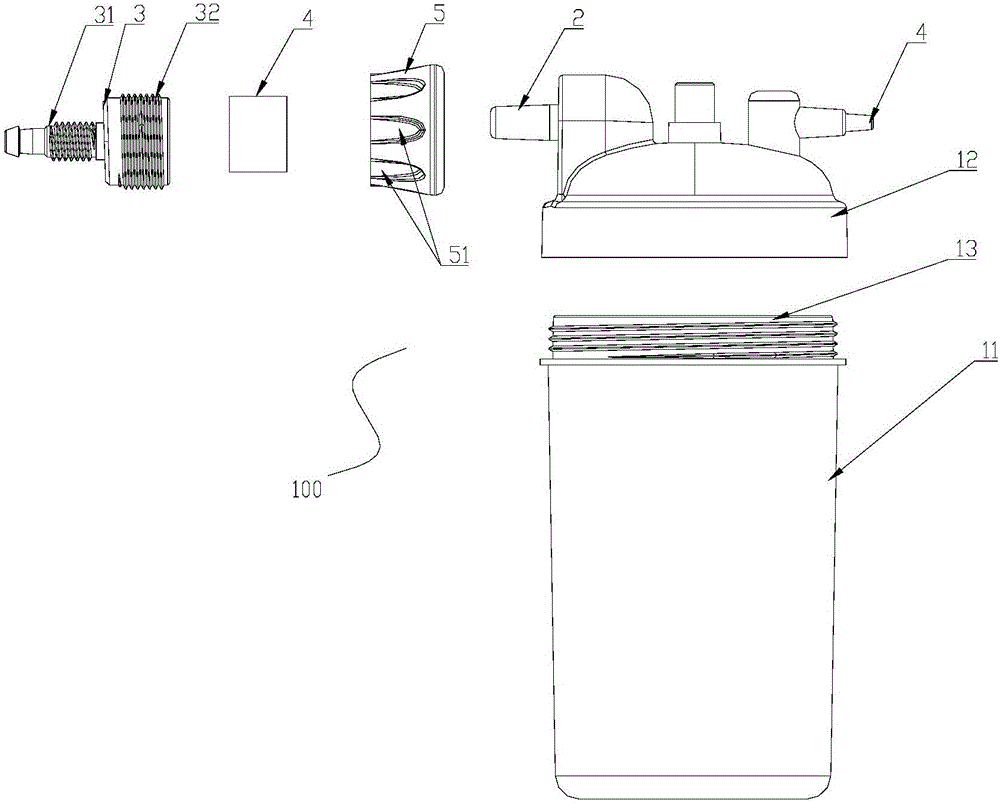

图2是湿化杯分解示意图；

图3是制氧机示意图。

具体实施方式

下面结合附图对本实用新型作进一步详细说明。

参见图1～3。本实用新型提供一种湿化杯100，该湿化杯100包括杯体1、湿化管(图中未示出)、设在杯体1上的氧气进气口和氧气出气口4，还包括有连接件3。作为一种具体实施方式，杯体1具体包括杯身11和杯盖12，杯身11上部设有开口13，杯身11用于盛水。杯盖12盖在杯身11的开口13上。氧气进气口、氧气出气口3具体设在杯盖12上。湿化管设于杯体1内，并与氧气进气口位于杯体1内的一侧连接，湿化管用于将由氧气进气口流入的氧气引至杯体内所盛水的液面下。在氧气进气口位于杯体外的一侧延伸有连接管2。连接件3内部设有通孔，连接件3一端用于和制氧机200的氧气输出端202可拆卸连接，例如可以通过螺纹连接方式连接。参见图1-2，在连接件3一端31设有用于和制氧机氧气输出端202螺纹连接的螺纹结构。连接件3另一端32则和氧气进气口上的连接管2插接，氧气进气口通过该连接件3和制氧机氧气输出端202连通，从而使得氧气可由制氧机的氧气输出端进入到湿化杯中。参见图1-2，作为一种优选方式，还包括有密封件4，该密封件4设于连接件3的通孔内；该密封件4也设有通孔，氧气进气口的连接管2插接于密封件4的通孔内，该密封件4具体可以是密封圈。密封件4在氧气进气口的连接管2插入连接件3时起到密封的作用。

作为进一步的优选方案，在连接件3外套设有旋转套5，在旋转套5外表面设有供手指握持的凹部51。具体的，该旋转套5和连接件3之间具体可通过螺纹连接。优选的，连接件3用于和旋转套5螺纹连接的螺纹旋转方向和连接件3用于和制氧机氧气输出端202螺纹连接的螺纹旋转方向相反。

作为另一种优选方案，可直接在连接件3外表面设供手指握持的凹部。

本实用新型的湿化杯100在使用时，将其连接件3连接在制氧机氧气输出端202，而湿化杯杯体1需要使用时，则通过氧气进气口的连接管2插入连接件3即可，而需要将湿化杯杯体1取下时，直接将其从连接件3上拔出即可，使用非常方便快捷。连接件3的安装和拆卸也同样非常方便。

图3是本实用新型的湿化杯100连接于制氧机200的氧气输出端202的示意图，该湿化杯100是设于制氧机外壳201外部的。具体的，在制氧机的外壳201上设有用于放置湿化杯的凹部203，氧气输出端202设于对应于该凹部203的壳体部分，湿化杯100的连接件3可拆卸的连接在该氧气输出端202，湿化杯杯体11则通过其氧气进气口的连接管2插入连接件3中，从而实现氧气进气口和制氧机氧气输出端的连通。

本实用新型主要改进在于湿化杯与制氧机氧气输出端之间方便快捷的安装拆卸方式。文中未特别说明之处，为本领域技术人员根据其掌握的公知常识或现有技术所能理解或知晓的，对此不再一一赘述。

本实用新型并不局限于上述实施方式，凡是对本实用新型的各种改动或变型不脱离本实用新型的精神和范围，倘若这些改动和变型属于本实用新型的权利要求和等同技术范围之内，则本实用新型也意味着包含这些改动和变型。
