水氧香薰机的制作方法

本实用新型涉及一种水氧香薰机。

背景技术：

现有的香薰机产品中，不管是雾化式香薰机还是冷香仪式香薰机都存在着各自的弊端，例如超冷香仪式香薰机，虽大方精致，可是在启动后，底部提供动力的马达声略大，而这种声音容易影响用户的使用，容易产生烦躁的情绪。而雾化式香薰机若一次香薰没有用完水箱中的水和精油则容易影响第二次使用，也容易挥发，对于时下追求个性以及品质的现代年轻人来说，提供一种保有细节、可愉悦心情并且能够提供适当调理放松身体的香薰机产品显得尤为重要。

技术实现要素：

为了克服现有的香薰机存在的上述缺陷，本实用新型提供一种将超声波香薰技术和冷香仪中的气流定理相结合的、结构简单、满足使用者基本要求的同时可改善周围空气质量的的潜在健康需求的水氧香薰机。

本实用新型采用的技术方案是：

水氧香薰机，包括本体，其特征在于：包括玻璃外罩、木质顶盖、用于盛放水和香精的造景盛水台以及底部电路载体，所述的木质顶盖与所述的玻璃外罩的顶部相适配，并且所述的木质顶盖上设有出雾孔，所述的出雾孔具有提供香薰雾气与外界空气接触的通道；所述的玻璃外罩的下端与所述的底部电路载体连接，所述的造景盛水台的底部安装有超声波震动雾化片，所述的超声波震动雾化片与所述的底部电路载体连接。

所述的底部电路载体包括外壳，所述的外壳内设置有电路板，所述的外壳表面设置有照明按钮、喷雾开关以及DC插孔，所述的电路板分别与所述的照明按钮、喷雾开关以及用于与外部插座的电源固定孔连通的DC插孔连接。

所述的木质顶盖与玻璃外罩卡接。

所述的玻璃外罩与底部电路载体之间以及所述的造景盛水台与底部电路载体的连接为榫接。

本实用新型中，造景盛水台设有一定的造景部分，灵感来自园林造景，有水波、雾气的效果，是设计升华部分。用户在使用时可根据预计使用时间来对应造景盛水台中所需放入的水，有刻度线提示(例如30分钟相对应的为Level 1的水深)。

本实用新型中电路板除了与超声波震动雾化片连接外，还与以下三部分连接：1.照明按钮，照明按钮有凸起印记，并且该照明按钮可根据不同的按压次数来更改照明亮度，因此照明按钮上部有指示灯；2.喷雾开关，也可根据不同的按压次数来依次切换喷雾的时间，分为为30分钟，60分钟，120分钟以及180分钟；3.DC插孔，使其与外部电源插座相接。

本实用新型涉及超声波震动技术，负离子以及银离子技术，整体呈圆柱形，材料为木质与玻璃的结合，也使其所呈现的外观质感更细腻。

本实用新型的使用方法说明如下所述：

1、从上部打开木质顶盖和玻璃外罩；

2、将电源适配器插入香薰机底部的DC插孔，在适配器电源连接的电线穿过之后，把底座安置平稳即可；

3、倒入水，该步骤切记不要超过警戒位置；

4、加入1～3滴精油；

5、将电源与插座连接；

6、将玻璃外罩和木质顶盖安置回去；

7、可调节照明按钮、调节喷雾开关。

本实用新型的有益效果体现在：满足用户基本需求同时，也有利于人体身体新陈代谢、改善周围空气质量的潜在健康需求。

附图说明

图1是本实用新型的立体结构示意图。

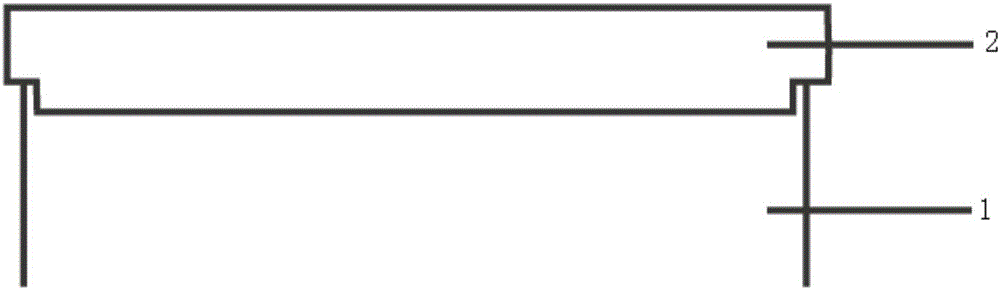

图2是本实用新型的木质顶盖与玻璃外罩的连接关系。

图3是本实用新型的玻璃外罩与底部电路的连接关系。

图4是本实用新型的玻璃外罩、造景盛水台与底部电路载体部分的关系。

图5是DC插孔示意图。

图6是造景盛水台俯视图。

图7是本实用新型使用方法步骤解析图，按照从左到右①-②-③-④⑤-⑥的顺序进行。

具体实施方式

参照图1至图6，水氧香薰机，包括本体，包括玻璃外罩1、木质顶盖2、用于盛放水和香精的造景盛水台3以及底部电路载体4，所述的木质顶盖2与所述的玻璃外罩1的顶部相适配，并且所述的木质顶盖2上设有出雾孔，所述的出雾孔具有提供香薰雾气与外界空气接触的通道；所述的玻璃外罩1的下端与所述的底部电路载体4连接，所述的造景盛水台3的底部安装有超声波震动雾化片31，所述的超声波震动雾化片31与所述的底部电路载体4连接。

所述的底部电路载体4包括外壳，所述的外壳内设置有电路板，所述的外壳表面设置有照明按钮6、喷雾开关5以及DC插孔8，所述的电路板分别与所述的照明按钮、喷雾开关以及用于与外部插座的电源固定孔7连通的DC插孔连接。

所述的木质顶盖2与玻璃外罩1卡接。

所述的玻璃外罩1与底部电路载体4之间以及所述的造景盛水台3与底部电路载体4的连接为榫接。

本实用新型中，造景盛水台设有一定的造景部分，灵感来自园林造景，有水波、雾气的效果，是设计升华部分。用户在使用时可根据预计使用时间来对应造景盛水台中所需放入的水，有刻度线提示(例如30分钟相对应的为Level 1的水深)。

本实用新型中电路板除了与超声波震动雾化片连接外，还与以下三部分连接：1.照明按钮，照明按钮有凸起印记，并且该照明按钮可根据不同的按压次数来更改照明亮度，因此照明按钮上部有指示灯；2.喷雾开关，也可根据不同的按压次数来依次切换喷雾的时间，分为为30分钟，60分钟，120分钟以及180分钟；3.DC插孔，使其与外部电源插座相接。

本实用新型涉及超声波震动技术，负离子以及银离子技术，整体呈圆柱形，材料为木质与玻璃的结合，也使其所呈现的外观质感更细腻。

参考图7，本实用新型的使用方法说明如下所述：

1、从上部打开木质顶盖和玻璃外罩；

2、将电源适配器插入香薰机底部的DC插孔，在适配器电源连接的电线穿过之后，把底座安置平稳即可；

3、倒入水，该步骤切记不要超过警戒位置；

4、加入1～3滴精油；

5、将电源与插座连接；

6、将玻璃外罩和木质顶盖安置回去；

7、可调节照明按钮、调节喷雾开关。

本说明书实施例所述的内容仅仅是对发明构思的实现形式的列举，本实用新型的保护范围不应当被视为仅限于实施例所陈述的具体形式，本实用新型的保护范围也及于本领域技术人员根据本实用新型构思所能够想到的等同技术手段。
