一种养殖场圈舍消毒系统的制作方法

本实用新型涉及一种用于对养殖场的家畜/家禽的圈舍进行消毒的技术领域，具体涉及一种养殖场圈舍消毒系统。

背景技术：

目前，在很多养殖场，家畜/家禽的圈舍很容易滋生细菌和病毒，存在发生和传播各种疫病的重大安全隐患，消毒是灭绝细菌和病毒，控制疫病传播最有效措施，是动物防疫工作的核心，因此，定期对畜禽圈舍消毒是畜禽养殖十分重要日常工作。现有的消毒方式是利用类似农药喷洒设备(喷雾器)人工对圈舍内进行喷洒消毒，消毒不彻底(墙上部、屋顶很难喷洒到消毒液)、费时费力，药液喷洒不均匀，消毒效果不理想，也不适应现代养殖业的需要；另外，人直接与消毒液接触，有些消毒液有腐蚀、刺激性，人工喷洒不可避的会使人吸入一部分消毒液，长期对人体有一定危害，存在健康隐患。

因此，现有的养殖场圈舍消毒存在消毒不彻底、效果不理想、对人体造成安全隐患的问题。

技术实现要素：

本实用新型所要解决的技术问题是现有的养殖场圈舍消毒存在消毒不彻底、效果不理想、对人体造成安全隐患的问题。

为了解决上述技术问题，本实用新型所采用的技术方案是提供一种养殖场圈舍消毒系统，包括消毒装置和与之相连接的喷淋管件，

所述消毒装置包括用于对自来水杀菌消毒的酸性水生成装置，所述酸性水生成装置包括壳体，所述壳体内设有与直流电源的正、负极连接的阴极和阳极，所述酸性水生成装置的出水口通过出水管道连接所述喷淋管件，所述出水管道上设有压力自调节管道泵，

所述喷淋管件包括自下而上间隔设置若干节内部中空的喷淋管，任意两节所述喷淋管之间可伸缩滑动连接，每节所述喷淋管沿圆周方向上相对应的位置开有多个喷淋孔。

在上述方案中，还包括控制单元，所述喷淋管的外侧设有用于调节所述喷淋管伸出节数的调节按钮，所述调节按钮与所述控制单元连接。

在上述方案中，所述压力自调节管道泵与所述控制单元连接并通过所述控制单元发出的指令选择流量级数。

在上述方案中，所述酸性水生成装置的外壳采用聚四氟乙烯制成，所述阴极和所述阳极之间设有离子膜。

在上述方案中，所述压力自调节管道泵与所述喷淋管之间设有防止清洁消毒水倒流的单向阀。

在上述方案中，还包括移动式的板车，所述消毒装置和所述喷淋管件安装在所述板车上。

在上述方案中，所述板车的底面上设有移动滚轮，所述板车的一侧设有倾斜设置的推手。

本实用新型，当需要对养殖场的圈舍消毒时，通过移动板车到合适的位置，根据要喷淋的射程和范围选择伸出适当节数的喷淋管，将通过酸性水生成装置后具有杀菌消毒作用的水均匀的喷洒到圈舍的各个角落，喷洒均匀，不消毒时将喷淋管收缩，占用空间小，便于放置。

附图说明

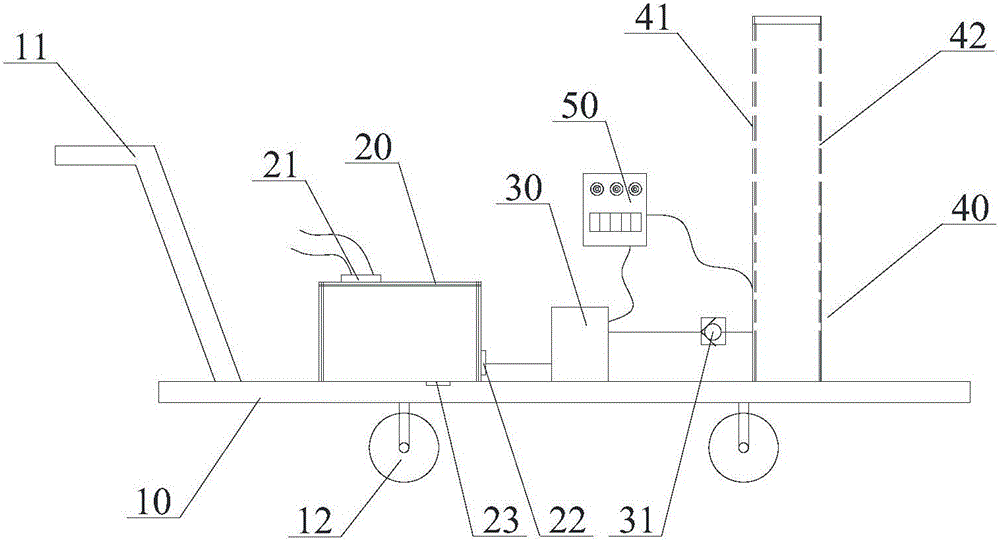

图1为本实用新型中喷淋管件伸出时的结构示意图；

图2为本实用新型中喷淋管件收缩时的结构示意图。

具体实施方式

下面结合说明书附图对本实用新型做出详细的说明。

如图1、图2所示，本实用新型提供了一种养殖场圈舍消毒系统，包括消毒装置和与之相连接的喷淋管件40，优选的，还包括移动式的板车10，消毒装置和喷淋管件40安装在板车10上，板车10的底面上设有移动滚轮12，板车10的一侧设有倾斜设置的推手11，当需要移动板车10的位置时，只需通过推手11，在滚轮12的带动作用下，将板车10移动到任何需要消毒的地方。

消毒装置包括酸性水生成装置20，酸性水生成装置20用于将注入其内部的自来水通过电化反应转化为用来杀菌消毒的消毒水，这种消毒水能够有效地将养殖场的圈舍里的物品和地面进行清洁和消毒，酸性水生成装置20上设有进水口21、出水口22和排污口23，出水口22通过出水管道连接喷淋管件，出水管道上设有压力自调节管道泵30，压力自调节管道泵30将从酸性水生成装置20出来的消毒水泵入喷淋管件。

优选的，酸性水生成装置20的外壳采用聚四氟乙烯制成，酸性水生成装置20内配置多片分别与直流电源的正极、负极连接的阴极和阳极，阳极采用电极片，电极片自内而外依次由钛基体、中间催化层和活性催化层组成。活性催化层涂覆在钛基体的外表面，该活性催化层含有混合贵金属氧化物，这种混合贵金属氧化物包括但不限于铂及其氧化物，中间催化层设置在活性催化层和钛基体之间，钛基体由纯钛或镍合金制成，在通电的状态下，电极片作为阳极，酸性水生成装置20的内壁作为阴极，形成电场环境，水体流经该区域时，由于水成为最基本的电解质，经过一系列的复杂电化学及化学反应，水通电后发生反应，产生氧化能力极强的单原子氧(O)、羟基自由基(·OH)，瞬间可分解水中的有机物质，从酸性水生成装置20的出水口22排出的水能够具有很好的消毒作用，经过酸性水生成装置20处理后的滤渣通过排污口23定期排出。优选的，阴极和阳极之间设有离子膜，离子膜保证阴极和阳极附近产生的离子不会通过离子膜进入对方所在的区域中。从酸性水生成装置20中产生的水能够起到很好的杀菌消毒的作用，无需再增加消毒剂或杀菌剂，成本低，环保，不会对人体造成伤害。

喷淋管件40包括自下而上间隔设置若干节内部中空的喷淋管41，任意两节喷淋管41之间可伸缩滑动连接，位于上方的一节喷淋管41能够从下方的一节喷淋管41中抽出或者缩回，每节喷淋管41沿圆周方向上相对应的位置开有多个喷淋孔42，且在所有喷淋管41全部缩回时各个喷淋管41上的喷淋孔42的位置彼此重合，在上边的喷淋管41被抽出时，能够单独实现喷淋，将压力自调节管道泵30泵入喷淋管41的消毒水通过各个喷淋孔21喷出，洒到养殖场圈舍的各个角落。优选的，压力自调节管道泵30与喷淋管41之间设有单向阀31，单向阀31用于防止消毒水回流。

本实用新型还包括控制单元50，喷淋管41的外侧设有调节按钮，调节按钮与控制单元50连接，根据需要消毒的范围大小以及射程需求，通过控制单元50能够控制喷淋管件40用于调节喷淋管伸出的节数，当控制单元50发出指令时，上方的喷淋管41先后伸出。

压力自调节管道泵30与控制单元50连接，并通过控制单元50发出的指令选择流量级数，在喷洒过程中如果需要喷洒较远或者较近的流程，只需要通过控制单元50变换压力自调节管道泵30喷洒的流量级数。

本实用新型，当需要对养殖场的圈舍消毒时，通过移动板车到合适的位置，根据要喷淋的射程和范围选择伸出适当节数的喷淋管，将通过酸性水生成装置后具有杀菌消毒作用的水均匀的喷洒到圈舍的各个角落，喷洒均匀，不消毒时将喷淋管收缩，占用空间小，便于放置。

本实用新型不局限于上述最佳实施方式，任何人应该得知在本实用新型的启示下作出的结构变化，凡是与本实用新型具有相同或相近的技术方案，均落入本实用新型的保护范围之内。
