有创血压监测三通接头消毒装置的制作方法

本实用新型涉及医用清洁用品领域，具体地讲涉及一种有创血压监测三通接头消毒装置。

背景技术：

输液接头主要用于留置针、CVC、PICC导管的末端密闭，在采集动脉血和输液的时候经常使用，例如可连接注射器冲管或连接输液器输液使用，特别适用于静脉输液的病人使用，如儿童、危重病人、化疗病人、继续抢救的病人以及有水、电解质平衡失调的病人。随着该接头在临床上的广泛使用，相关并发症的发生率逐渐升高，其中最常见的有输液反应、导管相关性感染(CRBSI)的发生率。输液接头被认为是污染导管内面的起始位置，从而导致输液内通路污染，引起中心静脉导管感染。

因此对于输液接头的消毒是在采集动脉血或输液前必须要做的重要的准备工作。

技术实现要素：

本实用新型的目的在于克服上述现有技术之不足而提供的一种有创血压监测三通接头消毒装置。

本实用新型解决现有技术问题所采用的技术方案是：一种有创血压监测三通接头消毒装置，其特征在于：包括输液接头、三通接头或正压接头以及和所述输液接头、三通接头或正压接头相配合的消毒装置；

所述输液接头、三通接头或正压接头均包括与输注器具连接的接头输入部，以及接头输出部，所述消毒装置与所述接头输入部配合，所述接头输入部表面设有连接用螺纹，所述接头输出部与CVC导管或有创血压监测导管相连接；

所述接头输出部的中心设有导液管；

所述消毒装置包括消毒头和把柄，所述消毒头与所述接头输入部配合相接，所述消毒头包括圆环形的消毒环，以及由其包围形成的消毒槽；

所述消毒槽侧壁上由内至外依次设有海绵层和消毒棉层，所述消毒棉层的表面设有螺纹槽，所述螺纹槽沿所述消毒槽的轴线延伸设置。

优选的，所述弹性部包括高分子材料的连接柱，以及镶嵌于所述连接柱内的六根弹片，所述弹片沿轴向延伸并环绕于连接柱的周向均布设置。

优选的，所述消毒头上设有保护膜，以收容所述消毒环和消毒槽。

优选的，所述海绵层和消毒棉层上设有75％浓度的酒精。

优选的，所述接头输出部为鲁尔接头。

优选的，所述保护膜为厚度0.03MM的PE膜。

优选的，所述海绵层和消毒棉层的厚度为所述消毒环的环宽的0.3倍。

优选的，所述手拿部的端部呈鸭嘴型。

优选的，所述消毒棉层的厚度为所述海绵层的两倍。

本实用新型的有益效果是：

本实用新型所提供的一种有创血压监测三通接头消毒装置，设置和输液接头、三通接头、正压接头相配合的消毒装置，消毒装置包括消毒头和把柄，消毒头包括间隔设置的圆环形的消毒环，以及由其包围形成的消毒槽，消毒槽的侧壁上由内至外依次设有海绵层和消毒棉层，这样在操作的时候可以将消毒槽套在接头输入部上，消毒环与接头输入部的外表面配合插接，从而完整的使整个接头输入部的外露面与消毒头紧密贴合，并在消毒槽的侧壁上由内至外依次设置海绵层和消毒棉层，通过在海绵层和消毒棉层上浸泡酒精等消毒液，将消毒头插接到接头输入部上，手指握住把柄的手拿部旋转，即可对输液接头的外露端面消毒，从而避免了输液内通路污染的问题产生，且操作方便，起到消毒无菌操作的效果。由于接头输入部上设有螺纹，因此消毒棉层的表面设有螺纹槽，螺纹槽沿所述消毒槽的轴线延伸设置，这样在消毒的时候，消毒棉层能嵌入螺纹槽内，从而保证接头输入部的所有表面都能被完整的清洁，不留死角。

设置高分子材料的连接柱，以及镶嵌于连接柱内的六根弹片，这样在转动或者按压的消毒装置的时候，使消毒头在各个方向均能受力，使海绵层和消毒棉层摩擦接头输出部，使消毒液起到擦洗接头输出部作用，使消毒彻底无死角。

附图说明

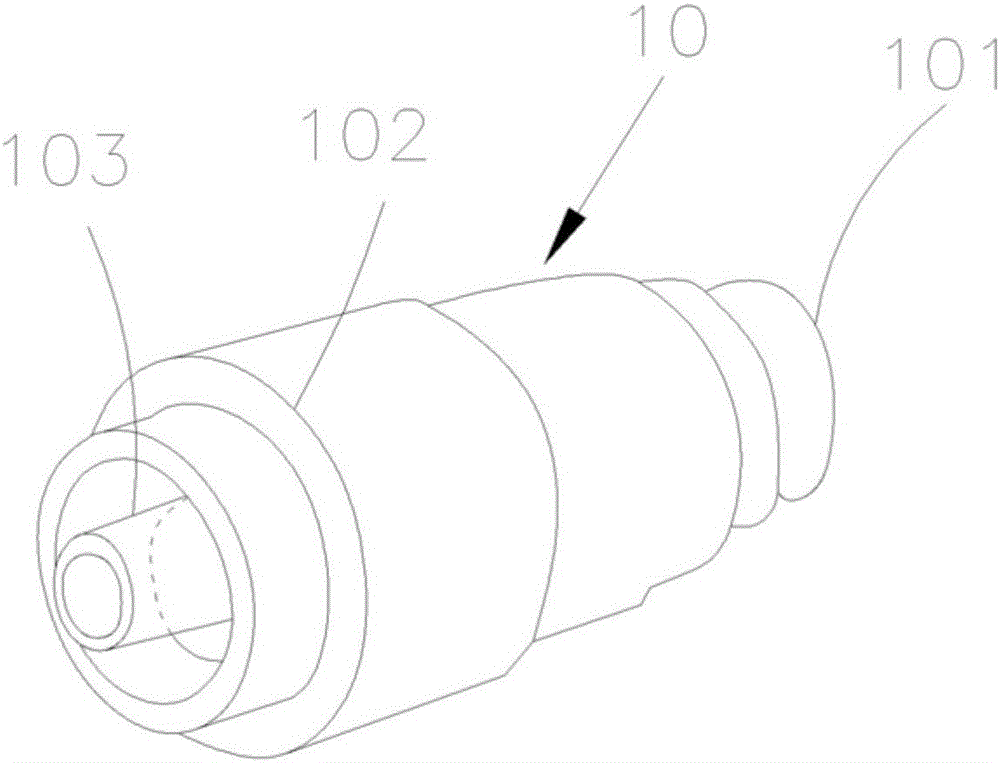

图1是本实用新型输液接头的结构示意图；

图2是本实用新型输液接头另一视角的结构示意图；

图3是本实用新型消毒装置的结构示意图；

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

附图标号：

10、输液接头、三通接头或正压接头；101、接头输入部；102、接头输出部；103、导液管；20、消毒装置；201、消毒头；2011、消毒环；2012、消毒槽；202、把柄；2021、弹性部；2022、手拿部；2023、弹片；30、保护膜。

具体实施方式

以下将结合附图及具体实施例详细说明本实用新型的技术方案，以便更清楚、直观地理解本实用新型的发明实质。

结合图1和图3所示；本实用新型所提供的一种有创血压监测三通接头消毒装置，包括输液接头、三通接头或正压接头10以及和所述输液接头、三通接头或正压接头10相配合的消毒装置20；所述输液接头、三通接头或正压接头10均包括与输注器具连接的接头输入部101，以及接头输出部102，所述消毒装置20与所述接头输入部101配合，所述接头输入部101表面设有连接用螺纹，所述接头输出部102与CVC导管或有创血压监测导管相连接；所述接头输出部102的中心设有导液管103；所述消毒装置20与所述接头输出部102配合相接，所述消毒装置20包括消毒头201和把柄202，所述消毒头201与所述接头输入部101配合相接，所述消毒头201包括圆环形的消毒环2011，以及由其包围形成的消毒槽2012；所述消毒槽2012侧壁上由内至外依次设有海绵层和消毒棉层，所述消毒棉层的表面设有螺纹槽，所述螺纹槽沿所述消毒槽2012的轴线延伸设置。

在上述实施例中，通过设置和输液接头10的端面相配合的消毒装置20，消毒装置20包括消毒头201和把柄202，消毒头201包括间隔设置的圆环形的消毒环2011以及消毒槽2012，消毒槽2012的侧壁上由内至外依次设有海绵层和消毒棉层，这样在操作的时候可以将消毒槽2012套在接头输入部101上，消毒环2011与接头输入部101的外表面相配合插接，从而完整的使整个接头输入部101的外露面与消毒头201紧密贴合，并在消毒槽2012的侧壁上由内至外依次设置海绵层和消毒棉层，通过在海绵层和消毒棉层上浸泡酒精等消毒液，将消毒头201插接到接头输入部101上，手指握住把柄202的手拿部2022旋转，即可对输液接头10的外露端面消毒，从而避免了输液内通路污染的问题产生，且操作方便，起到消毒无菌操作的效果。由于接头输入部101上设有螺纹，因此消毒棉层的表面设有螺纹槽，螺纹槽沿所述消毒槽2012的轴线延伸设置，这样在消毒的时候，消毒棉层能嵌入螺纹槽内，从而保证接头输入部101的所有表面都能被完整的清洁，不留死角。

在一种实施例中，所述弹性部2021包括高分子材料的连接柱，以及镶嵌于所述连接柱内的六根弹片2023，所述弹片2023沿轴向延伸并环绕于连接柱的周向均布设置。

在上述实施例中，设置高分子材料的连接柱2021，以及镶嵌于连接柱内的六根弹片2023，这样在转动或者按压的消毒装置20的时候，使消毒头201在各个方向均能受力，使海绵层和消毒棉层摩擦接头输出部102，使消毒液起到擦洗接头输出部102作用，使消毒彻底无死角。

在一种实施例中，所述消毒头201上设有保护膜40，以收容所述消毒环2011和消毒槽2012。这样可以直接在海绵层和消毒棉层上浸泡酒精，通过保护膜40密封，使用的时候直接撕开保护膜40即可使用，操作更方便。

在一种实施例中，所述海绵层和消毒棉层上设有75％浓度的酒精。使消毒更加彻底。

在一种实施例中，所述接头输出部102为鲁尔接头。便于标准化生产，降低成本。

在一种实施例中，所述保护膜40为厚度0.03MM的PE膜。这样使保护膜40能够更加方便的被撕下来。

在一种实施例中，所述海绵层和消毒棉层的厚度为所述消毒环2011的环宽的0.3倍。这样可以使海绵层和消毒棉层完全填充输液接头10，避免消毒留死角。

在一种实施例中，所述手拿部2022的端部呈鸭嘴型。这样使手握的时候更加方便与旋转消毒头201。

在一种实施例中，所述消毒棉层的厚度为所述海绵层的两倍。使消毒棉能吸收更加多的消毒液。

且需要强调的是，本实用新型在结构的改进上，也不需要增加太多的成本，使得本实用新型必然具有很好的市场推广价值，本实用新型会非常的受欢迎，能得到有效普及。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
