改良型的口腔印模消毒装置的制作方法

本实用新型涉及医用器材设备技术领域，具体地讲，涉及一种改良型的口腔印模消毒装置。

背景技术：

在各大医院，在口腔修复工作中，印模材料是保证修复质量十分重要的材料之一。由于口腔印模在制取过程中会直接接触到患者的唾液，甚至是血液，使得其表面可能沾染大量的致病菌，如不经过特殊的消毒处理，就可能成为乙肝、艾滋病等传染性疾病的感染源，使得存在交叉感染及传播疾病的可能。

因此，口腔印模的消毒问题已经得到口腔医务工作人员的高度重视，但是，现有技术中，确没有一款实用性强、适应性强及消毒效果好的口腔印模消毒装置。

藉此，现有技术有待改进。

技术实现要素：

本实用新型的目的在于克服上述现有技术之不足而提供的一种改良型的口腔印模消毒装置。

本实用新型解决现有技术问题所采用的技术方案是：一种改良型的口腔印模消毒装置，包括主控制器、箱体、设置于所述箱体内的消毒仓及设置于所述箱体底部的废液存储腔，其特征在于：所述消毒仓包括并排设置的第一消毒仓、第二消毒仓及第三消毒仓；

其中，所述第一消毒仓内设置有以使对口腔印模进行水流冲洗的水流冲洗装置，所述第二消毒仓内设置有以使对口腔印模进行浸泡消毒的浸泡消毒装置，所述第三消毒仓内设置有以使对口腔印模进行喷淋消毒的喷淋消毒装置。

下面对以上技术方案作进一步阐述：

优选地，所述水流冲洗装置包括从上至下依次设置的集水器及水流冲洗池；

其中，所述水流冲洗池的中部横置有一用以放置口腔印模的网格板A；所述水流冲洗池的内侧壁的上半部分均匀的设置有多个连通至所述集水器的带有开关阀A的喷水头，多个所述喷水头的喷水口分别朝向所述网格板A的中部，多个所述开关阀A分别与所述主控制器电连接，且所述水流冲洗池的底部设置有连通至所述废液存储腔的第一排水管。

优选地，所述主控制器外设有用以控制所述开关阀A打开/关闭的第一控制按钮。

优选地，所述浸泡消毒装置包括用以装置消毒液的浸泡池，所述浸泡池的底部设置有连通至所述废液存储腔的第二排水管。

优选地，所述浸泡消毒装置还包括容置于所述浸泡池内的超声波振荡器，所述超声波振荡器与所述主控制器电连接，且所述主控制器外设有用以控制所述超声波振荡器开关的第二控制按钮。

优选地，所述喷淋消毒装置包括从上至下依次设置的药液存储器及喷淋池；

其中，所述喷淋池的中部横置有一用以放置口腔印模的网格板B；所述喷淋池的内侧壁的上半部分均匀的设置有多个连通至所述药液存储器的带有开关阀B的喷药头，多个所述喷药头的喷药口分别朝向所述网格板B的中部，多个所述开关阀B分别与所述主控制器电连接，且所述喷淋池的底部设置有连通至所述废液存储腔的第三排水管。

优选地，所述主控制器外设有用以控制所述开关阀B打开/关闭的第三控制按钮。

优选地，所述消毒仓还包括设置于所述第三消毒仓旁侧的第四消毒仓；

其中，所述第四消毒仓内设置有以使对口腔印模进行光照消毒的光照消毒装置。

优选地，所述光照消毒装置包括固设于所述第四消毒仓的四周内壁的紫外线消毒灯，所述主控制器外设有用以控制所述紫外线消毒灯开/关的第四控制按钮。

优选地，所述箱体的前端面的相应位置分别设置有一用以盖合所述第一消毒仓、第二消毒仓、第三消毒仓及所述第四消毒仓的盖门；所述废液存储腔的底部设有一连通至其内部的带有控制阀的废液排出口。

本实用新型的有益效果是：

其一、本实用新型所提供的一种改良型的口腔印模消毒装置，在具体实施时，因所述第一消毒仓内设置有水流冲洗装置，所述第二消毒仓内设置有浸泡消毒装置，所述第三消毒仓内设置有喷淋消毒装置，使得利用本实用新型能对口腔印模进行三级消毒，相应的口腔印模先通过所述水流冲洗装置进行水流冲洗，再通过所述浸泡消毒装置进行浸泡消毒，继而再通过所述喷淋消毒装置进行喷淋消毒，即可使得能将相应口腔印模上沾染的口腔致病菌等完全杀死，以使避免交叉感染，从而，本实用新型实用性强，使用效果好。

其二、在本技术方案中，所述浸泡池内设置有所述超声波振荡器，所述超声波振荡器所产生的超声波在液体中传播时的声压剧变可使液体发生强烈的空化和乳化现象，使得能更好的将所述口腔印模上所沾染的致病菌等完全杀死，从而，本实用新型的使用效果能得到进一步提高。

其三、本实用新型实施例中，因所述消毒仓还包括第四消毒仓，使得可对相应的口腔印模进行四级消毒，具体的，所述第四消毒仓内设置有光照消 毒装置，通过所述光照消毒装置进行光照，即可对相应的口腔印模进行光照杀菌消毒，从而，本实用新型的使用效果能达到最佳。

其四、本实用新型在具体实施时，不限定为必须要经过四级消毒，在实际使用的过程中，可根据需要及根据相应口腔印模托盘的材质来选择相应的消毒方式，如相应口腔印模托盘的材质为不是采用高温、高压消毒的印模材料时，在水流冲洗后，可优选光照消毒方式进行消毒，如相应口腔印模托盘的材质为金属材料时，在水流冲洗后，可优选喷淋消毒方式进行消毒，当然，相应的消毒方式也不限定第一步必须水洗，从而，本实用新型适应性强，对于不同材质的口腔印模托盘，均较适用。

附图说明

图1是本实用新型改良型的口腔印模消毒装置的整体结构示意图；

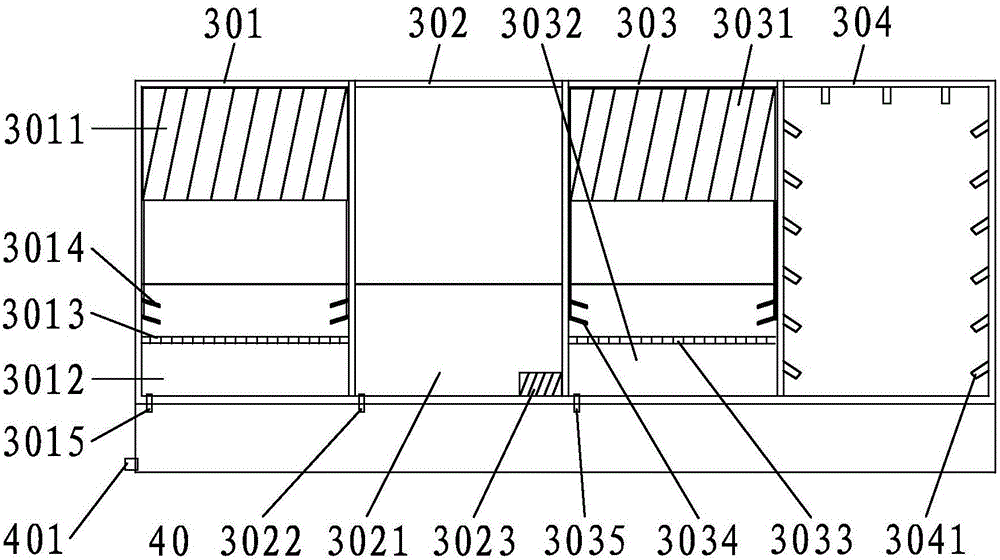

图2是本实用新型实施例中，所述第一消毒仓、第二消毒仓、第三消毒仓、第四消毒仓及所述废液存储腔的剖面结构示意图；

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

附图标号：

主控制器10；

第一控制按钮101；第二控制按钮102；第三控制按钮103；第四控制按钮104；

箱体20；

盖门201；

消毒仓30；

第一消毒仓301；

集水器3011；水流冲洗池3012；网格板A3013；喷水头3014；

第一排水管3015；

第二消毒仓302；

浸泡池3021；第二排水管3022；超声波振荡器3023；

第三消毒仓303；

药液存储器3031；喷淋池3032；网格板B3033；喷药头3034；

第三排水管3035；

第四消毒仓304；

紫外线消毒灯3041；

废液存储腔40；

废液排出口401；

提手50。

具体实施方式

以下将结合附图及具体实施例详细说明本实用新型的技术方案，以便更清楚、直观地理解本实用新型的发明实质。

图1是本实用新型改良型的口腔印模消毒装置的整体结构示意图；图2是本实用新型实施例中，所述第一消毒仓、第二消毒仓、第三消毒仓、第四消毒仓及所述废液存储腔的剖面结构示意图；

结合图1及图2所示；

本实用新型所提供的一种改良型的口腔印模消毒装置，包括主控制器10、箱体20、设置于所述箱体20内的消毒仓30及设置于所述箱体20底部的废液存储腔40。

本实用新型的改进在于，所述消毒仓30包括并排设置的第一消毒仓301、第二消毒仓302及第三消毒仓303；

其中，所述第一消毒仓301内设置有以使对口腔印模进行水流冲洗的水流冲洗装置，所述第二消毒仓302内设置有以使对口腔印模进行浸泡消毒的 浸泡消毒装置，所述第三消毒仓303内设置有以使对口腔印模进行喷淋消毒的喷淋消毒装置。

如此，本实用新型所提供的一种改良型的口腔印模消毒装置，在具体实施时，因所述第一消毒仓301内设置有水流冲洗装置，所述第二消毒仓302内设置有浸泡消毒装置，所述第三消毒仓303内设置有喷淋消毒装置，使得利用本实用新型能对口腔印模进行三级消毒。

相应的口腔印模先通过所述水流冲洗装置进行水流冲洗，再通过所述浸泡消毒装置进行浸泡消毒，继而再通过所述喷淋消毒装置进行喷淋消毒，即可使得能将相应口腔印模上沾染的口腔致病菌等完全杀死，以使避免交叉感染，从而，本实用新型实用性强，使用效果好。

进一步的，在本技术方案中，所述水流冲洗装置包括从上至下依次设置的集水器3011及水流冲洗池3012；

其中，所述水流冲洗池3012的中部横置有一用以放置口腔印模的网格板A3013；所述水流冲洗池3012的内侧壁的上半部分均匀的设置有多个连通至所述集水器3011的带有开关阀A的喷水头3014，多个所述喷水头3014的喷水口分别朝向所述网格板A3013的中部，多个所述开关阀A分别与所述主控制器10电连接，且所述水流冲洗池3012的底部设置有连通至所述废液存储腔40的第一排水管3015。

并且，所述主控制器10外设有用以控制所述开关阀A打开/关闭的第一控制按钮101。

如此，通过所述主控制器10的控制，操控所述第一控制按钮101，即可打开所述开关阀A，以使对相应的口腔印模进行水洗，以使洗去其表面的污垢及致病菌等，同时，水洗后的废水则通过所述第一排水管3015排走，并排进所述废液存储腔40，以使集中处理。

再进一步的，在本实用新型实施例中，所述浸泡消毒装置包括用以装置消毒液的浸泡池3021，所述浸泡池3021的底部设置有连通至所述废液存储腔 40的第二排水管3022。

并且，所述浸泡消毒装置还包括容置于所述浸泡池3021内的超声波振荡器3023，所述超声波振荡器3023与所述主控制器10电连接，且所述主控制器10外设有用以控制所述超声波振荡器3023开关的第二控制按钮102。

如此，通过所述主控制器10的控制，操控所述第二控制按钮102，即可启动/关闭所述超声波振荡器3023。

此处，可以理解的是，在使用时，所述浸泡池3021内则装置有浸泡消毒液，如装置0.1％的碘伏和2％的戊二醛混合液。

而所述超声波振荡器3023所产生的超声波在液体中传播时的声压剧变可使液体发生强烈的空化和乳化现象，使得能更好的将所述口腔印模上所沾染的致病菌等完全杀死，从而，本实用新型的使用效果能得到进一步提高。

更进一步的，本实用新型在具体实施时，所述喷淋消毒装置包括从上至下依次设置的药液存储器3031及喷淋池3032；

其中，所述喷淋池3032的中部横置有一用以放置口腔印模的网格板B3033；所述喷淋池3032的内侧壁的上半部分均匀的设置有多个连通至所述药液存储器3031的带有开关阀B的喷药头3034，多个所述喷药头3034的喷药口分别朝向所述网格板B3033的中部，多个所述开关阀B分别与所述主控制器10电连接，且所述喷淋池3032的底部设置有连通至所述废液存储腔40的第三排水管3035。

并且，所述主控制器10外设有用以控制所述开关阀B打开/关闭的第三控制按钮103。

如此，通过所述主控制器10的控制，操控所述第三控制按钮103，即可打开所述开关阀B，以使对相应的口腔印模进行喷淋消毒，同时，喷淋消毒后的废液则通过所述第三排水管3035排走，并排进所述废液存储腔40，以使集中处理。

需要强调的是，在较佳技术方案中，本实用新型的所述消毒仓30还包括 设置于所述第三消毒仓303旁侧的第四消毒仓304；

其中，所述第四消毒仓304内设置有以使对口腔印模进行光照消毒的光照消毒装置。

具体的，所述光照消毒装置包括固设于所述第四消毒仓304的四周内壁的紫外线消毒灯3041，所述主控制器10外设有用以控制所述紫外线消毒灯3041开/关的第四控制按钮104。

如此，通过所述主控制器10的控制，操控所述第四控制按钮104，即可开启所述紫外线消毒灯3041，以使对相应的口腔印模进行光照消毒。

此处，可以理解的是，因所述消毒仓30还包括第四消毒仓304，使得可对相应的口腔印模进行四级消毒，具体的，通过所述光照消毒装置进行光照，即可对相应的口腔印模进行光照杀菌消毒，从而，本实用新型的使用效果能达到最佳。

基于上述所述，还可以理解的是，本实用新型在具体实施时，不限定为必须要经过四级消毒，在实际使用的过程中，可根据需要及根据相应口腔印模托盘的材质等来选择相应的消毒方式，如相应口腔印模托盘的材质为金属材料时，在水流冲洗后，可优选喷淋消毒方式进行消毒，如相应口腔印模托盘的材质为不是采用高温、高压消毒的印模材料时，在水流冲洗后，可优选光照消毒方式进行消毒，当然，相应的消毒方式也不限定第一步必须水洗，从而，本实用新型适应性强，对于不同材质的口腔印模托盘，均较适用。

需要说明的是，在本技术方案中，所述箱体20的前端面的相应位置分别设置有一用以盖合所述第一消毒仓301、第二消毒仓302、第三消毒仓303及所述第四消毒仓304的盖门201；所述废液存储腔40的底部设有一连通至其内部的带有控制阀的废液排出口401。

在使用时，打开所述盖门201即可，在不使用时，则盖合所述盖门201，并且，当所述废液存储腔40内的废液收集满后，即可在所述废液排出口401处连接排液管，以使将相应的废液集中排走做进一步的消毒无害处理。

需要补充的是，本实用新型在具体实施时，还包括一设置于所述箱体20上端面的提手50，且本实用新型的所述箱体20与所述主控制器10并排设置，所述废液存储腔40的底部则设置有胶垫；并且，所述集水器3011的顶部设有一注水口(未图示)，所述药液存储器3031的顶部设有一注药口(未图示)。

其他实施例等，在此，不做一一举例说明。

综上所述，本实用新型所提供的一种改良型的口腔印模消毒装置，在具体实施时，因所述第一消毒仓301内设置有水流冲洗装置，所述第二消毒仓302内设置有浸泡消毒装置，所述第三消毒仓303内设置有喷淋消毒装置，使得利用本实用新型能对口腔印模进行三级消毒，相应的口腔印模先通过所述水流冲洗装置进行水流冲洗，再通过所述浸泡消毒装置进行浸泡消毒，继而再通过所述喷淋消毒装置进行喷淋消毒，即可使得能将相应口腔印模上沾染的口腔致病菌等完全杀死，以使避免交叉感染，从而，本实用新型实用性强，使用效果好。

此外，在本技术方案中，所述浸泡池3021内设置有所述超声波振荡器3023，所述超声波振荡器3023所产生的超声波在液体中传播时的声压剧变可使液体发生强烈的空化和乳化现象，使得能更好的将所述口腔印模上所沾染的致病菌等完全杀死，从而，本实用新型的使用效果能得到进一步提高。

再次，本实用新型实施例中，因所述消毒仓30还包括第四消毒仓304，使得可对相应的口腔印模进行四级消毒，具体的，所述第四消毒仓304内设置有光照消毒装置，通过所述光照消毒装置进行光照，即可对相应的口腔印模进行光照杀菌消毒，从而，本实用新型的使用效果能达到最佳。

并且，本实用新型在具体实施时，不限定为必须要经过四级消毒，在实际使用的过程中，可根据需要及根据相应口腔印模托盘的材质来选择相应的消毒方式，如相应口腔印模托盘的材质为不是采用高温、高压消毒的印模材料时，在水流冲洗后，可优选光照消毒方式进行消毒，如相应口腔印模托盘的材质为金属材料时，在水流冲洗后，可优选喷淋消毒方式进行消毒，当然， 相应的消毒方式也不限定第一步必须水洗，从而，本实用新型适应性强，对于不同材质的口腔印模托盘，均较适用。

相应的，本实用新型的整体结构简单，易实施，易操作，实用性强，专用性强，制造成本低，在结构的改进及技术的改进中，均不需要增加太多的成本，使得本实用新型必然具有很好的市场推广价值，本实用新型会非常的受欢迎，能得到有效普及。
