一种建筑用木材快速消毒装置的制作方法

本实用新型涉及一种建筑用木材消毒装置，尤其涉及一种建筑用木材快速消毒装置。

背景技术：

建筑是建筑物与构筑物的总称，是人们为了满足社会生活需要，利用所掌握的物质技术手段，并运用一定的科学规律、风水理念和美学法则创造的人工环境。

木材是能够次级生长的植物，如乔木和灌木，所形成的木质化组织。这些植物在初生生长结束后，根茎中的维管形成层开始活动，向外发展出韧皮，向内发展出木材。木材是维管形成层向内的发展出植物组织的统称，包括木质部和薄壁射线。木材对于人类生活起着很大的支持作用。根据木材不同的性质特征，人们将它们用于不同途径。

消毒是指杀死病原微生物、但不一定能杀死细菌芽孢的方法。通常用化学的方法来达到消毒的作用。用于消毒的化学药物叫做消毒剂。灭菌是指把物体上所有的微生物（包括细菌芽孢在内）全部杀死的方法，通常用物理方法来达到灭菌的目的。防腐是指防止或抑制微生物生长繁殖的方法。用于防腐的化学药物叫做防腐剂。无菌不含活菌的意思，是灭菌的结果。防止微生物进入机体或物体的操作技术称为无菌操作。

现在建筑工地上容易将木材堆积一段时间后再使用，堆积的木材容易滋生细菌，对人体有害。

现有的建筑用木材消毒装置存在消毒效果差、消毒工作耗费大量人力物力、工作效率低的缺点，因此亟需设计一种消毒效果好、节约人力物力、工作效率高的建筑用木材快速消毒装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的建筑用木材消毒装置存在消毒效果差、消毒工作耗费大量人力物力、工作效率低的缺点，本实用新型要解决的技术问题是提供一种消毒效果好、节约人力物力、工作效率高的建筑用木材快速消毒装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种建筑用木材快速消毒装置，包括有推车、固定板、电动轮Ⅰ、转轮Ⅰ、电动轮Ⅱ、转轮Ⅱ、拉线、滑轨、滑块、连杆、喷头、旋转电机、滚筒、钢丝绳、消毒液箱、水泵、软管和弹簧，推车上设有固定板，固定板底部从左至右依次设有电动轮Ⅰ和转轮Ⅰ，固定板顶部从左至右依次设有电动轮Ⅱ和转轮Ⅱ，电动轮Ⅰ、转轮Ⅰ、电动轮Ⅱ和转轮Ⅱ上绕有拉线，拉线始端绕在电动轮Ⅰ上，拉线末端绕在电动轮Ⅱ上，固定板右侧设有滑轨，滑轨上设有滑块，滑块与拉线连接，滑块顶部右侧设有连杆，连杆上端铰接连接有喷头，喷头底部左侧与连杆之间连接有弹簧，推车内左壁上部设有旋转电机，旋转电机右侧连接有滚筒，滚筒上绕有钢丝绳，钢丝绳末端与喷头连接，推车上方右侧设有消毒液箱，消毒液箱内设有水泵，水泵右侧连接有软管，软管下端与喷头连接。

优选地，还包括有吹风机，吹风机设置在推车顶部的右端。

优选地，还包括有遮阳板，遮阳板设置在推车左侧上部。

工作原理：当要使用该装置对建筑木材进行消毒时，首先将推车推动到所要消毒的木材旁边，控制水泵工作，水泵将消毒液箱内的消毒液通过软管抽到喷头中，再通过喷头喷到木材上，然后控制旋转电机带动滚筒顺时针转动，钢丝绳伸长，当钢丝绳伸长一定距离后控制旋转电机停止工作，然后控制电动轮Ⅰ和电动轮Ⅱ顺时针转动，拉线顺时针转动，滑块在滑轨上向下运动，喷头向下运动，喷头向下运动一定距离后控制电动轮Ⅰ和电动轮Ⅱ逆时针转动，拉线逆时针转动，滑块在滑轨上向上运动，喷头向上运动，不断控制电动轮Ⅰ和电动轮Ⅱ正反转交替运转，就可以实现喷头的上下移动，这样就可以对木材进行全方位的喷药，当需要调节喷头的角度时，控制电动轮Ⅰ和电动轮Ⅱ停止转动，控制旋转电机顺时针转动，钢丝绳缩短，当喷头向上摆动一定角度后控制旋转电机逆时针转动一定角度，钢丝绳伸长，喷头向下摆动，并且不断控制旋转电机正反转交替运转，这样也可以实现对木材的全方位进行全方位的消毒处理，当消毒工作完成后控制旋转电机和水泵停止工作。

因为还包括有吹风机，吹风机设置在推车顶部的右端，所以喷完消毒液后使吹风机工作，吹风机吹出的风能够快速将木材吹干，提高工作效率。

因为还包括有遮阳板，遮阳板设置在推车左侧上部，遮阳板能够挡住阳光，防止工作人员经常被阳光照射而身体受到伤害，提高了本装置的实用性。

（3）有益效果

本实用新型达到了消毒效果好、节约人力物力、工作效率高的效果。

附图说明

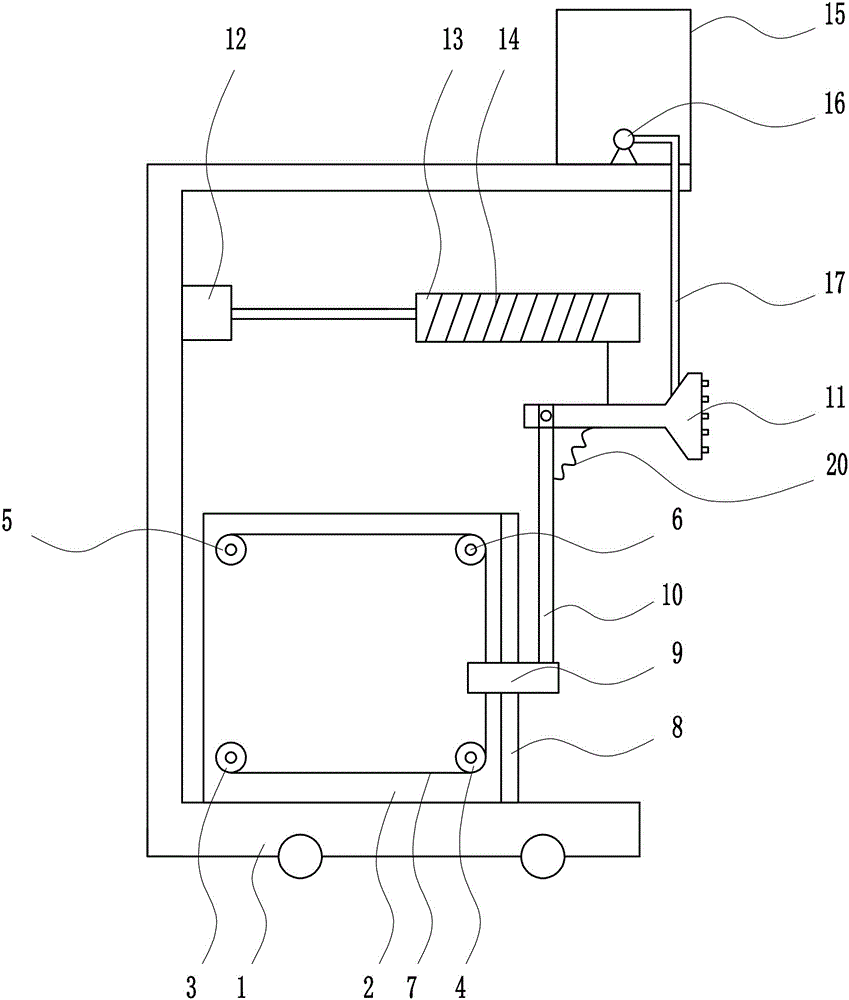

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

附图中的标记为：1-推车，2-固定板，3-电动轮Ⅰ，4-转轮Ⅰ，5-电动轮Ⅱ，6-转轮Ⅱ，7-拉线，8-滑轨，9-滑块，10-连杆，11-喷头，12-旋转电机，13-滚筒，14-钢丝绳，15-消毒液箱，16-水泵，17-软管，18-吹风机，19-遮阳板，20-弹簧。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种建筑用木材快速消毒装置，如图1-3所示，包括有推车1、固定板2、电动轮Ⅰ3、转轮Ⅰ4、电动轮Ⅱ5、转轮Ⅱ6、拉线7、滑轨8、滑块9、连杆10、喷头11、旋转电机12、滚筒13、钢丝绳14、消毒液箱15、水泵16、软管17和弹簧20，推车1上设有固定板2，固定板2底部从左至右依次设有电动轮Ⅰ3和转轮Ⅰ4，固定板2顶部从左至右依次设有电动轮Ⅱ5和转轮Ⅱ6，电动轮Ⅰ3、转轮Ⅰ4、电动轮Ⅱ5和转轮Ⅱ6上绕有拉线7，拉线7始端绕在电动轮Ⅰ3上，拉线7末端绕在电动轮Ⅱ5上，固定板2右侧设有滑轨8，滑轨8上设有滑块9，滑块9与拉线7连接，滑块9顶部右侧设有连杆10，连杆10上端铰接连接有喷头11，喷头11底部左侧与连杆10之间连接有弹簧20，推车1内左壁上部设有旋转电机12，旋转电机12右侧连接有滚筒13，滚筒13上绕有钢丝绳14，钢丝绳14末端与喷头11连接，推车1上方右侧设有消毒液箱15，消毒液箱15内设有水泵16，水泵16右侧连接有软管17，软管17下端与喷头11连接。

还包括有吹风机18，吹风机18设置在推车1顶部的右端。

还包括有遮阳板19，遮阳板19设置在推车1左侧上部。

工作原理：当要使用该装置对建筑木材进行消毒时，首先将推车1推动到所要消毒的木材旁边，控制水泵16工作，水泵16将消毒液箱15内的消毒液通过软管17抽到喷头11中，再通过喷头11喷到木材上，然后控制旋转电机12带动滚筒13顺时针转动，钢丝绳14伸长，当钢丝绳14伸长一定距离后控制旋转电机12停止工作，然后控制电动轮Ⅰ3和电动轮Ⅱ5顺时针转动，拉线7顺时针转动，滑块9在滑轨8上向下运动，喷头11向下运动，喷头11向下运动一定距离后控制电动轮Ⅰ3和电动轮Ⅱ5逆时针转动，拉线7逆时针转动，滑块9在滑轨8上向上运动，喷头11向上运动，不断控制电动轮Ⅰ3和电动轮Ⅱ5正反转交替运转，就可以实现喷头11的上下移动，这样就可以对木材进行全方位的喷药，当需要调节喷头11的角度时，控制电动轮Ⅰ3和电动轮Ⅱ5停止转动，控制旋转电机12顺时针转动，钢丝绳14缩短，当喷头11向上摆动一定角度后控制旋转电机12逆时针转动一定角度，钢丝绳14伸长，喷头11向下摆动，并且不断控制旋转电机12正反转交替运转，这样也可以实现对木材的全方位进行全方位的消毒处理，当消毒工作完成后控制旋转电机12和水泵16停止工作。

因为还包括有吹风机18，吹风机18设置在推车1顶部的右端，所以喷完消毒液后使吹风机18工作，吹风机18吹出的风能够快速将木材吹干，提高工作效率。

因为还包括有遮阳板19，遮阳板19设置在推车1左侧上部，遮阳板19能够挡住阳光，防止工作人员经常被阳光照射而身体受到伤害，提高了本装置的实用性。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
