美容补水仪的制作方法

本实用新型涉及一种护肤美容仪器，尤其是一种美容补水仪。

背景技术：

随着人们生活水平和生活品质的日益提高，人们越来越重视保健美容，现在美容喷雾补水仪已经成为被普通中国人广泛认知的美容家电产品，使用时方便又卫生。对于上班族女性而言，由于无法随时随地洗脸来保持脸部湿润，因此使用轻便的携带型喷雾器无疑是最佳选择。

现有的美容喷雾补水仪，如申请号为201420098599.2的中国专利公开的一种喷雾仪，包括容器和电源，容器位于电源的下方，容器包括瓶口，电源的顶部设置有盖子和USB接口。这种喷雾仪，通过在电源表面设置的滑动开关上下滑动从而开启或关闭喷雾仪，然而由于滑动开关表面呈光滑的平面，因此使用者在推动滑动开关较为费力，不够轻便；而且滑动开关为长方形，使用者容易在握持喷雾仪被滑动开关的棱角刺到。

技术实现要素：

本实用新型所要解决的技术问题是针对上述现有技术存在的问题，提供一种便于使用的美容补水仪。

本实用新型解决上述技术问题所采用的技术方案为：一种美容补水仪，包括壳体、储水容器、以及滑动设置在壳体的侧壁上的滑动开关，所述壳体内设置有雾化器、由所述滑动开关触发而控制所述雾化器的控制线路板，所述储水容器与所述雾化器流体连通，所述壳体侧壁上开设有供所述雾化器的喷雾喷出的喷雾口，其特征在于：所述滑动开关包括开关件、以及将所述开关件与所述壳体连接的卡扣，所述开关件的正面具有凹陷部。

优选的，滑动开关与壳体的滑动连接的方式为，所述壳体的侧壁上开设有纵向延伸的滑槽，所述喷雾口位于所述滑槽内，所述开关件滑动地置于所述滑槽内、并能打开或封闭所述喷雾口，由此还可以进一步保持雾化器内的干净。

进一步地，为限定开关件的滑动路径，所述滑槽内、位于所述喷雾口下方的位置设有纵向延伸的导向槽，所述导向槽贯穿所述壳体的侧壁，所述开关件的背面设置有能沿所述导向槽滑动的导向条。

优选的，开关件触发控制线路板的方式为，所述开关件的背面设置有延伸到所述壳体内的触发件，所述控制线路板上设有能由所述触发件滑动后接触而触发的触动开关。

优选的，为便于触发件触发触动开关，简化壳体结构，所述触发件位于其中一侧导向条的上方，所述触发件通过相应侧的导向槽插入到所述壳体内。

进一步地，为便于卡扣的安装，所述卡扣为马蹄形，所述卡扣的顶部与所述开关件连接，所述卡扣的底部两侧分别具有向外的凸起。

为使得开关件在补水仪开启和关闭的两个状态下能够自动锁定，所述第一滑槽内中部开设有纵向延伸的卡槽，所述卡槽上第一位置处的两侧分别具有向外突出第一限位槽，所述卡槽上第二位置处的两侧分别具有向外突出的第二限位槽，所述第一限位槽和第二限位槽分别与所述凸起的形状适配，并且所述第一限位槽和第二限位槽上、下间隔分布。

进一步地，所述雾化器通过固定片固定在所述壳体内，所述固定片上开有孔，所述喷雾口和所述雾化器的出口均与所述孔位置对应，所述固定片上还开设有缺口，从而避免了固定片挤压雾化器而导致雾化器雾化效果差。

为便于使用者握持，增加握持时的舒适度，所述壳体的侧壁中部、位于所述滑动开关两侧的位置形成向所述滑动开关方向收缩的收缩部。

为保护使用者，避免握持补水仪的时候被开关件刺到，所述开关件均呈长条形，所述开关件的上端呈向上凸的半圆形，所述开关件的下端呈向下凸的半圆形。

与现有技术相比，本实用新型的优点在于：通过在滑动的开关件上设置凹陷部，由此可增加推动时的摩擦力，减少所需施加的推动力，使得开关件的推动更为轻便；通过将卡扣设置为马蹄形，使得卡扣的安装更为方便；为避免影响雾化器的雾化效果，在用于固定雾化器的固定片上开设缺口，从而固定片不会挤压雾化器；将壳体设置成中部收缩的形状，从而便于使用者握持，增加握持时的舒适度；将开关件的端部设置成半圆形，由此可保护使用者，避免握持补水仪的时候被开关件刺到。

附图说明

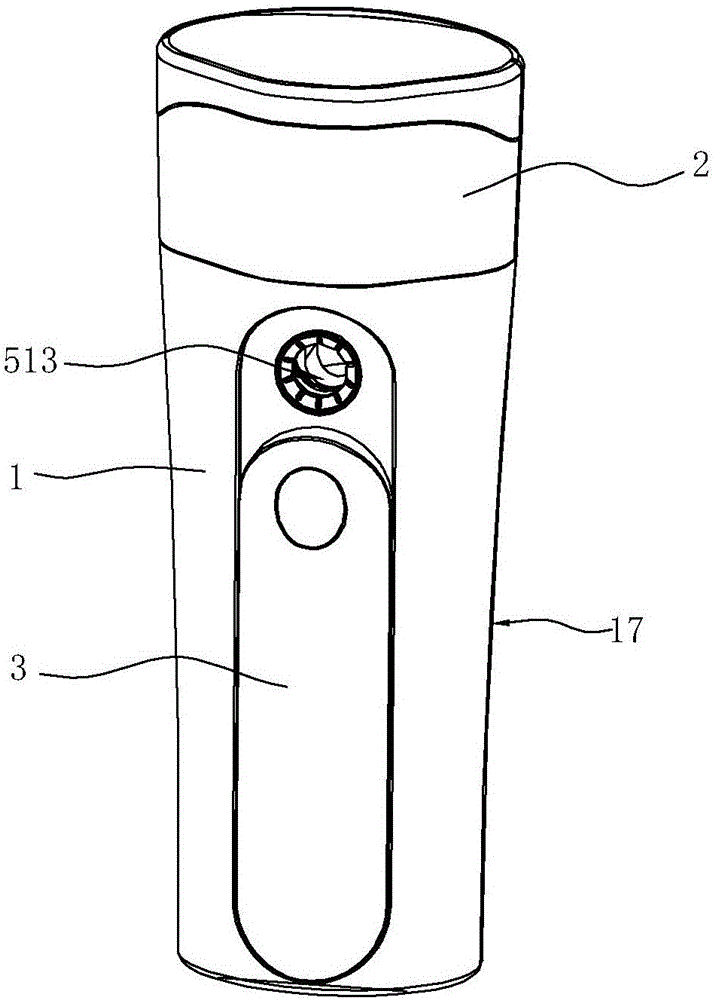

图1为本实用新型的美容补水仪的关闭状态示意图；

图2为本实用新型的美容补水仪的打开状态示意图；

图3为本实用新型的美容补水仪的分解结构示意图；

图4为本实用新型的美容补水仪的滑动开关示意图。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

参见图1～图4，一种美容补水仪，包括壳体1、设置在壳体1上方的储水容器2、以及设置在壳体1的侧壁上的滑动开关3。

壳体1呈中空的柱体，其内设置有控制线路板4、雾化器5和电池6，控制线路板4由电池6供电，以控制雾化器5的启闭。控制线路板4的底部设置有USB接口41和数据线接口42，并且壳体1的底部相应的位置开设有第一开口11和第二开口12，第一开口11供USB接口41与外界连通，第二开口12供数据线接口42与外界连通，从而可通过数据线接口42为电池6充电，并且可通过USB接口41为外界的移动设备，如手机等充电。

壳体1内的顶部还可以设置有LED光源7，由控制线路板4控制，LED光源7位于雾化器5的下方、并靠近雾化器5。当电池6接通时，控制线路板4控制雾化器5开启，LED光源7点亮，当电池6断开时，控制线路板4控制雾化器5关闭，LED光源7熄灭。

雾化器5优选的为超声波雾化装置，其通过固定片51固定设置在壳体1内的顶部。固定片51的周边具有弯折的卡爪511，可将雾化器5卡住，从而固定片51与雾化器5固定。固定片51上开设有缺口512，从而避免了固定片51挤压雾化器5而导致雾化器5雾化效果差。固定片51中心开有孔513，壳体1的表面上开设有喷雾口13，喷雾口13和雾化器5的出口均与固定片51上的孔513位置对应。由此，经过雾化器5雾化后的喷雾可经由孔513从喷雾口13喷出。

储水容器2包括容器主体21和设置在容置主体21上方的盖体22，从而将容器主体21封闭。储水容器2内可根据需要而盛放爽肤水、纯净水等。容器主体21的底部向下延伸有连接部23，用于与雾化器5上端的进口可拆卸连接。从而容器主体21与雾化器5机械连接，并且流体导通。可拆卸连接优选的方式为螺纹连接。

滑动开关3设置在壳体1的侧壁上，与喷雾口13相同侧。滑动开关3包括开关件31和用于将开关件31与壳体1连接的卡扣32。

壳体1的侧壁上开设有纵向延伸的滑槽14，滑槽14和开关件31均呈长条形，开关件31的长度小于滑槽14的长度，并且两者各自的两端分别呈外凸的半圆形(即在上端向上凸出、在下端向下凸出)，由此，避免了使用者握持补水仪的时候被开关件31刺到。上述的喷雾口13位于滑槽14内的顶部，滑槽14内位于喷雾口13下方的两侧设置有纵向延伸的导向槽15，导向槽15贯穿壳体1的侧壁，开关件31背面(朝向壳体1的一面)的两侧则设置有纵向延伸的导向条311，通过导向槽15和导向条311的配合，实现了开关件31滑动地设置在壳体1上。开关件31的背面、位于一侧导向条311的上方，还设置有触发件312，可通过相应侧的导向槽15插入到壳体1内，并能沿着导向槽15随开关件31上下滑动。控制线路板4上设置有与触发件312配合的触动开关43。开关件31正面的顶部具有凹陷部313，由此，可便于使用者推动开关件31时能够施加作用力于凹陷部313上，可具有较大的摩擦力，从而推动滑动开关3更为轻便。可替代的，触发件312也可设置在开关件31背面其他位置，并通过在滑槽14内单独开设通槽而与壳体1内的控制线路板4作用。

卡扣32固定设置在开关件31的背面，位于滑槽14内。卡扣32呈马蹄形，马蹄形的两侧具有弹性，从而便于安装到开关件31的背面，卡扣32的顶部与开关件31连接，卡扣32的底部两侧分别具有向外的凸起321。滑槽14中部开设有纵向延伸的卡槽16，卡槽16上第一位置处的两侧分别具有向外突出(即向远离对方的方向突出)的第一限位槽161，卡槽16上第二位置处的两侧分别具有向外突出的第二限位槽162，第一限位槽161和第二限位槽162上、下间隔布置，并且与凸起321的形状适配。

壳体1的侧壁中部、位于滑动开关3两侧的位置形成向中间的滑动开关3方向收缩的收缩部17，使得壳体1中部开始内凹，由此可便于使用者握持，增加握持时的舒适度。

当开关件31向上滑动到直至顶部与滑槽14顶部抵接的位置时，卡扣32的凸起321卡入在第一限位槽161内，开关件31定位在该位置并且挡住喷雾口13，此时触发件312位于触动开关43上方，补水仪不工作；当开关件31向下滑动直至触发件312向下滑动接触到触动开关43时(此时开关件31的底部与滑槽14底部抵接的位置)，此时卡扣32的凸起321卡入在第二限位槽162内，开关件31定位在该位置，控制线路板4控制雾化器5开始工作，LED光源7被点亮，储水容器2内的水被雾化器5雾化后喷出，可将喷雾口13对准脸部等需要补水保湿的部位；如需关闭雾化器5，则再次将开关件31向上滑动，使得触发件312离开触动开关43即可，为保持雾化器5内的干净，优选的将开关件31向上滑动直至覆盖喷雾口13。
