防热水回流的雾气发生器的制作方法

本实用新型涉及美容仪器领域，更具体的，涉及一种雾气发生器。

背景技术：

专利申请号为“201420588217.4”，名称为“纳米雾气水离子生成装置”的实用新型专利中公开了一种常见的雾气发生器结构，包括水箱、固定设置在水箱一侧的PTC加热片和在PTC加热片上设置的温控开关。参见图1，图1中示出了该雾气发生器的原理示意图，其中水箱3和PTC加热片1之间通过水流通道2连通，并且在PCT加热片1和水箱上端设置有雾气通道4，水流通过PCT加热片1时被加热雾化成雾气再经雾气通道4流出。此外，专利申请号为“201220059942.3”，名称为“一种离子雾气美容器热喷结构”也公开了相类似的雾气发生器结构。

上述结构在实际使用时发现具有如下缺陷：1)虽然绝大部分雾气会从雾气通道4内流出，但是部分雾气会沿着水流通道2回流至水箱3内，造成水箱内沸腾的水被溅起，溅起的水滴同雾气的混合物沿着雾气发生器的喷雾口一同被喷出时容易造成脸部的烫伤；2)雾气回流至水箱3内重新被液化，造成了能量的浪费。

技术实现要素：

针对现有技术中存在的不足，本实用新型提供了防热水回流的雾气发生器。

本实用新型是通过如下技术方案实现的：防热水回流的雾气发生器，包括水箱本体、通过水流通道与水箱本体连通的雾气发生机构、与所述雾气发生机构连通的雾气出口，所述雾气发生机构包括用于对通过液体进行加热使之雾化的加热体，在所述水流通道上设置有用于防止雾气从水流通道进入水箱本体的密封盖板。

上述技术方案中，所述加热体为PTC加热板。

上述技术方案中，包括一个在所述水流通道一侧设置的槽，所述密封盖板转动设置在所述槽内。

上述技术方案中，所述密封盖板一侧设置有与水流通道配合的钢珠。

上述技术方案中，在所述密封盖板的转动连接处设置扭簧。

本实用新型具有如下有益效果：本实用新型雾气发生室内产生的雾气不会沿着水流通道回流至水箱位置，因此避免了水箱内沸腾的水被溅起，溅起的水滴同雾气的混合物沿着雾气发生器的喷雾口一同被喷出时容易造成脸部烫伤的问题发生。

附图说明

图1为背景技术中雾气发生器的结构示意图。

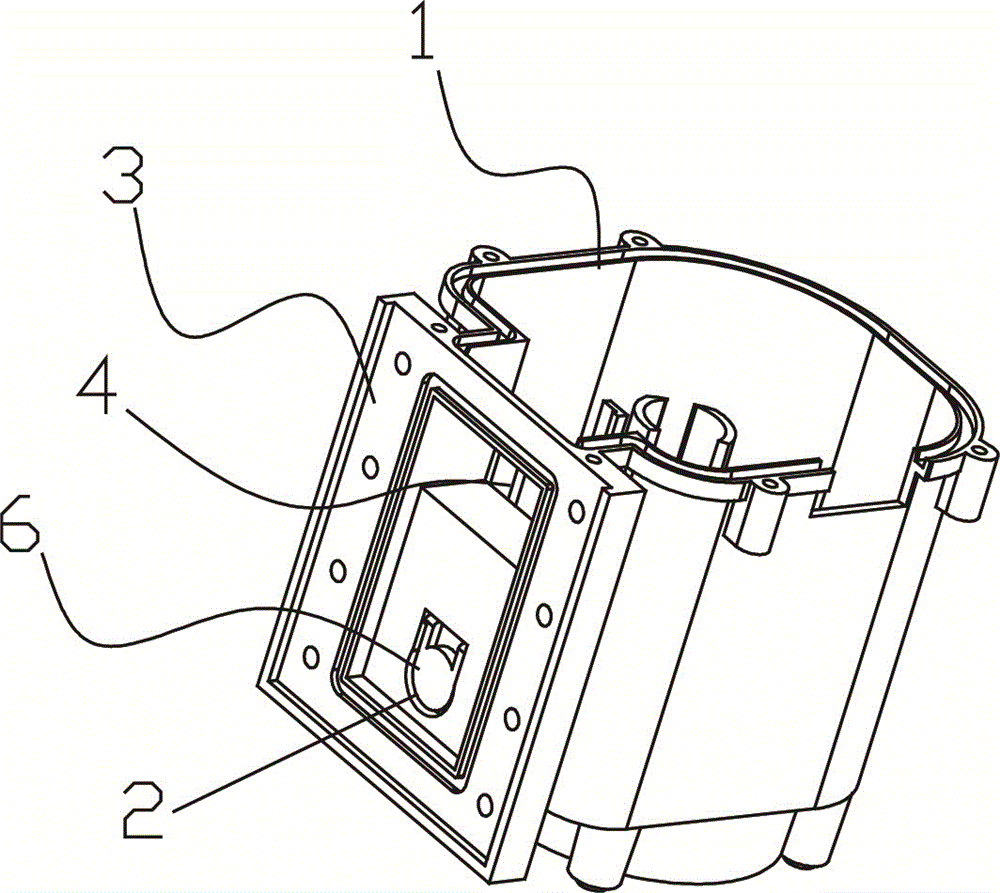

图2为本实用新型水箱的立体结构示意图。

图3为图2中密封盖板未示出时的结构示意图。

图4为密封盖板的立体结构示意图。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述：参见图2至图4，防热水回流的雾气发生器，包括水箱本体1、通过水流通道2与水箱本体1连通的雾气发生机构3、与所述雾气发生机构3连通的雾气出口4，所述雾气发生机构3包括用于对通过液体进行加热使之雾化的加热体5，所述加热体5为PTC加热板。

在所述水流通道2上设置有用于防止雾气从水流通道2进入水箱本体1的密封盖板6。还包括一个在所述水流通道2一侧设置的槽7，所述密封盖板6转动设置在所述槽7内。所述密封盖板6一侧设置有与水流通道2配合的钢珠60。

在所述密封盖板6的转动连接处设置扭簧，以使得所述密封盖板6具有密封所述水流通道2的趋势。
