高压氧舱/呼吸机的呼吸管悬吊式定位装置的制作方法

本实用新型涉及医疗辅助器械领域，特别涉及一种高压氧舱/呼吸机的呼吸管悬吊式定位装置。

背景技术：
在现代临床医学中，通过高压氧仓或呼吸机对患者进行主动供氧，已普遍用于各种原因所致的呼吸衰竭、大手术期间的麻醉呼吸管理、呼吸支持治疗和急救复苏中，在现代医学领域内占有十分重要的位置。高压氧仓或呼吸机均通过吸气管和呼气管与病人的呼吸道相连，用于对患者施行通气、输氧功能。由于不同患者对吸氧的需求时间不同（数小时至终身），故高压氧仓或呼吸机的吸气管和呼气管能否较好的相对固定，显得尤为重要。目前普遍使用的吸气管和呼气管的吊臂，采用长40～50cm不等的三根铁杆通过关节控制吸气管和呼气管的位置及高度。因使用频率、关节松动、吊臂太长等原因，在具体应用中，存在不易操作及控制、灵活性差、易损坏等诸多不便，故在调整吸气管和呼气管时通常不经过自带的吊臂进行定位，直接连接于患者，时常出现因吸气管和呼气管滑脱、扭曲、受压等致患者出现生命意外的情况。同时，患者外出检查、治疗、长途转诊、转运时，替代所用的简易呼吸机或家用呼吸机通常不具备支持呼吸机吸气管和呼气管的吊臂及装置，故在外出检查、治疗、长途转诊、转运过程中，因患者不配合、路途抖动颠簸、搬动等原因，常导致外接管路掉落等意外情况，造成医疗事故。

技术实现要素：

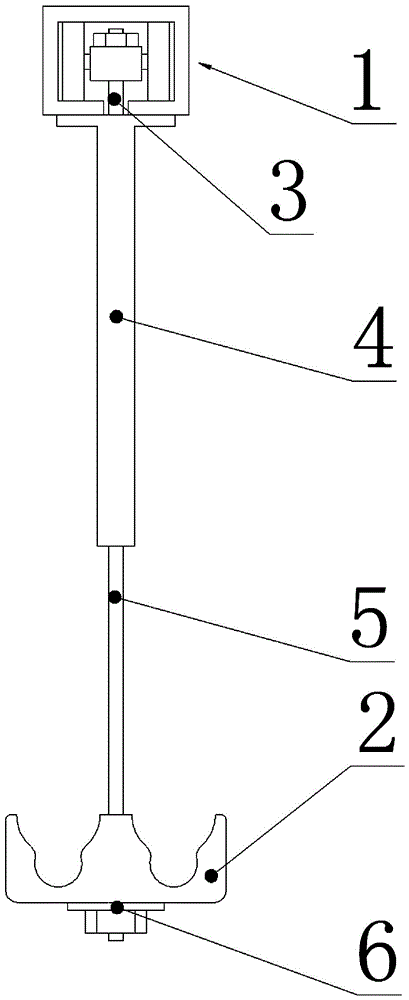

本实用新型的目的是针对现有技术的不足，提供一种高压氧舱/呼吸机的呼吸管悬吊式定位装置，能有效对高压氧舱/呼吸机的呼气管、吸气管进行定位，避免呼气管、吸气管脱落、扭曲、受压或变形，可配合患者体位变化，具有灵活、简单、稳固、使用方便的优点。本实用新型的技术方案是：一种高压氧舱/呼吸机的呼吸管悬吊式定位装置，包括滑轨组合、呼吸管定位架，所述滑轨组合的滑轨中设有滑道，滑轨的下端面设有沿滑轨长度方向延伸的开口与滑道连通，所述滑轨组合的滑动装置由滑块和安装在滑块上的多个滑轮构成，滑块通过滚轮装配在滑轨的滑道中构成滑轨组合，一连接杆的上端穿过滑轨下端面的开口与滑轨组合的滑块固定相连，所述连接杆的下端竖直向下延伸，与一定位管的上端螺纹配合相连，该定位管的上端圆周设有环形的限位凸缘，限位凸缘的直径大于滑轨下端面开口的宽度，所述定位管的下端通过螺纹配合连接一高度调节杆，该高度调节杆的下端为光杆，所述呼吸管定位架上设有一上下贯穿的安装孔，以及两个开口朝上的定位槽，所述各定位槽均由第一定位槽、第二定位槽构成，所述第一定位槽的横截面呈优弧形，第二定位槽的横截面呈半圆弧形，第一定位槽优弧所在圆的直径小于第二定位槽弧形所在圆的直径，第一定位槽的槽口与第二定位槽的槽底连接构成定位槽，所述呼吸管定位架通过安装孔可转动的装配在高度调节杆下端的光杆上，且通过一螺母轴向限位，悬吊在滑轨组合的下方。所述滑块设有一上下贯穿的安装孔，所述连接杆为阶梯轴，阶梯轴的小径段装配在滑块的安装孔中，且外伸出滑块的上端面与一螺母螺纹配合，形成固定连接。所述滑块的安装孔为方孔，所述连接杆小径段位于安装孔的轴段为与方孔适配的方轴。所述呼吸管定位架和螺母之间的高度调节杆上空套一垫片。所述两个定位槽沿安装孔对称设置在呼吸管定位架上。采用上述技术方案：一种高压氧舱/呼吸机的呼吸管悬吊式定位装置，包括滑轨组合、呼吸管定位架。所述滑轨组合的滑轨中设有滑道，滑轨的下端面设有沿滑轨长度方向延伸的开口与滑道连通，所述滑轨组合的滑动装置由滑块和安装在滑块上的多个滑轮构成，滑块通过滚轮装配在滑轨的滑道中构成滑轨组合，滑轨组合的滑块通过多个滑轮支承在滑轨的滑道中，可沿滑轨的长度方向自由移动。一连接杆的上端穿过滑轨下端面的开口与滑轨组合的滑块固定相连，所述连接杆的下端竖直向下延伸，与一定位管的上端螺纹配合相连，使定位管悬挂在滑轨组合的下方，且可沿滑轨的长度方向自由移动，调节定位管的位置，该定位管的上端圆周设有环形的限位凸缘，限位凸缘的直径大于滑轨下端面开口的宽度，当定位管位置确定后，旋转定位管，通过螺纹段上调定位管的高度，使定位管上端的限位凸缘与滑轨的下端面紧贴，形成限位，滑块在滑轨的滑道中固定，当需要调节定位管的位置时，旋转定位管，通过螺纹段下调定位管的高度，使定位管上端的限位凸缘与滑轨的下端面脱离接触，即可沿滑轨的长度方向调节定位管至合适位置。所述定位管的下端通过螺纹配合连接一高度调节杆，该高度调节杆的下端为光杆，通过转动高度调节杆，即可通过螺纹段调高或是降低高度调节杆的高度，以满足实际需求。所述呼吸管定位架上设有一上下贯穿的安装孔，以及两个开口朝上的定位槽，其中一个定位槽用于定位高压氧舱/呼吸机的呼气管，另一个定位槽用于定位高压氧舱/呼吸机的吸气管。所述各定位槽均由第一定位槽、第二定位槽构成，所述第一定位槽的横截面呈优弧形，第二定位槽的横截面呈半圆弧形，第一定位槽优弧所在圆的直径小于第二定位槽弧形所在圆的直径，第一定位槽的槽口与第二定位槽的槽底连接构成定位槽，当医护人员将呼气管、吸气管搁置在定位槽中时，第二定位槽槽口宽度大，便于医护人员快速定位呼气管、吸气管，呼气管、吸气管在第一定位槽的槽口处轻微变形后卡入第一定位槽中，形成定位，有效防止呼气管、吸气管脱落、扭曲、受压或变形。所述呼吸管定位架通过安装孔可转动的装配在高度调节杆下端的光杆上，且通过一螺母轴向限位，悬吊在滑轨组合的下方，呼吸管定位架的高度可调节，同时还可转动以适应吸气管、呼气管摆向及患者的体位需要，具有灵活、简单、稳固、使用方便的优点。所述滑块设有一上下贯穿的安装孔，所述连接杆为阶梯轴，阶梯轴的小径段装配在滑块的安装孔中，且外伸出滑块的上端面与一螺母螺纹配合，形成固定连接，连接杆、滑块的加工工艺简单，装配和拆卸时也较为方便。下面结合附图和具体实施方式作进一步的说明。附图说明图1为本实用新型的结构示意图；图2为图1的A向示意图；图3为图1的B-B剖视图。附图中，1为滑轨组合，11为滑轨，11a为滑道，11b为开口，12为滑动装置，12a为滑块，12b为滑轮，2为呼吸管定位架，21为安装孔，22为定位槽，22a为第一定位槽，22b为第二定位槽，3为连接杆，4为定位管，41为限位凸缘，5为高度调节杆，6为垫片。具体实施方式参见图1至图3，为一种高压氧舱/呼吸机的呼吸管悬吊式定位装置的具体实施例。高压氧舱/呼吸机的呼吸管悬吊式定位装置包括滑轨组合1、呼吸管定位架2，其中滑轨组合用于安装在病房病床上方的天花板、救护车顶部或高压氧舱内顶部等。所述滑轨组合1的滑轨11中设有滑道11a，滑轨11的下端面设有沿滑轨长度方向延伸的开口11b与滑道11a连通。所述滑轨组合1的滑动装置12由滑块12a和安装在滑块12a上的多个滑轮12b构成，滑块12a通过滚轮12b装配在滑轨11的滑道11a中构成滑轨组合1，本实施例中，所述滑轮的数量为四个，两个滑轮为一组，分别安装在滑块的两侧，为防止滑块在滑轨的滑道中上下窜动，滑轮的直径与滑轨滑道高度相同，各滑轮分别滚动配合在滑道的底面上，两组滑轮分别位于开口的两侧。一连接杆3的上端穿过滑轨11下端面的开口11b与滑轨组合1的滑块12a固定相连，本实施例中，所述滑块12a设有一上下贯穿的安装孔，该安装孔位于滑轨开口的上方，所述连接杆3为阶梯轴，阶梯轴的小径段装配在滑块12a的安装孔中，且外伸出滑块12a的上端面与一螺母螺纹配合，通过螺母和轴肩形成固定连接，进一步的，为确保连接杆在安装孔中无法转动，所述滑块12a的安装孔为方孔，所述连接杆3小径段位于安装孔的轴段为与方孔适配的方轴，形成周向定位。所述连接杆3的下端竖直向下延伸，与一定位管4的上端螺纹配合相连，该定位管4的上端圆周设有环形的限位凸缘41，限位凸缘41的直径大于滑轨11下端面开口11b的宽度。所述定位管4的下端通过螺纹配合连接一高度调节杆5，该高度调节杆5的下端为光杆，所述呼吸管定位架2上设有一上下贯穿的安装孔21，以及两个开口朝上的定位槽22，所述两个定位槽22沿安装孔21对称设置在呼吸管定位架2上，所述各定位槽22均由第一定位槽22a、第二定位槽22b构成，所述第一定位槽22a的横截面呈优弧形，第二定位槽22b的横截面呈半圆弧形，第一定位槽22a优弧所在圆的直径小于第二定位槽22b弧形所在圆的直径，第一定位槽22a的槽口与第二定位槽22b的槽底连接构成定位槽22，所述呼吸管定位架2通过安装孔21可转动的装配在高度调节杆5下端的光杆上，且通过一螺母轴向限位，悬吊在滑轨组合1的下方，为防止呼吸管定位架过度磨损，所述呼吸管定位架2和螺母之间的高度调节杆5上空套一垫片6。本实用新型使用时，以用于气管切开术患者为例。首先通过水平牵引定位管滑动滑块，调节呼吸管定位架的水平位置至患者的胸部上方，调整水平位置完毕后，旋转定位管，使定位管上端的限位凸缘与滑轨的下端面紧贴，形成限位。再旋转高度调节杆，使呼吸管定位架位于患者胸部10cm的位置为宜，将呼吸机的呼气管和吸气管分别搁置在呼吸管定位架对应的定位槽中，对呼气管和吸气管形成定位，有效防止呼气管、吸气管脱落、扭曲、受压或变形，呼气管、吸气管的自由端与患者气管切开处连接，有效保证患者在正常吸氧时呼气管和吸气管不脱离。
