人体组织腔隙自适性可弯曲式穿刺器的制作方法与工艺

本实用新型属于医疗器械技术领域，涉及一种人体组织腔隙自适性可弯曲式穿刺器。

背景技术：
微创手术是目前外科手术的主要发展方向，不同手术采取的手术路径不同。随着微创技术的发展，对手术器械的要求越来越高，专用手术器械更是如此。但是对于人体腔隙相关的手术，多数均要使用穿刺器，用来导引手术操作器械。这些穿刺器大要么采用硬质材料，如医用不锈钢，要么采用硬质塑料，只能配套使用直线型手术器械。在临床工作中，如果遇到特殊情况，需要采用具有一定弧度弯曲的器械，传统的直线型穿刺器则无法满足使用，使手术要么扩大切口，给病人造成巨大创伤和痛苦；要么放弃手术治疗，威胁患者的生命安全。

技术实现要素：

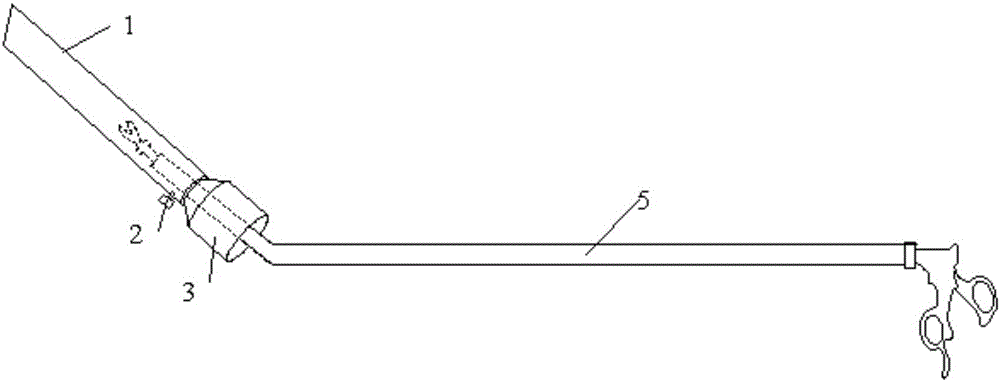

本实用新型的目的是提供一种人体组织腔隙自适性可弯曲式穿刺器，以解决现有人体微创手术中，具有弧度的弯曲手术器械无法使用的问题。本实用新型所采用的技术方案是，人体组织腔隙自适性可弯曲式穿刺器，包括贯通设置的转接头和外套管，转接头用于穿入穿刺杆或手术器械并从外套管的开口处穿出，外套管为可弯曲管状结构，转接头和外套管贯通的管道之间设置有单向薄膜单元，单向薄膜单元，用于供穿刺杆或手术器械从转接头向外套管方向穿入，并用于阻止外套管内的气体反向进入转接头内。进一步的，外套管为内外壁光滑的不锈钢软管。进一步的，转接头的直径与外套管的直径比为(1.2-1.8)：1。进一步的，薄膜单元包括倒锥形薄膜，薄膜的底端敞开并朝向转接头，薄膜的顶端开有缝隙。本实用新型的有益效果是，设置可弯曲的外套管，使其不仅可与直线形的手术器械配合使用，还可以与弯头的手术器械配合使用，提高了手术质量，减轻了病人的创伤和痛苦。附图说明图1是本实用新型人体组织腔隙自适性可弯曲式穿刺器的结构示意图；图2a-图2c是本实用新型人体组织腔隙自适性可弯曲式穿刺器穿入组织弯曲抓钳的分步状态示意图。图中，1.外套管，2.充气阀门，3.转接头，4.单向薄膜单元，5.组织弯曲抓钳。具体实施方式下面结合附图和具体实施方式对本实用新型进行详细说明。本实用新型提供了一种人体组织腔隙自适性可弯曲式穿刺器，参见图1，包括中空的转接头3，该转接头3底部连接有可弯曲的外套管1，该转接头3与外套管1用于供穿刺杆穿过。通常可以将外套管1设置为外壁光滑不锈钢软管，例如外部设有光滑塑料管壁的螺纹管结构，这样可以保证外套管1外壁的光滑，避免对人体内组织造成损伤，同时使得外套管1具有有一定的弹性和刚性，便于手术操作。参见图2c，本实用新型将外套管1设置为可以弯曲，并能根据穿入其中的手术器械的外形发生适应性形变的软管，这样一来，就使得该穿刺器，不仅仅可以供直线型手术器械顺利穿过，还同样适用于弯头手术钳的穿过，使得该穿刺器的适用范围更广，操作更加方便。同时，在外套管1上设置有充气阀门2，可以向外套管1内充气，可以增加人体体腔内空间大小，利于手术操作。外套管1内靠近该转接头3的一端设置有具有回缩功能的单向薄膜单元4，薄膜单元4包括倒锥形薄膜，薄膜的底端敞开并朝向所述转接头3，薄膜的顶端上开有缝隙。常态下，薄膜上的缝隙处于闭合状态，保证外套管1内的气体不会进入转接头3内；而在使用穿刺杆时，可以将穿刺杆撑开缝隙，并从缝隙中穿过进入外套管1内；当取出穿刺杆后，该缝隙会自然闭合。该转接头3的直径与外套管1的直径比为(1.2-1.8)：1，这样的设置使得手术中，同时使用两个穿刺器时，两两转接头3在之间不会产生干涉，使用更加方便灵活。图2a-图2c表示本实用新型人体组织腔隙自适性可弯曲式穿刺器穿入组织弯曲抓钳的分步骤的状态示意图。具体参见图2a，使用组织弯曲抓钳5穿过本实用新型的人体组织腔隙自适性可弯曲式穿刺器时，首先将组织弯曲抓钳5的前段伸入外套管1；参见图2b，在继续伸入的过程中，组织弯曲抓钳5的弯曲段就进入外套管1，由于外套管1为软管，则外套管1也随之弯曲以适应组织弯曲抓钳5的弯曲段的形状；参见图2c，待适应组织弯曲抓钳5的弯曲段完全穿出外套管1后，该外套管1套在组织弯曲抓钳5后段上，同时外套管1恢复直线状态。经过上述的过程说明本实用新型的人体组织腔隙自适性可弯曲式穿刺器，不仅可以适应直线型手术器械，还可以很好地适应有弧度的弯曲手术器械的使用。
