电动楼梯担架的制作方法

本实用新型涉及一种电动楼梯担架，属于医疗器械技术领域。

背景技术：

现今，救援担架发展迅速，各类的救援担架，担架车种类繁多，但是能够在楼梯、阶梯上运输病人的设备，只有靠人力抬的担架，这类担架较耗费人力，安全系数也不高，很可能因为病人过重，以及抬担架者的体力不支而造成病人的二次伤害，总结来说存在下面这些缺陷：运送效率低、安全系数不高、病人舒适性差，对医护人员存在潜在危险性。

申请号为200810194556.3的发明专利公开了一种下楼梯担架，它能够沿着楼梯的台阶平稳自如的向下移动，人力操作轻松方便，安全系数高，病人舒适性好，可以让坐在担架上的伤员或病人避免楼梯台阶的颠簸振动之苦。但是上述担架仅能够实现病人下楼梯的需求，无法进行爬楼作业。

技术实现要素：

本实用新型所要解决的技术问题是针对上述现有技术提供一种电动楼梯担架，它能够电动实现担架平稳上下楼梯，无需人力推动，安全系数高，病人舒适性好。

本实用新型解决上述问题所采用的技术方案为：一种电动楼梯担架，它包括背板组件，所述背板组件背面铰接有履带梁组件，所述履带梁组件包括左右两个履带梁，所述左右两个履带梁通过多个连接管相连接，所述履带梁上下两端分别设置有被动履带轮和主动履带轮，所述被动履带轮和主动履带轮之间绕置有履带，所述履带梁组件上设置有动力组件，所述动力组件包括电机、减速箱和传动轴，所述电机输出端与减速箱相连接，所述减速箱输出端与传动轴相连接，所述传动轴两端分别与左右两个履带梁上的主动履带轮相连接。

所述被动履带轮与履带梁之间设置有张紧装置。

所述动力组件外设置有上罩和下罩。

所述履带梁组件与背板组件之间设置有履带梁支撑组件。

所述背板组件正面设置有座椅管组件，所述座椅管组件上方设置有上扶手组件，所述座椅管组件与背板组件之间设置有下扶手组件，所述座椅管组件正面设置有踏板组件。

所述背板组件顶部设置有把手组件，所述背板组件底部设置有后轮。

所述背板组件背面设置有后扶手组件。

所述座椅管组件底部设置有前轮。

与现有技术相比，本实用新型的优点在于：

本实用新型一种电动楼梯担架，它能够电动实现担架平稳上下楼梯，无需人力推动，安全系数高，病人舒适性好。

附图说明

图1为本实用新型一种电动楼梯担架的结构示意图。

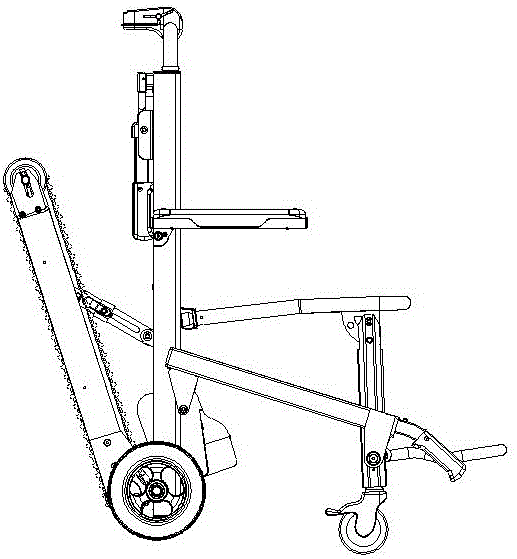

图2为图1的主视图。

图3为图2的右视图。

图4为本实用新型一种电动楼梯担架的爆炸示意图。

其中：

背板组件1

坐骑管组件2

上扶手组件3

下扶手组件4

踏板组件5

把手组件6

后扶手组件7

履带梁组件8

履带梁8.1

被动履带轮8.2

主动履带轮8.3

履带8.4

张紧装置8.5

连接管8.6

履带梁支撑组件9

动力组件10

电机10.1

减速箱10.2

传动轴10.3

前轮11

后轮12

上罩13

下罩14。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

如图1~图4所示，本实施例中的一种电动楼梯担架，它包括背板组件1，所述背板组件1背面铰接有履带梁组件8，所述履带梁组件8包括左右两个履带梁8.1，所述左右两个履带梁8.1通过多个连接管8.6相连接，所述履带梁8.1上下两端分别设置有被动履带轮8.2和主动履带轮8.3，所述被动履带轮8.2和主动履带轮8.3之间绕置有履带8.4，所述履带梁组件8上设置有动力组件10，所述动力组件10包括电机10.1、减速箱10.2和传动轴10.3，所述电机10.1输出端与减速箱10.2相连接，所述减速箱10.2输出端与传动轴10.3相连接，所述传动轴10.3两端分别与左右两个履带梁8.1上的主动履带轮8.3相连接；

所述被动履带轮8.2与履带梁8.1之间设置有张紧装置8.5；

所述动力组件10外设置有上罩13和下罩14；

所述履带梁组件8与背板组件1之间设置有履带梁支撑组件9；

所述背板组件1正面设置有座椅管组件2，所述座椅管组件2上方设置有上扶手组件3，所述座椅管组件2与背板组件1之间设置有下扶手组件4，所述座椅管组件2正面设置有踏板组件5；

所述背板组件1顶部设置有把手组件6，所述背板组件1底部设置有后轮12；

所述背板组件1背面设置有后扶手组件7；

所述座椅管组件2底部设置有前轮11。

除上述实施例外，本实用新型还包括有其他实施方式，凡采用等同变换或者等效替换方式形成的技术方案，均应落入本实用新型权利要求的保护范围之内。
