一种中药煎锅的制作方法

本实用新型涉及一种煎锅，具体的说是在熬制中药时使用的煎锅，属于医疗器械结构领域。

背景技术：

传统中药的熬制多使用不易于药物反应的砂锅，砂锅的价格便宜，加热慢不易糊锅，但是在熬制时需要搅拌，且中药熬制时间较长，给服用中药的人们带来了不便。现在出现了各种自动搅拌药物的煎锅，但是搅拌后使用滤网过滤后往往会在煎锅内残留各种药物，砂锅不易清洗，给清带来了不便，并且单层的过滤不是很彻底，给服用带来了不便。

技术实现要素：

本实用新型提供了一种中药煎锅，增设由滤网组成的药箱，结构简单，既可以起到搅动药物的作用，又可以便于清洗煎锅，而且与锅嘴处的滤网组成双层滤网，过滤的更加彻底。

为解决上述技术问题，本申请实施例提供了一种中药煎锅，包括与锅体相配合的锅盖，所述锅体的一侧设有锅嘴，所述锅体上安装有控制器和报警器，所述锅体内设有与安装在锅盖上电机的输出轴相连接的搅拌轴，所述搅拌轴的下方连接有由过滤网组成的药箱。

作为本方案的一个优选的技术方案，所述的药箱的上面与侧面通过折页连接。

作为本方案的一个优选的技术方案，所述的控制器和报警器安装在覆盖在锅体上的隔热垫上。

作为本方案的一个优选的技术方案，所述的锅嘴与锅体内部连接处设有滤网。

作为本方案的一个优选的技术方案，所述的锅体的另一侧设有防滑手柄。

本申请实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：

结构简单，使用方便，增设由滤网组成的药箱，既可以起到搅动药物的作用，又可以便于清洗煎锅，而且与锅嘴处的滤网组成双层滤网，过滤的更加彻底。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1是本申请实施例的剖视图。

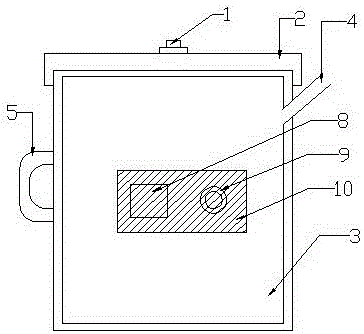

图2是本申请实施例的主视图。

图中，1、电机，2、锅盖，3、锅体，4、锅嘴，5、把手，6、搅拌轴，7、药箱，8、控制器，9、报警器，10、隔热垫，11、折页，12、滤网。

具体实施方式

本实用新型提供了一种中药煎锅，结构简单，使用方便，增设由滤网组成的药箱，既可以起到搅动药物的作用，又可以便于清洗煎锅，而且与锅嘴处的滤网组成双层滤网，过滤的更加彻底。

为了更好的理解上述技术方案，下面将结合说明书附图以及具体的实施方式对上述技术方案进行详细的说明。

如图1和图2所示，本实施例所述的一种中药煎锅，包括与锅体3配合使用的锅盖2，所述锅体的一侧设有锅嘴4，所述锅体3上安装有控制器8和报警器9，所述锅体3内设有与安装在锅盖2上电机1的输出轴相连的搅拌轴6，所述搅拌轴6的下方连接有由过滤网组成的药箱7，使用时将药物放在药箱7内，可以根据需要熬制时间，在控制器8上进行设置，当开始后控制电机1开始工作，电机1带动药箱7旋转，药物在水流冲击下旋柱，起到了搅动药物的效果，药物在熬制时又不会跑出，便于熬制好后的过滤，时间到后停止电机1工作，同时启动报警器9，通知人们药物已经熬制好。

其中，在本实施例中，所述的药箱7的上面与侧面通过折页11连接，这样的设计便于取放药物。

其中，在本实施例中，所述的控制器8和报警器9安装在覆盖在锅体3上的隔热垫10上，安装在隔热垫10上防止在熬制时烫坏控制器和报警器。

其中，在本实施例中，所述的锅嘴4与锅体3内部连接处设有滤网12，增设一层滤网可以使药物过滤的更加彻底。

其中，在本实施例中，所述的锅体3的另一侧设有防滑手柄5，便于在药物熬制好后进行倾倒。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型已以较佳实施例揭露如上，然而并非用以限定本实用新型，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，当可利用上述揭示的技术内容作出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
