新型药盒的制作方法

本实用新型涉及一种生活用品，具体为一种新型药盒。

背景技术：

为了吃药方便，很多用户喜欢把当天的药或保健品提前搭配好，放入自己准备的便携式小药盒里，由于药盒体积小，放置在包里时，往往难以寻找，和杂物混在一起，在晃动中也容易泄露。

技术实现要素：

本实用新型的技术目的是提供一种可以克服现有技术弊端的新型药盒，其公开的技术方案为：

一种新型药盒，其特征在于，包括盒体和一手环，所述盒体设有圆柱形的内腔，内腔顶面设有上盖，内腔中部设有中心柱，若干拨杆隔板的内侧一端铰接在所述中心柱上，使拨杆隔板可以中心柱为中心转动，通过拨杆隔板将药盒内腔分割为若干单元腔，盒体外侧的前后两端各设有一连接座；所述手环的两端分别通过转轴或万向球头结构与盒体前后两端的连接座活动连接，使盒体可从左右两侧进行上下面的翻转，所述手环设有多处松紧带结构或整体设为弹性胶圈。

在上述方案的基础上，进一步改进或优选的方案还包括：

盒体内腔的腔壁上沿顺时针或逆时针设有一圈单向棘齿，所述拨杆隔板的外端为弹性材料，卡在其一棘齿齿槽中，形成止逆结构。

所述拨杆隔板包括硬质材料制成芯杆和包覆在芯杆外侧的弹性胶体膜层，所述芯杆铰接在中心柱上，芯杆外端未到达棘齿的位置，所述弹性胶体膜层向外延伸至所述棘齿齿槽的位置。

所述盒体为透明材料制成，盒体内腔的底面设有时间刻度。

有益效果：

1）本实用新型将盛装药丸的盒体通过手环固定在手上，用户使用方便，且容易受到提醒。在不用药的时间段里可将盒体设有开盖的一端翻转向下，利用手环的弹性将开盖压紧，避免意外打开，具有弹性的手环也为用户提供了足够的翻转空间，不必拆卸手环。盒体内腔通过拨杆隔板分隔为若干单元腔，可用于分类药丸，且单元腔形状可调，适用于多种大小形状的药丸，适用范围广。

2）利用棘齿和拨杆隔板形成的止逆结构，使各个单元腔形状稳定，防止药丸晃动破损。

3）通过透明材料并设有时间刻度的盒体，用户可将对应的药丸固定在对应的时间点上，起到时间提醒的作用。

附图说明

图1为本实用新型的结构示意图；

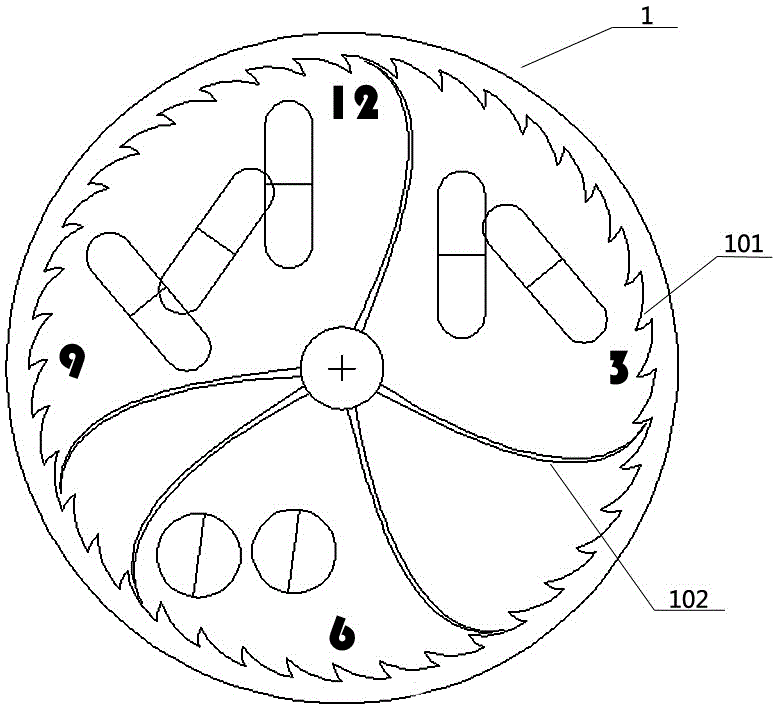

图2为盒体内腔的结构示意图。

具体实施方式

为了进一步阐明本实用新型的技术方案和技术原理，下面结合附图与具体实施例对本实用新型做进一步的介绍。

如图1、图2所示的一种新型药盒，包括盒体1和一手环2。

所述盒体1采用透明的医用塑料制成，设有圆柱形的内腔，内腔顶面设有通过卡扣扣合封闭内腔的上盖，内腔中部设有中心柱，多个拨杆隔板102的内侧一端铰接在所述中心柱上，使拨杆隔板102可以中心柱为中心转动，通过拨杆隔板102可将药盒内腔分割为若干单元腔，用于分类药丸。盒体1外侧的前后两端各设有一连接座。所述手环2的两端分别通过万向球头结构202与盒体1前后两端的连接座活动连接，使盒体1可从左右两侧进行上下面的翻转，所述手环2设有多处松紧带结构201，为翻转盒体提供足够的弹性空间。

盒体内腔的腔壁上沿顺时针设有一圈单向棘齿101，如图2所示，所述拨杆隔板102的外端为弹性材料，卡在其一棘齿齿槽中，形成止逆结构。为了防止拨杆隔板在拨动过程中过度变形，所述拨杆隔板102设有硬质塑料制成芯杆和包覆在芯杆外侧的弹性胶体膜层(未图示），所述芯杆铰接在中心柱上，芯杆外端未到达棘齿101的位置，所述弹性胶体膜层则向外延伸至所述棘齿齿槽的位置。

所述盒体1内腔的底面设有时间刻度，方便用户在设定的时间点上设置单元腔。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，本实用新型要求保护范围由所附的权利要求书、说明书及其等效物界定。
