一种无烟艾条夹持盒的制作方法

本实用新型涉及一种艾条夹持盒，尤其涉及一种无烟艾条夹持盒，属于艾条夹持盒技术领域。

背景技术：

艾灸是中医针灸疗法中的灸法。点燃用艾叶制成的艾炷、艾条为主，熏烤人体的穴位以达到保健治病的目的。艾灸是用艾叶制成的艾灸材料产生的艾热刺激体表穴位或特定部位，通过激发经气的活动来调整人体紊乱的生理生化功能，从而达到防病治病目的的一种治疗方法。

普通的艾灸采用手持点燃的艾条，距离人体皮肤一定距离，这种艾灸的方式需要专人进行服务，花费较大人力，因此，现有技术中出现了采用将艾条放置在具有通孔的夹持盒中，利用绑带将夹持盒绑扎在人体上，从而方便的实施艾灸。

但是，现有的艾条夹持盒，普遍采用纯金属材质，往往温度过高，造成人体不适，而且艾条燃烧释放的物质和热量穿透盒壁时不够均匀，造成使用者体感不适，对疗效也有不利影响，同时也不能适应无烟艾条的使用。

技术实现要素：

本实用新型需要解决的技术问题是：现有的艾条夹持盒，普遍采用纯金属材质，往往温度过高，造成人体不适，而且艾条燃烧释放的物质和热量穿透盒壁时不够均匀，造成使用者体感不适，对疗效也有不利影响，同时也不能适应无烟艾条的使用。

本实用采取以下技术方案：

一种无烟艾条夹持盒，包括盒盖1、盒底座2；所述盒盖1包括盒盖支撑结构101，所述盒盖支撑结构101为高分子阻热材质，其中部贯穿，贯穿位置嵌入第一金属支撑架102，所述第一金属支撑架102对细孔金属网进行支撑；所述盒底座2包括盒底座支撑结构201，所述盒底座支撑结构201为高分子阻热材质，其内地面上设有至少两个艾条夹持架202，所述艾条夹持架202对点燃的艾条进行夹持；所述盒盖1或盒底座2的侧壁设有弧形孔，所述弧形孔内嵌入第二金属支撑架，所述第二金属支撑架对细孔金属网进行支撑。

进一步的，所述盒盖1、盒底座2均呈圆形。

进一步的，所述盒盖1的侧壁上嵌入第二金属支撑架3。

更进一步的，所述盒底座1上嵌入第二金属支撑架3。

更进一步的，所述盒底座2的底面上开设至少一个通孔203，所述通孔内嵌入细孔金属网。

更进一步的，所述通孔203呈扇形，两个扇形通孔对称布置。

进一步的，所述细孔金属网的网孔孔径为0.5-0.8mm。

本实用新型的有益效果在于：

1)盒底座与盒盖的支撑结构均采用高分子阻热材质，避免温度过高对人体造成的不适。

2)在盒盖上以及盒身的侧壁上均通过各自的金属支撑架对细孔金属网进行固定，细孔金属网的网孔非常小，能够充分、缓慢的将无烟艾条燃烧的物质及热量传递给人体，提升了艾条燃烧释放的物质和热量传递的均匀性和稳定性，提高人体的舒适度，提高艾灸的疗效。

3)尤其适合与无烟艾条的配合使用。

4)设计巧妙，结构简单，具有广泛推广应用的市场前景。

附图说明

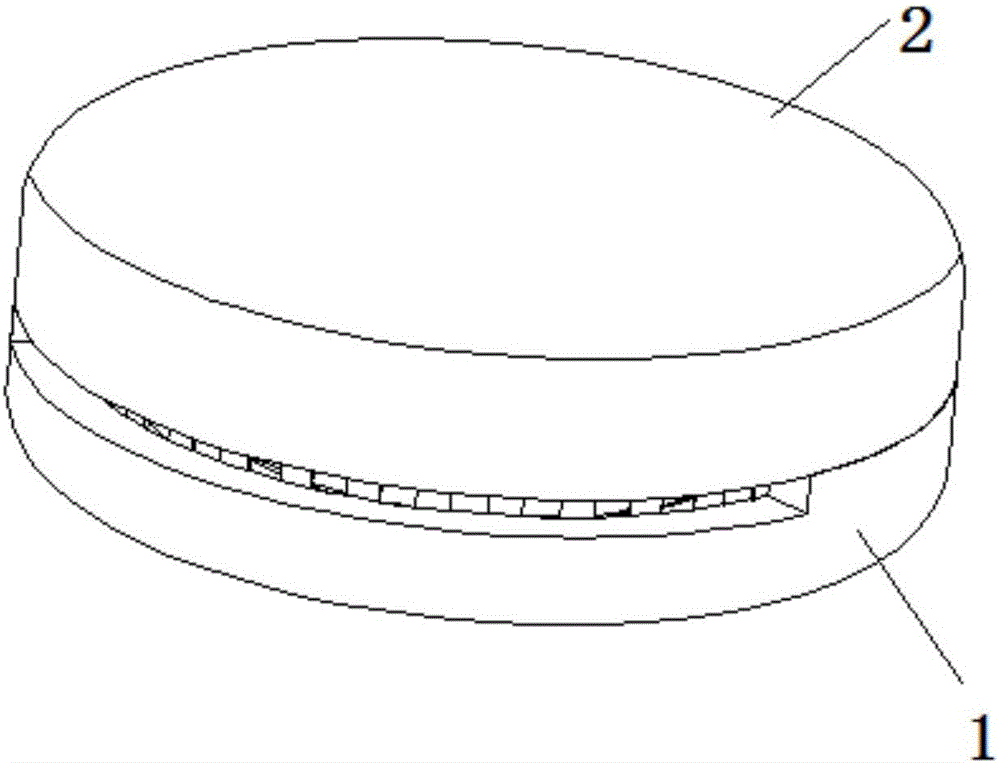

图1是本实用新型实施例一的无烟艾条夹持盒的装配图。

图2是本实用新型实施例一的无烟艾条夹持盒反面视角的装配图。

图3是图1中盒盖的正面视图。

图4是图1中盒盖的反面视图。

图5是图1中盒底座的正面视图。

图6是图1中盒底座的反面视图。

图7是本实用新型实施例二的无烟艾条夹持盒的装配图。

图8是本实用新型实施例二的无烟艾条夹持盒反面视角的装配图。

图9是图7中盒底座的正面视图。

图10是图7中盒底座的反面视图。

图11是图7中盒盖的正面视图。

图12是图7中盒盖的反面视图。

图中，1.盒底座，2.盒盖，3.第二金属支撑架，101.盒盖支撑结构，102.第一金属支撑架，201.盒底座支撑结构，202.艾条夹持架，203.通孔。

具体实施方式

下面结合附图和具体实施例对本实用新型进一步说明。

参见图1-图12，一种无烟艾条夹持盒，包括盒盖1、盒底座2；所述盒盖1包括盒盖支撑结构101，所述盒盖支撑结构101为高分子阻热材质，其中部贯穿，贯穿位置嵌入第一金属支撑架102，所述第一金属支撑架102对细孔金属网进行支撑；所述盒底座2包括盒底座支撑结构201，所述盒底座支撑结构201为高分子阻热材质，其内地面上设有至少两个艾条夹持架202，所述艾条夹持架202对点燃的艾条进行夹持；所述盒盖1或盒底座2的侧壁设有弧形孔，所述弧形孔内嵌入第二金属支撑架，所述第二金属支撑架对细孔金属网进行支撑。

参见图1、2，所述盒盖1、盒底座2均呈圆形。

参见图3，所述盒盖1的侧壁上嵌入第二金属支撑架3。

参见图9，所述盒底座2上嵌入第二金属支撑架3。

参见图9、10，所述盒底座2的底面上开设至少一个通孔203，所述通孔内嵌入细孔金属网。

参见图10，所述通孔203呈扇形，两个扇形通孔对称布置。

所述细孔金属网的网孔孔径为0.5-0.8mm。

本实用新型盒底座与盒盖的支撑结构均采用高分子阻热材质，避免温度过高对人体造成的不适；在盒盖上以及盒身的侧壁上均通过各自的金属支撑架对细孔金属网进行固定，细孔金属网的网孔非常小，能够充分、缓慢的将无烟艾条燃烧的物质及热量传递给人体，提升了艾条燃烧释放的物质和热量传递的均匀性和稳定性，提高人体的舒适度，提高艾灸的疗效；尤其适合与无烟艾条的配合使用；设计巧妙，结构简单，具有广泛推广应用的市场前景。
