牵引/止锁元件、牵引/止锁套装及正畸托槽系统的制作方法

本实用新型属于牙齿矫正领域，具体涉及一种牵引/止锁元件、牵引/止锁套装、正畸托槽及正畸托槽系统。

背景技术：

托槽是固定矫治技术的重要部件，是矫正牙齿排列畸形用的矫治器，直接固定于牙冠表面，弓丝通过托槽而对牙施以各种类型的矫正力，达到正畸的目的。

在进行牙齿矫正过程中，还需要为了对牙齿进行移动牵引，通过牵引部件使需要矫正的牙齿向设计的方向移动而达到牵引的作用，另一方面，由于分期矫正过程中牵引时机的不同而不同，现有的作法主要有以下两种：

在托槽体上一体焊接牵引钩，该牵引钩不可拆卸，由于其突出于托槽体的表面，在整个矫正中，牵引钩就伴随托槽体置于患者口腔中，牵引钩的存在给患者带来明显的不舒适感，嘴唇的运动会使口腔粘膜及齿侧颊面与牵引钩发生摩擦，容易损伤口腔粘膜及齿侧颊面。

另一种作法是在需要进行牵引时，临时将牵引丝插入托槽体内并进行弯折，这样会使牵引钩在口腔内留存的时间变短，以减少口腔的不适感；但该牵引钩由于需要临时进行弯折，由于需要对固定于牙齿表面的托槽体进行操作，操作空间小，视野狭窄，安装及拆卸均非常不便，也影响到牵引的效果，使得牵引钩的受力小，无法满足牙齿矫正的需要。

技术实现要素：

本实用新型的目的在于克服现有技术的缺陷，提供一种牵引/止锁元件、牵引/止锁套装、正畸托槽及正畸托槽系统，本实用新型可以根据牙齿矫正的牵引时机适时的进行牵引，减少口腔的不适感；在进行安装及拆卸时均非常方便，且对牙齿的牵引非常可靠。

其技术方案如下：

牵引/止锁元件，包括长条状的钉体，该钉体的横断面面积为0.06至2.5平方毫米，长度为0.8至4.5毫米，钉体的前端为第一固定端、后端为第一旋拧端，第一固定端设有连接外螺纹，该连接外螺纹的外径为0.2至1.6毫米，在第一旋拧端的至少端部位置设有第一施力面。

本实用新型进一步技术方案是：

还包括有脱柄，该脱柄的前端为第二固定端、后端为第二旋拧端，第二固定端与第一旋拧端连接，且该连接处具有断裂部，该断裂部的强度小于钉体的强度以及脱柄的主体段的强度，第二旋拧端设有第二施力面。

所述断裂部为所述第二固定端的外壁前伸形成的包壁，第二固定端的内部中空形成凹部，所述第一旋拧端位于该凹部内并被包壁包裹。

所述脱柄至少其前端位置为塑胶材料，所述包壁的厚度为0.2至2毫米。

所述脱柄具有前段及后段，所述第二固定端位于前段，所述第二旋拧端位于后段；所述脱柄的后段至少部分区域为圆柱状，在该圆柱状的外壁设有凹凸纹，所述第二施力部为该圆柱状的外壁。

所述脱柄由前端至后端，其直径逐渐增大。

所述脱柄的长度为10毫米至35毫米。

所述第二施力部为切平面，其偏离于脱柄的轴线且与脱柄的轴线平行，在该第二施力面位置还设有颈部，颈部的后端为端头，颈部的径向尺寸小于端头的径向尺寸。

在所述切平面的前端设有限位台。

所述第一施力面为至少两个，该至少两个第一施力面在所述钉体的第一旋拧端周向均布，且第一施力面与其相邻的表面之间圆滑过渡。

牵引/止锁套装，包括拆装工具及前述权利要求1所述牵引/止锁元件，该拆装工具包括杆体，其前端为第三固定端、后端为第三旋拧端，第三固定端上设有与第一旋拧端相匹配的配合部，第三旋拧端设有第三施力部。

还包括有辅助套，该辅助套的套体的外壁为圆柱形，并在其外壁至少部分区域设有防滑纹，套体的内壁设有与前述第三旋拧端相对应的适配部，套体的长度小于30毫米。

正畸托槽，包括托槽体，在托槽体上设有主槽沟，在托槽体的侧部设有预留孔，该预留孔的内径为0.2至1.6毫米，预留孔的内壁设有连接内螺纹。

正畸托槽系统，包括托槽体及长条状的钉体，在托槽体上设有主槽沟，在托槽体的侧部设有预留孔，该预留孔的内径为0.2至1.6毫米，预留孔的内壁设有连接内螺纹；钉体的横断面面积为0.06至2.5平方毫米，长度为0.8至4.5毫米，钉体的前端为第一固定端、后端为第一旋拧端，第一固定端设有连接外螺纹，该连接外螺纹与前述内螺纹相匹配，在第一旋拧端的至少端部位置设有第一施力面。

所述预留孔为通孔，其内端通至所述主槽沟。

钉体在最大拧紧状态时，抵压段的前端伸出于所述主槽沟。

牙齿正畸方法，该方法至少包括如下步骤：

将托槽体固定于牙齿表面，将弓丝置于托槽体的主槽沟内，弓丝通过托槽体对牙齿施加矫正力，对牙齿进行第一阶段的矫正；

将钉体的第一固定端对准托槽体的预留孔，并通过第一施力面施力而旋转钉体的第一旋拧端，使第一固定端的连接外螺纹与预留孔的连接内螺纹相配合拧紧，通过钉体对托槽体施加牵引力或者通过钉体对弓丝进行止锁，对牙齿进 行第二阶段的矫正；

矫正完成后，将托槽体从牙齿上取下。

进一步的：在将钉体拧紧时，向脱柄后端的第二施力面施力，使脱柄旋转，并通过第一施力面带动钉体旋转，使钉体第一固定端的连接内螺纹与预留孔的连接内螺纹配合；当钉体拧紧在预留孔后，由于持续的向第二施力面施力，脱柄通过其前端的断裂部与钉体断开。

下面对本实用新型的优点或原理进行说明：

1、在进行牙齿矫正时，根据矫正的要求，先将托槽体固定于牙齿表面，将弓丝置于托槽体的主槽沟内，弓丝通过托槽体对牙齿施加矫正力，对牙齿进行第一阶段的矫正；在需要进行牵引时，将钉体的第一固定端对准托槽体的预留孔，并通过第一施力面施力而旋转钉体的第一旋拧端，使第一固定端的连接外螺纹与预留孔的连接内螺纹相配合拧紧，通过钉体对托槽体施加牵引力或者通过钉体对弓丝进行止锁，对牙齿进行第二阶段的矫正；本实用新型可以根据牙齿矫正的牵引时机适时的进行牵引，减少口腔的不适感；在进行安装及拆卸时均非常方便，且对牙齿的牵引非常可靠。

2、在钉体的后端还连接有脱柄，该脱柄可以与钉体一体加工成型，在需要对钉体进行安装时，医务人员可以操作脱柄并将钉体固定于托槽体上，当钉体拧紧后继续施力，脱柄与钉体会自动从断裂部断开；该设计具有以下优点：

钉体的尺寸非常小，在存储或移动过程中，极易掉落或丢失，将其与脱柄设计为一体结构，减少其掉落或丢失的可能；

钉体的尺寸非常小，将其与脱柄设计为一体结构，可以方便医务人员对钉体进行安装，操作方便；

在进行安装操作时，如果钉体安装到位，通过脱柄继续施力，则脱柄与钉体会在断裂部断开，可以通过断裂部的材料及尺寸设计，准确的控制钉体的拧紧力度；

当脱柄断开后，钉体留在托槽体上，将脱柄丢弃即可，钉体第一旋拧端具有第一施力面，根据需要还可以在牙齿矫正过程中，通过该第一施力面将钉体从托槽体上拆下。

3、第一旋拧端位于脱柄的凹部内并被包壁包裹，通过控制包壁的材料及厚度可以更准确的控制钉体安装的拧紧力度，且在加工时可以采用镶嵌注塑或包塑的方式进行加工，加工方便。

4、脱柄的后段至少部分为圆柱状，外壁设有凹凸纹，医务人员可以通过手拧的方式即可对钉体进行安装，可以便捷操作，减少对相关器械的依赖。

5、所述脱柄由前端至后端，其直径逐渐增大，在施加同样力度的情况下，钉体后端的直径增大，可以增加钉体的扭力，以方便医务人员进行安装操作。

6、所述脱柄的长度为10毫米至35毫米，由于口腔的空间有限，通过脱柄对钉体进行安装时，如果脱柄的长度过长，无足够的空间进行操作，脱柄的长度过短，不方便医务人员握持，脱柄的长度采用10毫米至30毫米比较适宜操作。

7、脱柄的后端设有切平面及颈部，可以将脱柄的颈部卡于的旋拧器械的端部并限位，通过旋拧器械施力于切平面并带动脱柄旋转，即该脱柄可与旋拧器械配合进行操作。

8、在所述第二施力部的前端设有限位台，在将脱柄(及与其连接的钉体)安装于旋拧器械时，可以通过该限位台准确的限位，以使脱柄的颈部与旋拧器械对准。

9、钉体的至少两个第一施力面在所述钉体的第一旋拧端周向均布，且第一施力面与其相邻的表面之间圆滑过渡，钉体的第一施力面沿周向均布，在对钉体拧紧时，可以从多个面施力，使钉体受力平衡均匀，且第一施力面与其相邻表面圆滑过渡，减少其对口腔的摩擦。

钉体在最大拧紧状态时，抵压段的前端伸出于所述主槽沟，此时，钉体可以对弓丝进行止锁，避免弓丝偏移，提高弓丝对牙齿矫正的准确性。

10、拆装工具与牵引/止锁元件进行套装，在极少数情况下也会出现脱柄提前脱落断开的情况，此时医务人员可以通过拆装工具进行安装；其次，在某些情况下，还需要对牵引元件进行拆除，此时可以通过拆装工具来实现，使用非常方便。

11、在进行拆装时，由于拆装工具较小，在进行旋拧时力度不够，可以再采用辅助套，由于辅助套采用套筒式结构，其直径会大于拆装工具的直径，操作时施加较小的力即可具有较好的旋拧力，操作更方便，但由于口腔区域小，并且辅助套前已有拆装工具，所以辅助套的长度不宜过长。

需要说明的是：前述“第一”、“第二”等，并非是对于数量或顺序的限定，其仅仅是基于部件名称的区分而已；前述“前”、“后”也仅仅是相对位置限定，并非其绝对位置，如：前述“第一固定端”并非仅限于钉体的绝对前端的端头。

附图说明

图1是本实用新型实施例一中，正畸托槽系统的结构图(脱柄已脱下)；

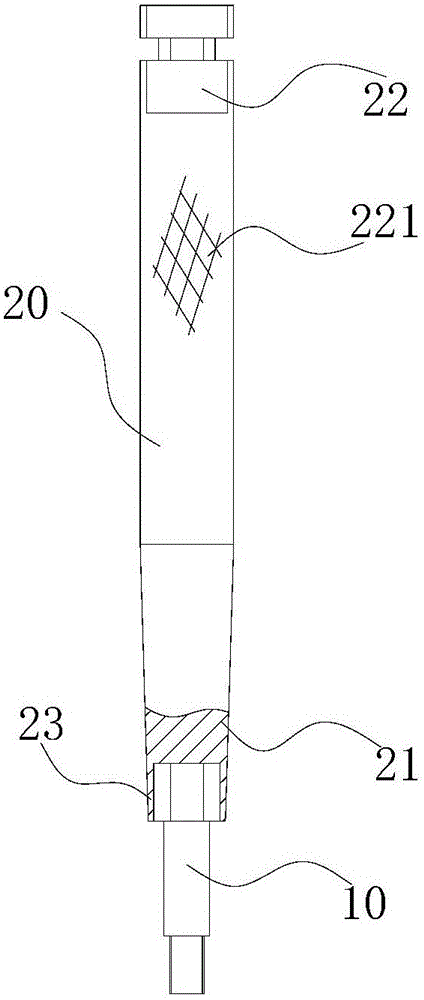

图2是本实用新型实施例一中，牵引元件的结构图；

图3是本实用新型实施例一中，拆装工具的结构图；

图4是与拆装工具相配合的辅助套的局部剖视图；

图5是图4的A向视图；

图6是本实用新型实施例一中，脱柄的结构图；

图7是图6中，脱柄后端的局部放大图；

图8是图6中，脱柄前端的局部放大图；

图9是图8中，钉体的结构图；

图10是本实用新型实施例二中，正畸托槽系统的结构图(脱柄已脱下， 且处于止锁之前的状态)；

图11是本实用新型实施例二中，正畸托槽系统的结构图(脱柄已脱下，且处于止锁之后的状态)；

附图标记说明：

10、钉体，11、第一固定端，111、连接外螺纹，12、第一旋拧端，121、第一施力面，20、脱柄，21、第二固定端，211、包壁，212、凹部，22、第二旋拧端，221、凹凸纹，222、切平面，223、颈部，224、端头，225、限位台，23、断裂部，30、托槽体，31、主槽沟，32、预留孔，40、弓丝；50、杆体，51、第三固定端，511、配合部，52、第三旋拧端，60、套体，61、外壁，611、防滑纹，62、外轴孔，63、内沉孔，64、内切面，65、台阶。

具体实施方式

下面对本实用新型的实施例进行详细说明。

实施例一

如图1至图9所示，正畸托槽系统，包括托槽体30及牵引元件，牵引元件包括长条状的钉体10及脱柄20，钉体10的前端为第一固定端11、后端为第一旋拧端12，第一固定端11设有连接外螺纹111，在第一旋拧端12的至少端部位置设有第一施力面121。在托槽体30上设有主槽沟31，在托槽体30的侧部设有预留孔32，所述预留孔32为通孔，其内端通至所述主槽沟31。该预留孔32的内径为0.2至1.6毫米(其中，优选为0.5毫米至1.2毫米)，预留孔32的内壁设有连接内螺纹；钉体10的横断面面积为0.06至2.5平方毫米，长度为0.8至4.5毫米(其中，优选为1.5毫米至2.2毫米)，钉体10的前端为第一固定端11、后端为第一旋拧端12，第一固定端11设有连接外螺纹111，该连接外螺纹111的外径为0.2至1.6毫米(其中，优选为0.5毫米至1.2毫米)并与前述连接内螺纹相匹配，在第一旋拧端12的至少端部位置设有第一施力面121。

脱柄20的前端为第二固定端21、后端为第二旋拧端22，第二固定端21与第一旋拧端12连接，且该连接处具有断裂部23，该断裂部23的强度小于钉体10的强度以及脱柄20的主体段的强度，第二旋拧端22设有第二施力面。

所述脱柄20的长度为10毫米至35毫米(其中，优选为15毫米至22毫米)。所述脱柄20由前端至后端，其直径逐渐增大。所述断裂部23为所述第二固定端21的外壁前伸形成的包壁211，第二固定端21的内部中空形成凹部212，所述第一旋拧端12位于该凹部212内并被包壁211包裹。所述脱柄20至少其前端位置为塑胶材料，所述包壁211的厚度为0.2至2毫米(其中，优选为0.4毫米至0.7毫米)。所述脱柄20具有前段及后段，所述第二固定端21位于前段，所述第二旋拧端22位于后段；所述脱柄20的后段至少部分区域为圆柱状，在该圆柱状的外壁设有凹凸纹221，所述第二施力部为切平面222及圆柱状的外壁，切平面222偏离于脱柄20的轴线且与脱柄20的轴线平行，在该第二施力面位置还设有颈部223，颈部223的后端为端头224，颈部223的径向尺寸小于端头224的径向尺寸。在所述切平面222的前端设有限位台225。

所述第一施力面121为六个，该六个第一施力面121在所述钉体10的第一旋拧端12周向均布，且第一施力面121与其相邻的表面之间圆滑过渡。

本实施例中，前述牵引元件与拆装工具、辅助套通过包装盒进行套装，该拆装工具包括杆体50，其前端为第三固定端51、后端为第三旋拧端52，第三固定端51上设有与第一旋拧端相匹配的配合部511，第三旋拧端52设有第三施力部；该辅助套的套体60的外壁61为圆柱形，并在其外壁61设有防滑纹611，套体60的内壁设有与前述第三旋拧端52相对应的适配部(本实施例中，该适配部的具体结构为：在套体60内设有外轴孔62，外轴孔62的内端设有内沉孔63，内沉孔63的侧面形成内切面64，外轴孔62与内沉孔63之间形成台阶65)，套体60的长度小于30毫米。

下面对本实用新型的优点或原理进行说明：

1、在进行牙齿矫正时，根据矫正的要求，先将托槽体30固定于牙齿表面，将弓丝40置于托槽体30的主槽沟31内，弓丝40通过托槽体30对牙齿施加 矫正力，对牙齿进行第一阶段的矫正；在需要进行牵引时，将钉体10的第一固定端11对准托槽体30的预留孔32，并通过第一施力面121施力而旋转钉体10的第一旋拧端12，使第一固定端11的连接外螺纹111与预留孔32的连接内螺纹相配合拧紧，通过钉体10对托槽体30施加牵引力或者通过钉体10对弓丝40进行止锁，对牙齿进行第二阶段的矫正；本实用新型可以根据牙齿矫正的牵引时机适时的进行牵引，减少口腔的不适感；在进行安装及拆卸时均非常方便，且对牙齿的牵引非常可靠。

2、在钉体10的后端还连接有脱柄20，该脱柄20可以与钉体10一体加工成型，在需要对钉体10进行安装时，医务人员可以操作脱柄20并将钉体10固定于托槽体30上，当钉体10拧紧后继续施力，脱柄20与钉体10会自动从断裂部23断开；该设计具有以下优点：

钉体10的尺寸非常小，在存储或移动过程中，极易掉落或丢失，将其与脱柄20设计为一体结构，减少其掉落或丢失的可能；

钉体10的尺寸非常小，将其与脱柄20设计为一体结构，可以方便医务人员对钉体10进行安装，操作方便；

在进行安装操作时，如果钉体10安装到位，通过脱柄20继续施力，则脱柄20与钉体10会在断裂部23断开，可以通过断裂部23的材料及尺寸设计，准确的控制钉体10的拧紧力度；

当脱柄20断开后，钉体10留在托槽体30上，将脱柄20丢弃即可，钉体10第一旋拧端12具有第一施力面121，根据需要还可以在牙齿矫正过程中，通过该第一施力面121将钉体10从托槽体30上拆下。

3、第一旋拧端12位于脱柄20的凹部212内并被包壁211包裹，通过控制包壁211的材料及厚度可以更准确的控制钉体10安装的拧紧力度，且在加工时可以采用镶嵌注塑或包塑的方式进行加工，加工方便。

4、脱柄20的后段至少部分为圆柱状，外壁设有凹凸纹221，医务人员可以通过手拧的方式即可对钉体10进行安装，可以便捷操作，减少对相关器械 的依赖。

5、所述脱柄20由前端至后端，其直径逐渐增大，在施加同样力度的情况下，钉体10后端的直径增大，可以增加钉体10的扭力，以方便医务人员进行安装操作。

6、所述脱柄20的长度为10毫米至35毫米，由于口腔的空间有限，通过脱柄20对钉体10进行安装时，如果脱柄20的长度过长，无足够的空间进行操作，脱柄20的长度过短，不方便医务人员握持，脱柄20的长度采用10毫米至30毫米比较适宜操作。

7、脱柄20的后端设有切平面222及颈部223，可以将脱柄20的颈部223卡于的旋拧器械的端部并限位，通过旋拧器械施力于切平面222并带动脱柄20旋转，即该脱柄20可与旋拧器械配合进行操作。

8、在所述第二施力部的前端设有限位台225，在将脱柄20(及与其连接的钉体10)安装于旋拧器械时，可以通过该限位台225准确的限位，以使脱柄20的颈部223与旋拧器械对准。

9、钉体10的至少两个第一施力面121在所述钉体10的第一旋拧端12周向均布，且第一施力面121与其相邻的表面之间圆滑过渡，钉体10的第一施力面121沿周向均布，在对钉体10拧紧时，可以从多个面施力，使钉体10受力平衡均匀，且第一施力面121与其相邻表面圆滑过渡，减少其对口腔的摩擦。

10、本实施例中，同时配送拆装工具，其原因在于：首先，从便捷的角度提供了脱柄10，并使脱柄10与牵引元件一体，医务人员可以方便的对牵引元件进行安装，也减少牵引元件丢失或跌落的可能，在牵引元件安装到位后脱柄10会自动断开，但在极少数情况下也会出现脱柄10提前脱落断开的情况，此时医务人员可以通过拆装工具进行安装；其次，在某些情况下，还需要对牵引元件进行拆除，此时可以通过拆装工具来实现，使用非常方便。此时需要说明两点：

该拆装工具的细化结构可以采用与脱柄10相类似的结构，如：拆装工具 的第三固定端51类似于脱柄10的第二固定端21，拆装工具的第三旋拧端52类似于脱柄10的第二旋拧端22，拆装工具的第三施力部类似于脱柄10的第二施力部；甚至可以采用类似或完全相同于脱柄10的切平面、颈部、限位台、凹凸纹，达到通过旋拧器械进行操作的目的。配合部也采用与脱柄10的包壁211相类似的结构，不过此处的目的与脱柄10断裂的目的不同，此处需要与第一旋拧端12达到精确的配合，为提高其强度，拆装工具可以采用钢质材料或其他强度较高的材料制成。

该拆装工具不但可用于本实施例所述牵引元件的拆装，也适用于下一实施例中牵引元件的拆装，其原理及优点与本实施例相同。

11、在进行拆装时，由于拆装工具较小，在进行旋拧时力度不够，可以再采用辅助套，由于辅助套采用套筒式结构，其直径会大于拆装工具的直径，操作时施加较小的力即可具有较好的旋拧力，操作更方便，但由于口腔区域小，并且辅助套前已有拆装工具，所以辅助套的长度不宜过长。

12、辅助套不但可以与拆装工具配合使用，也可以与脱柄配合使用，其适配部的结构也是与拆装工具及脱柄尾端的结构相对应的。

实施例二

如图10、图11所示，本实施例中，钉体10在最大拧紧状态时，抵压段122的前端伸出于所述主槽沟31。

由于弓丝40的尺寸会小开主槽沟31的尺寸(否则无法将弓丝40放入主槽沟31)，这样弓丝40会在主槽沟31内发生偏移，进而影响到牙齿矫正的效果，本实施例中，钉体10的尺寸相对于实施例一而言略长，此时钉体10穿过预留孔32并抵压在弓丝40上，通过钉体10对弓丝40进行止锁，相对于实施例一而言，本实施例可以减少弓丝40偏移，提高弓丝40对牙齿矫正的准确性。

以上仅为本实用新型的具体实施例，并不以此限定本实用新型的保护范围；在不违反本实用新型构思的基础上所作的任何替换与改进，均属本实用新型的保护范围。
