冰点半导体激光脱毛仪治疗头的制作方法

本实用新型属于脱毛美容设备技术领域，具体涉及一种冰点半导体激光脱毛仪治疗头。

背景技术：

冰点半导体激光脱毛是一种非侵入性的现代脱毛技术，它能够安全、快速、永久地去除身体多余的毛发。冰点半导体激光脱毛是基于选择性光热作用理论，让特定波长的激光穿透表皮，不损伤表皮毛囊，毛干中的黑色素选择性地吸收激光能量，毛囊受热凝固坏死，毛发便不再生长。冰点半导体激光脱毛治疗效果好，不会影响患者的工作、学习和生活。目前在美容医疗设备上的冰点半导体激光脱毛仪治疗头存在一些缺陷，例如：不能有效对治疗头进行冷却，不能有效监控治疗头的温度并在温度过高时发出告警，治疗头易磨损，使用寿命短等。

技术实现要素：

针对上述现有技术中存在的问题，本实用新型的目的在于提供一种可避免出现上述技术缺陷的冰点半导体激光脱毛仪治疗头。

为了实现上述实用新型目的，本实用新型提供的技术方案如下：

一种冰点半导体激光脱毛仪治疗头，包括第一外壳1、第二外壳2和激光模块3，激光模块3设置在第一外壳1的头腔4和第二外壳2的头腔4合并在一起所形成的空间内，所述激光模块3包括制冷头壳31、导光宝石32、激光器33、激光器水块36、制冷片35、承接件37和温度传感器34，其中：承接件37与激光器水块36固定在一起，激光器33固定在激光器水块36上，导光宝石32通过固定件38固定在承接件37上且导光宝石32的一端插入制冷头壳31的内腔310内，制冷片35固定在制冷头壳31的底部，温度传感器34设置在制冷头壳31上。

进一步地，所述治疗头还包括与所述温度传感器34相连接的液晶显示屏。

进一步地，所述治疗头还包括与所述温度传感器34相连接的蜂鸣器。

进一步地，所述制冷头壳31的外表面覆盖有耐磨层。

进一步地，第一外壳1和第二外壳2的外表面均覆盖有耐磨层。

进一步地，制冷头壳31的内腔310的表面设置有缓冲垫。

本实用新型提供的冰点半导体激光脱毛仪治疗头，制冷头壳的底部设置有制冷片，能够给制冷头壳制冷，防止制冷头壳温度过高，使治疗头在使用时舒适度更好，制冷头壳上还设置有温度传感器，可以实时检测治疗头的温度，并通过与温度传感器相连接的液晶显示屏和蜂鸣器在温度不适的情况下进行告警，制冷头壳的内腔的表面设置有弹性材料制成的缓冲垫，可以使导光宝石、固定件和承接件更牢固地设置在内腔内，制冷头壳、第一外壳和第二外壳的外表面覆盖有耐磨层，能有效防磨损，延长治疗头使用寿命，可以很好地满足实际应用的需要。

附图说明

图1为本实用新型的分解结构示意图；

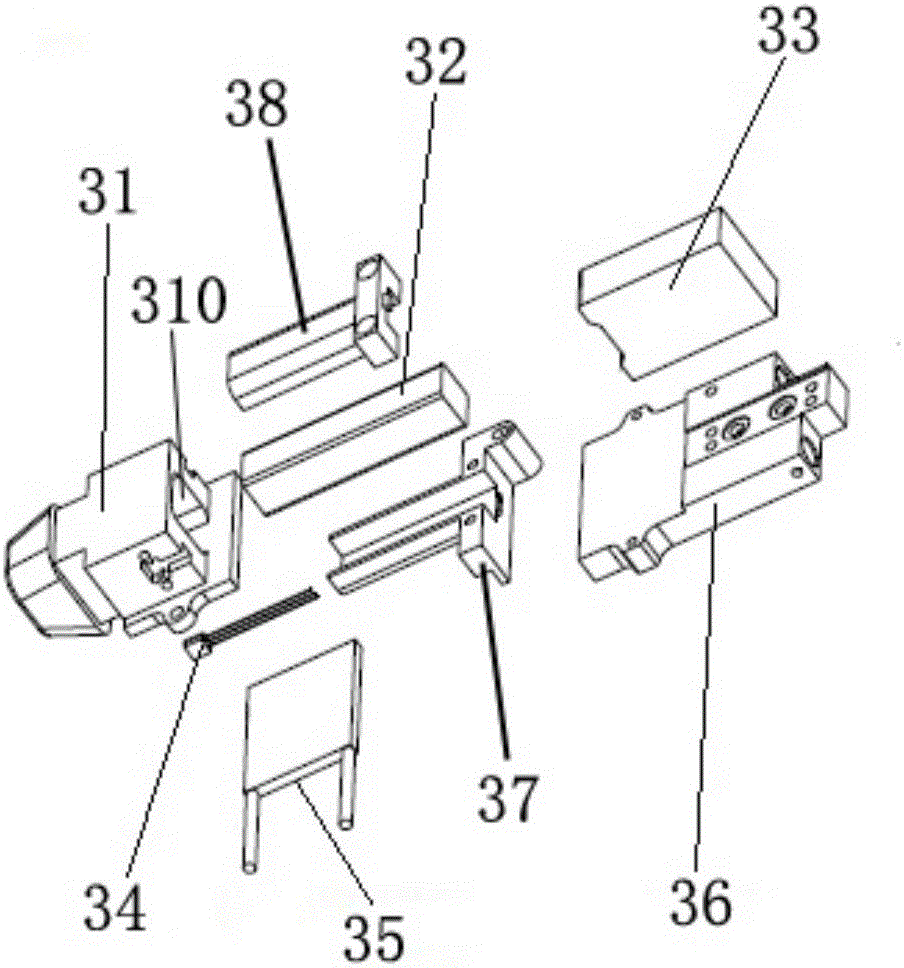

图2为本实用新型的激光模块的分解结构示意图；

图中，1-第一外壳，2-第二外壳，3-激光模块，4-头腔，31-制冷头壳，32-导光宝石，33-激光器，34-温度传感器，35-制冷片，36-激光器水块，37-承接件，38-固定件，310-内腔。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，下面结合附图和具体实施例对本实用新型做进一步说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

如图1所示，一种冰点半导体激光脱毛仪治疗头，包括第一外壳1、第二外壳2和激光模块3，第一外壳1与第二外壳2拼合在一起，第一外壳1的头腔4和第二外壳2的头腔4合并在一起后形成一个内部空间，激光模块3设置在该空间内；如图2所示，所述激光模块3包括制冷头壳31、导光宝石32、激光器33、激光器水块36、制冷片35、承接件37和温度传感器34，其中：承接件37与激光器水块36固定在一起，激光器33固定在激光器水块36上，激光器33用于发射激光，激光器水块36用于固定激光器33，导光宝石32通过固定件38固定在承接件37上且导光宝石32的一端插入制冷头壳31的内腔310内，导光宝石32用于传输激光器33发出的激光，制冷片35固定在制冷头壳31的底部，制冷片35用于给制冷头壳31制冷，使治疗头使用时舒适度更好，温度传感器34设置在制冷头壳31上，用于检测制冷头壳31的温度，防止温度异常。

所述治疗头还包括与所述温度传感器相连接的液晶显示屏(图中未示出)，液晶显示屏用于显示温度传感器检测到的温度，使用者可以通过液晶显示屏实时查看制冷头壳31的温度。

所述治疗头还包括与所述温度传感器相连接的蜂鸣器(图中未示出)，当温度传感器检测到的温度超出设定阈值时，蜂鸣器会鸣响，以提醒使用者注意制冷头壳31的温度，防止因为制冷头壳31温度异常对人体造成伤害。

所述制冷头壳31的外表面覆盖有由耐磨材料制成的耐磨层，耐磨层可以有效防止制冷头壳31的磨损，延长使用寿命。

第一外壳1和第二外壳2的外表面均覆盖有由耐磨材料制成的耐磨层，耐磨层可以有效防止第一外壳1和第二外壳2的磨损，延长治疗头的使用寿命。

制冷头壳31的内腔310的表面设置有由弹性材料制成的缓冲垫，缓冲垫可以使导光宝石32、固定件38和承接件37更牢固地设置在内腔310内，并防止其与内腔310发生碰撞，减少磨损。

本实用新型提供的冰点半导体激光脱毛仪治疗头，制冷头壳的底部设置有制冷片，能够给制冷头壳制冷，防止制冷头壳温度过高，使治疗头在使用时舒适度更好，制冷头壳上还设置有温度传感器，可以实时检测治疗头的温度，并通过与温度传感器相连接的液晶显示屏和蜂鸣器在温度不适的情况下进行告警，制冷头壳的内腔的表面设置有弹性材料制成的缓冲垫，可以使导光宝石更牢固地固定在内腔内并避免磨损，制冷头壳、第一外壳和第二外壳的外表面覆盖有耐磨层，能有效防磨损，延长治疗头使用寿命，可以很好地满足实际应用的需要。

以上所述实施例仅表达了本实用新型的实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
