一种乳腺科用可伸缩式电刀夹持装置的制作方法

本实用新型涉及医疗器械技术领域，具体涉及一种乳腺科用可伸缩式电刀夹持装置。

背景技术：

在乳腺科的诊治中，乳腺炎、乳腺增生、乳腺纤维瘤、乳腺囊肿、乳腺癌是常见的几种乳腺疾病，对于乳腺肿瘤来讲，需要使用肿瘤切除装置来进行切除。

传统技术通过使用简单的剪子或者切刀等进行切除，随着科技的发展，高频电刀也慢慢被引入了临床手术，用作切除肿瘤和其他组织结构，但是现有技术的高频电刀在使用过程中，用以直接作用于人体部分的作用电极存在以下问题：一、作用电极的直径过小，不宜手握，只能用手指捏持，非常费力；二、作用电极手持部分过于光滑，容易脱手。

技术实现要素：

为了解决现有技术存在的问题，提供一种乳腺科用可伸缩式电刀夹持装置，可以夹持在作用电极上进而增加所述作用电极的径向尺寸，可以避免医生手滑脱落，并且还可以适应不同长度的作用电极。

本实用新型解决其技术问题所采用的技术方案：

一种乳腺科用可伸缩式电刀夹持装置，包括伸缩筒体、定位装置、夹紧头；

所述伸缩筒体包括插接设置的第一分筒、第二分筒，所述第一分筒包括环形下底、周向均布在所述环形下底上端面的第一插条，所述第二分筒包括环形上底、周向均在所述环形上底下端面的第二插条,所述第二插条与所述第一插条一一对应，并且所述第二插条设置在所述第一插条之间的缝隙中,所述伸缩筒体采用绝缘材料制成，所述伸缩筒体外表面设有防滑凸点；

以由上而下的方向为基准，所述第一插条、第二插条逆时针方向的一侧设有凸条，所述第一插条、第二插条顺时针方向的一侧设有与所述凸条配合的凹槽；

所述定位装置包括设在任一所述第一插条上的齿条，所述定位装置还包括设在任一所述第二插条上的制动器，所述制动器包括带孔凸耳、插设在带孔凸耳内并与所述齿条配合的档杆，所述档杆位于所述带孔凸耳两侧的部分分别设有挡块，所述档杆上还绕接有压缩弹簧，所述压缩弹簧一端与所述带孔凸耳抵接，所述压缩弹簧另一侧与靠近所述齿条的挡块抵接；

所述第一插条、第二插条内侧面分别密布有所述夹紧头，所述夹紧头由弹性材料制成。

进一步的，所述夹紧头呈圆弧形。

本实用新型的有益效果：

本实用新型使用时，将电刀的作用电极插设在所述伸缩筒体内，所述作用电极被所述夹紧头夹紧；本实用新型通过伸缩筒体增加医生的手持部分的直径，医生直接手握伸缩筒体进行操作，避免用手捏持作用电极造成疲累；本实用新型通过夹紧头将作用电极夹紧，并且所述伸缩筒体外表面设有防滑凸点，防止医生手滑。

进一步的，所述伸缩筒体的长度可以调节，进而可以适应不同长度的作用电极：将所述档杆向远离所述齿条的方向推动，所述档杆与所述齿条分离，此时所述第一分筒、第二分筒之间可以沿轴向相对运动，进而调整所述伸缩筒体的长度。

附图说明

下面结合附图和实施例对本实用新型进一步说明；

图1是本实用新型一种实施例的结构示意图。

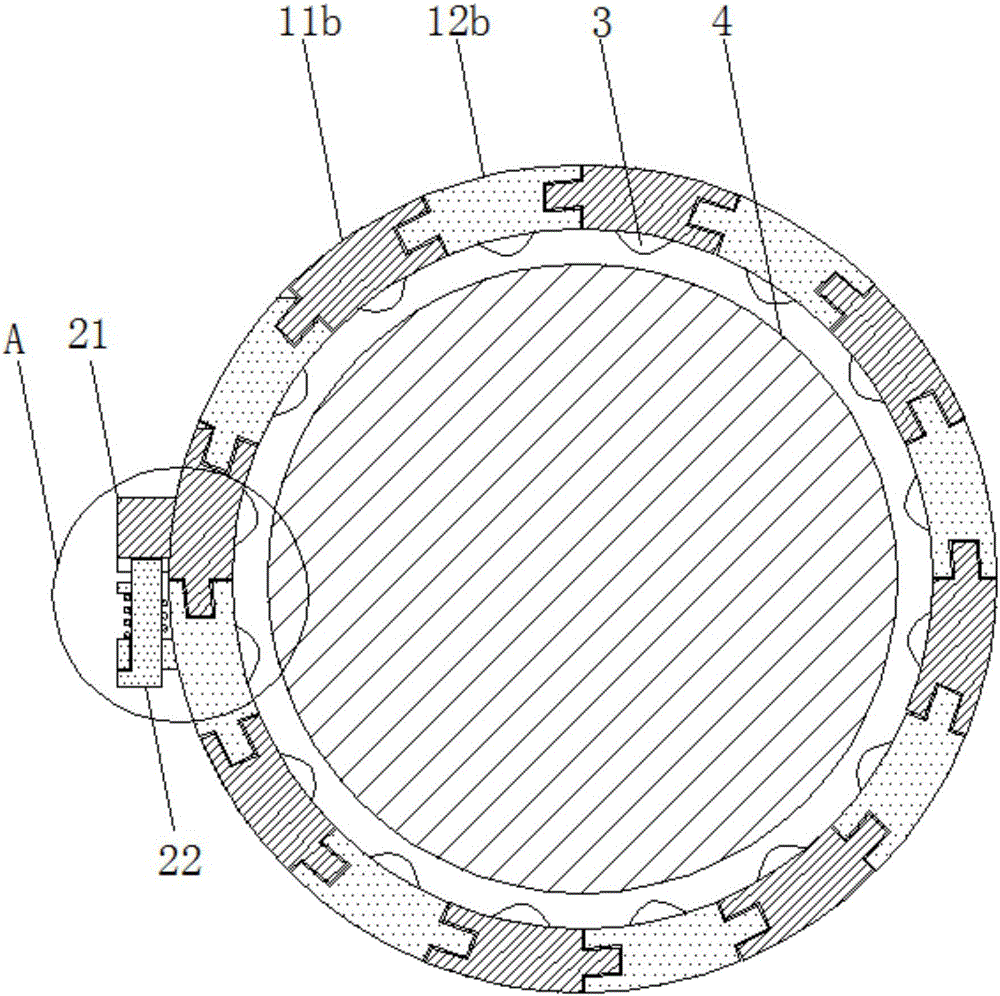

图2是本实用新型一种实施例水平方向的剖视图。

图3是图2中A部放大示意图。

图4是本实用新型第一分筒的水平方向剖视图。

图中:11.第一分筒，11a.环形下底,11b.第一插条,12.第二分筒,12a.环形上底,12b.第二插条,13.凸条，14.凹槽，21.齿条，22.制动器，22a.带孔凸耳,22b.档杆,22c.挡块,22d.压缩弹簧，3.夹紧头，4.作用电极。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

一种乳腺科用可伸缩式电刀夹持装置，包括伸缩筒体、定位装置、夹紧头3；

所述伸缩筒体包括插接设置的第一分筒11、第二分筒12，所述第一分筒11包括环形下底11a、周向均布在所述环形下底11a上端面的第一插条11b，所述 第二分筒12包括环形上底12a、周向均在所述环形上底12a下端面的第二插条12b,所述第二插条12b与所述第一插条11b一一对应，并且所述第二插条12b设置在所述第一插条11b之间的缝隙中,所述伸缩筒体采用绝缘材料制成，所述伸缩筒体外表面设有防滑凸点；

以由上而下的方向为基准，所述第一插条11b、第二插条12b逆时针方向的一侧设有凸条13，所述第一插条11b、第二插条12b顺时针方向的一侧设有与所述凸条13配合的凹槽14；

所述定位装置包括设在任一所述第一插条11b上的齿条21，所述定位装置还包括设在任一所述第二插条12b上的制动器22，所述制动器22包括带孔凸耳22a、插设在带孔凸耳22a内并与所述齿条21配合的档杆22b，所述档杆22b位于所述带孔凸耳22a两侧的部分分别设有挡块22c，所述档杆22b上还绕接有压缩弹簧22d，所述压缩弹簧22d一端与所述带孔凸耳22a抵接，所述压缩弹簧22d另一侧与靠近所述齿条21的挡块22c抵接；

所述第一插条11b、第二插条12b内侧面分别密布有所述夹紧头3，所述夹紧头3由弹性材料制成。

进一步的，所述夹紧头3呈圆弧形。

具体使用方法：

本实用新型使用时，将电刀的作用电极4插设在所述伸缩筒体内，所述作用电极4被所述夹紧头3夹紧；本实用新型通过伸缩筒体增加医生的手持部分的直径，医生直接手握伸缩筒体进行操作，避免用手捏持作用电极4造成疲累；本实用新型通过夹紧头3将作用电极4夹紧，并且所述伸缩筒体外表面设有防滑凸点，防止医生手滑。

进一步的，所述伸缩筒体的长度可以调节，进而可以适应不同长度的作用电极4：将所述档杆22b向远离所述齿条21的方向推动，所述档杆22b与所述齿条21分离，此时所述第一分筒11、第二分筒12之间可以沿轴向相对运动，进而调整所述伸缩筒体的长度。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
