钩型钢板的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种钩型钢板。

背景技术：

目前手部伸肌腱止点撕脱骨折患者多采用克氏针固定或钢丝克氏针悬吊法固定，术后并发症多，易针道感染，骨折块复位效果欠佳。

技术实现要素：

本实用新型要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的钩型钢板，解决目前的手部伸肌腱止点撕脱骨折患者多采用克氏针固定或钢丝克氏针悬吊法固定，术后并发症多，易针道感染，骨折块复位效果欠佳的问题。

本实用新型解决其技术问题所采用的技术方案是：一种钩型钢板，包括贴覆于指骨表面的钢板主体，所述的钢板主体外侧面上具有连接体，所述的连接体下端具有用于骨折块来复位固定的钩体，所述的钩体下端具有豁口，所述的钢板主体中间开设有螺钉孔，所述的钢板主体通过螺钉孔内部螺钉固定在指骨表面。

优选地，为了提升安全性和舒适性，所述的钢板主体为医用钛钢材料钢板。

优选地，为了提升连接稳定性，所述的内螺钉孔为圆形结构内螺钉孔。

本实用新型的有益效果是，本实用新型的钩型钢板通过螺钉将钢板主体固定在指骨上，使其能够将骨折块达到解剖复位，伤口一期闭合，不留针道，避免感染，整个钢板结构简单，使用十分方便。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的结构示意图。

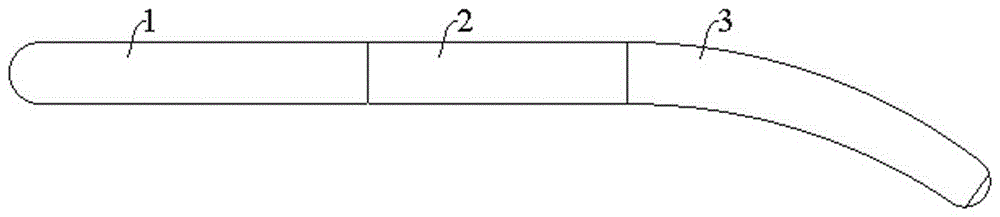

图2是本实用新型的侧视图。

图中:1.钢板主体，2.连接体，3.钩体，4.螺钉孔，5.螺钉。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

图1和图2所示的钩型钢板，包括贴覆于指骨表面的钢板主体1，钢板主体1外侧面上具有连接体2，连接体2下端具有用于骨折块来复位固定的钩体3，钩体3下端具有豁口，钢板主体1中间开设有螺钉孔4，钢板主体1通过螺钉孔4内部螺钉5固定在指骨表面。

优选地，为了提升安全性和舒适性，钢板主体1为医用钛钢材料钢板，优选地，为了提升连接稳定性，内螺钉孔4为圆形结构内螺钉孔，本实用新型的钩型钢板通过螺钉5将钢板主体1固定在指骨上，使其能够将骨折块达到解剖复位，伤口一期闭合，不留针道，避免感染，整个钢板结构简单，使用十分方便。

实施例：指体背侧切开皮肤，分离皮下，保护甲根，暴露伸肌腱止点撕脱骨折块，测量拟植入螺钉5位置与骨块间距离选择不同型号连接体2的钢板，复位骨块，将钢板主体1贴覆于指骨主体，钩体3钩住骨折块，于螺钉孔4植入螺钉5，完成固定。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
