一种加压空心螺钉的制作方法

本实用新型涉及一种骨科内固定物，更具体的是涉及一种加压空心螺钉。

背景技术：

股骨颈骨折是骨科的常见多发病， 多发于老年人。 随着老龄化社会的逐渐来临，股骨颈骨折的发生率不断上升， 因此老年股骨颈骨折的治疗一直是创伤骨科研究的重点之一。

股骨颈骨折通常是采用加压空心螺钉来固定，术后出现股骨头塌陷坏死是股骨颈骨折常见的后遗症，股骨头下带蒂血管皮瓣植入、钽金属、植骨、人工关节置换等均是其二期治疗方法，以上的这些治疗方法都需要取出加压空心螺钉。但是目前所采用加压空心螺钉为深螺纹的松质骨螺钉，骨折愈合后骨痂会同螺钉结合在一起，增加了取出的难度。目前，临床上常用的加压空心螺钉的螺帽采用内六角设计，往往出现滑牙，取出困难的问题；为了解决取出困难的问题，也有的采用梅花设计，来解决此问题，但在器械的配合使用和对内植物强度都需要进一步的提高。

技术实现要素：

为了解决上述问题，本实用新型提供一种加压空心螺钉，该加压空心螺钉结构简单，便于术中的取出，减少行关节置换等二期手术时，因螺钉无法取出，增加手术难度，延长手术时间给患者带来风险。

本实用新型通过以下技术方案来实现：

一种加压空心螺钉，包括杆体，所述杆体的一端设置有螺纹，杆体的另一端设置有螺帽，所述螺帽为外六角形状；所述杆体的中心轴上设置有用于通过导针的通孔。

优选的，所述螺纹为自攻螺纹。

本实用新型与现有技术相比较，具有如下优点：

1、利用外六角螺帽代替传统的圆形螺帽，并配置相应螺刀，利于术中操作取出该加压空心螺钉。

2、将传统螺帽的内六角改为外六角螺帽后，中空部分只需存留导针直径即可，提高了螺帽的边缘厚度，增强螺帽抗变形能力，减少滑牙，利于该加压空心螺钉的取出。

3、减少行关节置换等二期手术时，因螺钉无法取出，增加手术难度，延长手术时间给患者带来风险。

4、减少因强行取出螺钉造成的骨折破坏，骨缺损甚至再骨折等并发症。

附图说明

图1是加压空心螺钉的示意图。

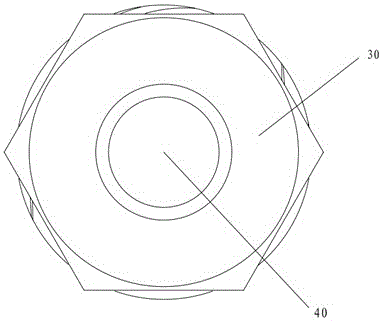

图2是加压空心螺钉的俯视图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步地详细描述。

如图1、图2所示，一种加压空心螺钉1，包括杆体10，所述杆体10的一端设置有螺纹20，杆体的另一端设置有螺帽30，所述螺帽30为外六角形状；所述杆体的中心轴上设置有用于通过导针的通孔40；位于螺纹和螺帽之间的杆体表面不设有螺丝，光滑设计。将传统螺帽的内六角改为外六角螺帽后，中空部分只需存留导针直径即可，提高了螺帽的边缘厚度，增强螺帽抗变形能力，减少滑牙，利于该加压空心螺钉的取出。进一步的，为了方便术中螺钉的使用，所述螺纹20为自攻螺纹。

本实用新型提供的加压空心螺钉使用时，首先根据患者情况手术采取相应体位，以方便操作、对患者无不适感为原则；然后将骨折端复位，通过透视确认骨折端复位的效果，穿入克氏针定位，并透视确认位置良好；纵向切口，切口大小已能放入内植物，并获得满意固定；分离皮下组织及肌肉直达股骨大粗隆部；最后使用，电钻钻孔、测深、选择合适长度的加压空心螺钉拧入。

以上所揭露的仅为本实用新型较佳实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型权利要求所作的等同变化，仍属本实用新型所涵盖的范围。
