一种可视产科用破膜器的制作方法

本实用新型涉及一种破膜器，特别是一种反光可视产科用破膜器。

背景技术：

现有的破膜器设计绝大部分不可视的；虽然现行也公开了一些可观察胎膜的破膜器，但是该破膜器使用微型摄像头和显示屏，使得破胎膜过程操作复杂，破膜器生产难度增加，造价更高。

技术实现要素：

本实用新型要解决的技术问题是：提供一种安全、可靠、简便、低成本的可视产科用破膜器。

解决上述技术问题的技术方案是：一种可视产科用破膜器，包括破膜管、破膜工具、观察器和光源，所述的破膜管为中空的透明结构圆管，该破膜管一端为连接端、另一端为破膜端，所述的破膜端为半圆弧形状结构，且该破膜端上开设有破膜口，所述破膜管靠近连接端的侧壁上开设有供破膜工具进出的进出口，所述的观察器为两端开口的中空结构，该观察器一端弯曲形成观察口，该观察器另一端为连接口，所述的观察器内设有用于观察的反光镜，所述破膜管的连接端以可拆卸方式与观察器的连接口连接，所述的破膜工具为一端设有破膜刀或者破膜针的操作杆。

本实用新型的进一步技术方案是：所述的观察器为“┘”形结构的管状观察管，该观察器纵向上端为观察口，该观察器横向左端为连接口，所述的反光镜与观察管内壁呈45°设置于观察管内的直角处。

所述的光源设置于观察管内并位于反光镜背面，所述的反光镜上设有透光照射区。

所述破膜管的连接端上设有卡块，所述观察管的连接口上设有与卡块相对应的卡槽。

所述破膜管与观察管通过螺纹方式连接。

所述的破膜刀为三角形结构。

所述的光源为冷光源。

所述破膜管的连接端为封闭结构。

所述的破膜管为透明的塑料管。

所述的光源设置于观察管的观察口并照向反光镜。

由于采用上述技术方案，本实用新型之一种可视产科用破膜器，具有以下有益效果：

1.本实用新型包括破膜管、破膜工具、观察器和光源，使用时将破膜管与观察器相连接，开启光源，将破膜管插入产道中并与胎膜接触，光线透过反光镜透光照射区、透明破膜管照射胎膜，然后通过观察器中的反光镜对光源进行反光以便可以观察到胎膜的位置，然后通过破膜工具穿入破膜管进行破膜，本实用新型可观察到胎膜的位置情况，提高破膜效率，防止盲目的插刺伤害到胎儿。所述的破膜端为半圆弧形状结构，且该破膜端的中心处开设有破膜口，该凸出的弧形结构破膜端方便插入产道并接触胎膜，避免孕妇感到不适，亦减免在操作进入产道过程中损伤周围组织。为了无菌破膜管和破膜刀可是一次性，而实用新型中所述破膜管的连接端以可拆卸方式与观察管的连接口连接，方便将破膜管与观察器分开或者连接，即可使得观察器可反复使用，节约成本。

2. 本实用新型中的破膜管靠近连接端的侧壁上开设有供破膜刀进出的进出口，该进出口不仅方便供破膜工具进出进行破膜，还可以使流入破膜管中的羊水从该进出口流出，并且连接端为封闭结构，避免对观测器污染。本实用新型通过反光镜来观察胎膜的位置情况，无需使用微型摄像头和显示屏，不仅大大降低了成本，还可以使得操作简单化，避免在操作过程中给产妇带来过多的不适，本实用新型结构简单、生产技术和原材料要求不高，能大批量生产，生产成本低，破膜率高等，即不会增加孕妇经济负担，也不会对孕妇造成意外损伤。不会增加环境污染。

下面，结合说明书附图和具体实施例对本实用新型之一种可视产科用破膜器的技术特征作进一步的说明。

附图说明

图1：本实用新型之一种可视产科用破膜器的结构示意图。

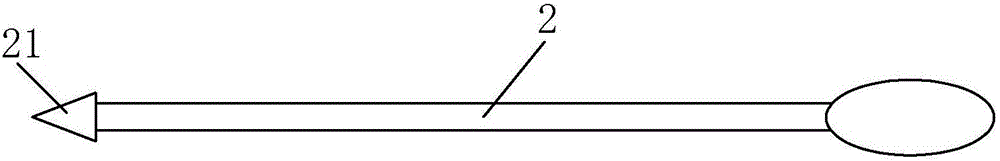

图2：本实用新型中破膜工具的结构示意图。

图3：本实用新型之一种可视产科用破膜器的结构示意图（光源设置于反光镜后面）。

图4：本实用新型中反光镜的结构示意图。

在上述附图中，各标号说明如下：

1-破膜管，11-破膜口，12-进出口，2-破膜工具，21-破膜刀，3-观察器，4-光源，5-反光镜，51-透光照射区，6-电源及控制器。

图中箭头方向为光源方向。

具体实施方式

一种可视产科用破膜器，包括破膜管1、破膜工具2、观察器3和光源4，所述的光源4为冷光源4。所述的破膜管1为中空的圆管，该破膜管1一端为连接端、另一端为破膜端，该破膜管1为透明结构，所述破膜管1的连接端为封闭结构，所述的破膜端为半圆弧形状结构，且该破膜端的中心处开设有破膜口11，所述破膜管1靠近连接端的侧壁上开设有供破膜工具2进出的进出口12。所述的观察器3为“┘”型两端开口的中空结构，该观察器3纵向上端为观察口，该观察器3横向左端为连接口，所述的观察器3内设有用于观察的反光镜5，即所述的观察器3可由观察管Ⅰ和观察管Ⅱ构成的观察管，所述的观察管Ⅰ和观察管Ⅱ垂直连接并相贯通，所述的观察管一端为连接口、另一端为观察口，所述的观察管内设有用于观察的反光镜5，该反光镜5可为一般的镜子，为了使得观察效果最佳，所述的反光镜5与观察管内壁呈45°角设置于观察管内的直角处，即所述的反光镜5两端分别设置于观察管Ⅰ和观察管Ⅱ的内壁上，并分别与观察管Ⅰ和观察管Ⅱ的内壁形成45°角。所述的光源4设置于观察管上并位于反光镜5背面（即非反光面），所述的反光镜5上设有透光照射区51，透光照射区51可为无水银的透光照射区或者照射孔，所述的光源4的光束通过反光镜5上透光照射区51照向破膜管1的破膜端处，所述的观察管反光镜5背面直角处设有控制光源4开关及电源的控制器6。所述破膜管1的连接端以可拆卸方式与观察管的连接口连接，即所述破膜管1的连接端上设有卡块，所述观察管的连接口上设有与卡块相对应的卡槽，所述破膜管1通过卡块和卡槽与观察管连接。所述的破膜工具2为一端设有破膜刀或者破膜针的操作杆，所述的破膜刀为三角形结构。为了减低成本，所述的破膜管1可为透明的塑料管。

作为本实施例的一种变换：所述破膜管1与观察管可通过螺纹方式连接。

作为本实施例的又一种变换：所述的光源4可设置于观察管的观察口且该光源4的光束照向反光镜5。

使用时将破膜管1与观察器3连接，打开光源4，然后将破膜管1的破膜端插入产道中并与胎膜接触，光线经过反光镜5射入破膜管1中照射到胎膜处，而胎膜反射的光线沿原路返回经反光镜5反射到观察器3的观察口，即可看到胎膜情况，然后将破膜工具2从进出口12进入到破膜管1中，再通过破膜口11进行破膜。破膜过程中产生的羊水可从破膜管1的进出口12流出，防止观测器3污染，破膜完毕后可将破膜管1从观察管上拆卸下来。
