一种风湿按摩设备的制作方法

本实用新型涉及一种按摩设备，尤其涉及一种风湿按摩设备。

背景技术：

风湿病是一组侵犯关节、骨骼、肌肉、血管及有关软组织或结缔组织为主的疾病，其中多数为自身免疫性疾病。发病多较隐蔽而缓慢，病程较长，且大多具有遗传倾向。在阴雨天气时，风湿病的发病率很高，病人会感觉很不舒适，现有技术的按摩设备无法适应关节的弯曲，达不到较好的按摩效果，且无法在走动时对膝盖按摩。

技术实现要素：

本实用新型的目的：提供一种风湿按摩设备，能使用安全可靠，按摩因风湿引起的关节不适。

为了实现上述目的，本实用新型的技术方案是：

一种风湿按摩设备，包括关节包裹层、包裹层外壳、四根关节绑带、四根第一弹力调节带、四块手持扣接片、四个定位扣接环、多个扣接凸起部、遥控器插槽、按摩遥控器、按摩装置、多根电加热丝及透气棉层；所述的关节包裹层及包裹层外壳的四周边缘处向内凹陷呈“X”形结构，所述的包裹层外壳的长度及宽度分别小于所述的关节包裹层的长度及宽度，所述的包裹层外壳固定设置在所述的关节包裹层的外端面上，且所述的关节包裹层及包裹层外壳为中部向外凸起的弧面结构；所述的四根关节绑带的一端分别固定连接在所述的关节包裹层的四个角上，所述的四根关节绑带的另一端分别与所述的四根第一弹力调节带的一端对应连接，所述的四根第一弹力调节带的另一端分别与所述的四块手持扣接片的一端对应连接，所述的四块手持扣接片的另一端分别与所述的四个定位扣接环对应连接；所述的多个扣接凸起部分别呈直线排列设置在所述的包裹层外壳上，位于所述的包裹层外壳的四个角上，所述的四个定位扣接环分别绕过关节与所述的多个扣接凸起部适配扣接；所述的遥控器插槽设置在所述的包裹层外壳上，位于所述的包裹层外壳的外端面中部，所述的按摩遥控器活动插入在所述的遥控器插槽内；所述的按摩装置设置在所述的关节包裹层上，位于所述的关节包裹层的内端面中部，所述的按摩装置通过所述的关节包裹层贴合在关节处；所述的多根电加热丝分别嵌入设置在所述的按摩装置内，所述的透气棉层贴合在所述的按摩装置的内端面上，罩盖在所述的多根电加热丝上。

上述的风湿按摩设备，其中，所述的四块手持扣接片的两端面上分别间隔设有多条防滑凸起，所述的多条防滑凸起与所述的手持扣接片为一体结构。

上述的风湿按摩设备，其中，所述的关节包裹层的内端面上设有多块防滑乳胶垫，位于所述的关节包裹层的四个角上。

上述的风湿按摩设备，其中，所述的关节包裹层上设有多根第二弹力调节带，位于所述的防滑乳胶垫与所述的按摩装置之间。

上述的风湿按摩设备，其中，所述的关节包裹层上设有包边，位于所述的关节包裹层的边缘处。

本实用新型能为关节进行按摩和保暖，缓解风湿疾病的不适，贴合身体轮廓，佩戴舒适，使用方便，结构简单，成本低。

附图说明

图1是本实用新型一种风湿按摩设备的主视图。

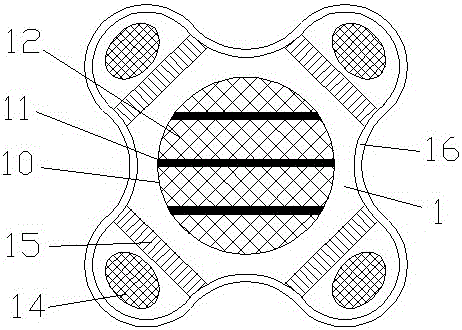

图2是本实用新型一种风湿按摩设备的关节包裹层的后视图。

具体实施方式

以下结合附图进一步说明本实用新型的实施例。

请参见附图1及附图2所示，一种风湿按摩设备，包括关节包裹层1、包裹层外壳2、四根关节绑带3、四根第一弹力调节带4、四块手持扣接片5、四个定位扣接环6、多个扣接凸起部7、遥控器插槽8、按摩遥控器9、按摩装置10、多根电加热丝11及透气棉层12；所述的关节包裹层1及包裹层外壳2的四周边缘处向内凹陷呈“X”形结构，所述的包裹层外壳2的长度及宽度分别小于所述的关节包裹层1的长度及宽度，所述的包裹层外壳2固定设置在所述的关节包裹层1的外端面上，且所述的关节包裹层1及包裹层外壳2为中部向外凸起的弧面结构；所述的四根关节绑带3的一端分别固定连接在所述的关节包裹层1的四个角上，所述的四根关节绑带3的另一端分别与所述的四根第一弹力调节带4的一端对应连接，所述的四根第一弹力调节带4的另一端分别与所述的四块手持扣接片5的一端对应连接，所述的四块手持扣接片5的另一端分别与所述的四个定位扣接环6对应连接；所述的多个扣接凸起部7分别呈直线排列设置在所述的包裹层外壳2上，位于所述的包裹层外壳2的四个角上，所述的四个定位扣接环6分别绕过关节与所述的多个扣接凸起部7适配扣接；所述的遥控器插槽8设置在所述的包裹层外壳2上，位于所述的包裹层外壳2的外端面中部，所述的按摩遥控器9活动插入在所述的遥控器插槽8内；所述的按摩装置10设置在所述的关节包裹层1上，位于所述的关节包裹层1的内端面中部，所述的按摩装置10通过所述的关节包裹层1贴合在关节处；所述的多根电加热丝11分别嵌入设置在所述的按摩装置10内，所述的透气棉层12贴合在所述的按摩装置10的内端面上，罩盖在所述的多根电加热丝11上。

所述的四块手持扣接片5的两端面上分别间隔设有多条防滑凸起13，所述的多条防滑凸起13与所述的手持扣接片5为一体结构，可起到防滑的作用，便于抓住手持扣接片5。

所述的关节包裹层1的内端面上设有多块防滑乳胶垫14，位于所述的关节包裹层1的四个角上，可与皮肤贴合，起到防滑的作用，乳胶材质亲肤舒适，避免皮肤的不适。

所述的关节包裹层1上设有多根第二弹力调节带15，位于所述的防滑乳胶垫14与所述的按摩装置10之间，具有一定的弹性，可适应关节的大小，达到包裹关节的目的。

所述的关节包裹层1上设有包边16，位于所述的关节包裹层1的边缘处，可起到保护和耐磨的作用，延长关节包裹层1的使用寿命。

使用时，将按摩装置10通过关节包裹层1包裹在关节处，抓住四块手持扣接片5，将四根关节绑带3绕过关节并使四个定位扣接环6扣接在扣接凸起部7上，选择不同位置的扣接凸起部7以及四根第一弹力调节带4的拉伸长度可用于调节关节包裹层1包裹的松紧度，同时能适应关节的大小；包裹层外壳2具有一定的硬度，可起到保护关节包裹层1和按摩装置10的作用，按摩装置10可用于按摩关节，多根电加热丝11可用于为关节保暖，透气棉层12可避免多根电加热丝11直接接触关节处的皮肤，避免了烫伤、过敏等情况的发生。

在本实用新型中，按摩遥控器9控制按摩装置10对关节进行按摩，并控制电加热丝11加热，属于现有技术，按摩装置10和电加热丝11可通过电池供电，或连接市电，本实用新型不再赘述。

在本实用新型的描述中，需要理解的是，术语“四周”、“外端”、“中部”、“长度”、“宽度”、“上”、“外”、“一端”、“另一端”、“外端”、“内”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“扣接”、“连接”、“固定”、“插入”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

综上所述，本实用新型能为关节进行按摩和保暖，缓解风湿疾病的不适，贴合身体轮廓，佩戴舒适，使用方便，结构简单，成本低。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构变换，或直接或间接运用附属在其他相关产品的技术领域，均同理包括在本实用新型的专利保护范围内。
