一种骨折整复固定装置的制作方法

本实用新型属于骨科骨折手术技术领域，具体涉及一种骨折整复固定装置。

背景技术：

目前，临床上在给病人进行骨折部位复位固定时大多是用钢板加钢钉固定，往往需要多个人的密切配合来完成，这样操作起来十分麻烦、费时费力，给医务人员增加了极大的工作难度。

技术实现要素：

本实用新型为了弥补现有技术的缺陷，提供了一种操作简单省力、固定快捷可靠、手术复位精细准确的骨折整复固定装置。

本实用新型是通过如下技术方案实现的：

一种骨折整复固定装置，包括固定基座、第一调节固定座和第二调节固定座，所述固定基座上通过旋转轴设有第一调节固定座和第二调节固定座，所述固定基座上设有调节槽，所述第一调节固定座和第二调节固定座两侧分别对称设有紧固连接臂，紧固连接臂上分别设有多个紧固螺钉，所述第一调节固定座和第二调节固定座上分别设有紧固螺纹杆，第一调节固定座和第二调节固定座上的紧固螺纹管均穿过调节槽并分别设有紧固螺母。

进一步，所述第一调节固定座和第二调节固定座上的紧固连接臂上各设有两个紧固螺钉。

进一步，所述第一调节固定座和第二调节固定座的紧固连接臂上的紧固螺钉均穿过紧固连接臂。

本实用新型的有益效果是：本实用新型一种骨折整复固定装置在给病人进行骨折部位复位固定时通过紧固连接臂上的紧固螺钉进行固定，之后分别通过第一调节固定座或第二调节固定座上的紧固螺纹杆进行调节，使第一调节固定座和第二调节固定座与固定基座成水平状，达到骨折复位固定的作用，操作简便、省时省力，减轻了医务人员的工作难度。

附图说明

下面结合附图对本实用新型作进一步的说明。

附图1为本实用新型的结构示意图；

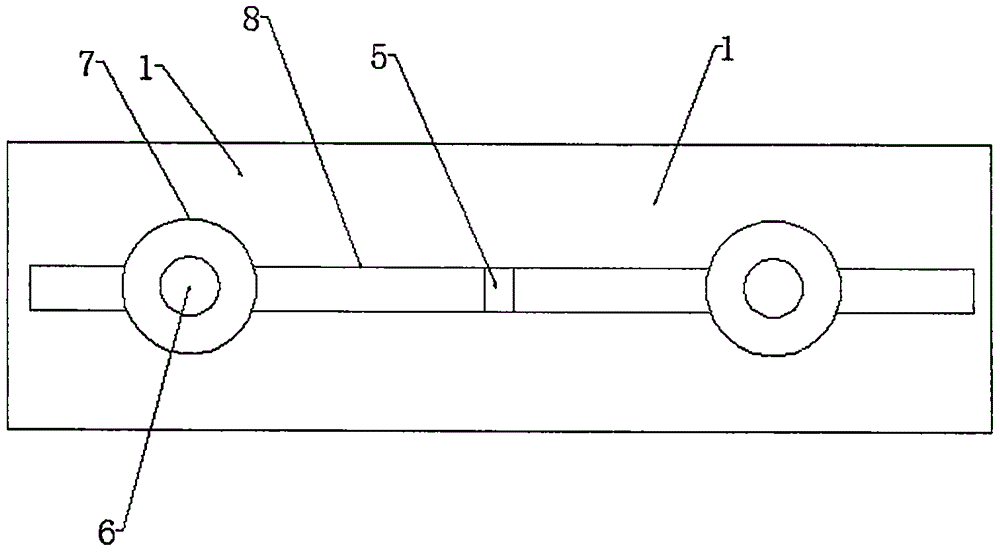

附图2为本实用新型的俯视图。

图中，1固定基座，2第一调节固定座，3第二调节固定座，4紧固连接臂，5旋转轴，6紧固螺纹杆，7紧固螺母，8调节槽，9紧固螺钉。

具体实施方式

附图1、2为本实用新型的一种具体实施例。该实用新型一种骨折整复固定装置，包括固定基座1、第一调节固定座2和第二调节固定座3，所述固定基座1上通过旋转轴5设有第一调节固定座2和第二调节固定座3，所述固定基座1上设有调节槽8，所述第一调节固定座2和第二调节固定座3两侧分别对称设有紧固连接臂4，紧固连接臂4上分别设有多个紧固螺钉9，所述第一调节固定座2和第二调节固定座3上分别设有紧固螺纹杆6，第一调节固定座2和第二调节固定座3上的紧固螺纹管均穿过调节槽8并分别设有紧固螺母7。

进一步，所述第一调节固定座2和第二调节固定座3上的紧固连接臂4上各设有两个紧固螺钉9。

进一步，所述第一调节固定座2和第二调节固定座3的紧固连接臂4上的紧固螺钉9均穿过紧固连接臂4。

本实用新型不局限于上述实施方式，任何人应得知在本实用新型的启示下作出的与本实用新型具有相同或相近的技术方案，均落入本实用新型的保护范围之内。

本实用新型未详细描述的技术、形状、构造部分均为公知技术。
