一种带音响的七彩香薰器的制作方法

本实用新型涉及音响及电子技术领域，具体涉及一种带音响的七彩香薰器。

背景技术：

随着人们生活水平的不断提高，对生活的品质也是不断提高，例如，在办公室、家里等场所越来越多的人使用香薰机，香薰机是通过超声波震荡设备产生高频震荡，而将水分子及溶解的植物精油分解成直径为0.1-5微米的纳米级冷雾散发于周围的空气之中，使空气充满香味，人们通过吸入此香味就能使芳香精油快速融入人体血液及淋巴液中，可加速体内新陈代谢，促进活细泡再生，增强身体免疫力，进而调节身体。

虽然香薰机对人们的身心健康有很大益处，也越来越受人们的欢迎，但现有香薰机的功能也仅仅限于香薰的功能，功能比较单一，而且结构也比较普通，不够美观。

技术实现要素：

本实用新型为了解决现有技术存在的上述问题，提供了一种结构精巧、美观，且不仅可享受音乐，而且七彩灯灯柱能进一步渲染室内的音乐氛围的带音响的七彩香薰器。

为实现上述目的，本实用新型提供了一种带音响的七彩香薰器，包括底座、精油盘和套设底座上的透明罩，所述透明罩包括具有喇叭状的内筒和由内筒的喇叭状开口向下翻转而形成罩住底座的外罩，所述底座的中心设有被内筒罩盖住的七彩灯灯柱，所述七彩灯灯柱的顶端设有超声波雾化器，所述内筒的喇叭状开口处设有环状盖，所述精油盘固定在环状盖的中央且底部与超声波雾化器接触，所述底座内设有电源模块、微处理器、通讯模块、语音控制模块和音响，所述微处理器分别与七彩灯灯柱、声波雾化器、通讯模块、语音控制模块、音响和电源模块相连。

作为本实用新型的优选技术方案，所述底座与透明罩的接触面上设有反光层，所述反光层具有以底座中心向外扩散的环形水波状，所述透明罩的材料为玻璃或塑料。

作为本实用新型的优选技术方案，所述通讯模块采用无线通讯方式与智能终端相连，所述无线通讯方式为Zigbee、Z-Wave、蓝牙、Wifi以及RF视频中的至少一种，所述智能终端为智能手机、智能手环或笔记本。

作为本实用新型的优选技术方案，所述无线通讯方式采用蓝牙通讯时，所述通讯模块的芯片采用蓝牙4.0版本。

作为本实用新型的优选技术方案，底座上设有用于电池充电和/或数据传输的USB接口，所述电池为聚合物充电电池。

作为本实用新型的优选技术方案，所述底座上还设有控制开关、T卡卡槽和耳麦插孔。

本实用新型的带音响的七彩香薰器可以达到如下有益效果：

本实用新型的带音响的七彩香薰器，通过包括底座、精油盘和套设底座上的透明罩，所述透明罩包括具有喇叭状的内筒和由内筒的喇叭状开口向下翻转而形成罩住底座的外罩，所述底座的中心设有被内筒罩盖住的七彩灯灯柱，所述七彩灯灯柱的顶端设有超声波雾化器，所述内筒的喇叭状开口处设有环状盖，所述精油盘固定在环状盖的中央且底部与超声波雾化器接触，所述底座内设有电源模块、微处理器、通讯模块、语音控制模块和音响，所述微处理器分别与七彩灯灯柱、声波雾化器、通讯模块、语音控制模块、音响和电源模块相连，使得用户在使用香薰灯的同时，不仅能够享受音乐和绚丽的七彩灯灯柱光，使得用户能同时得到嗅觉、视觉及听觉上的享受，让迫于生活的琐碎，工作的繁忙而处于精神紧张的心态得到放松、舒缓，而且本实用新型结构精巧、美观；另外，由于音响通过蓝牙与外部的智能终端相连，使得用户可通过智能终端自由控制香薰、音响功能，进而大大提高了用户的使用体验。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

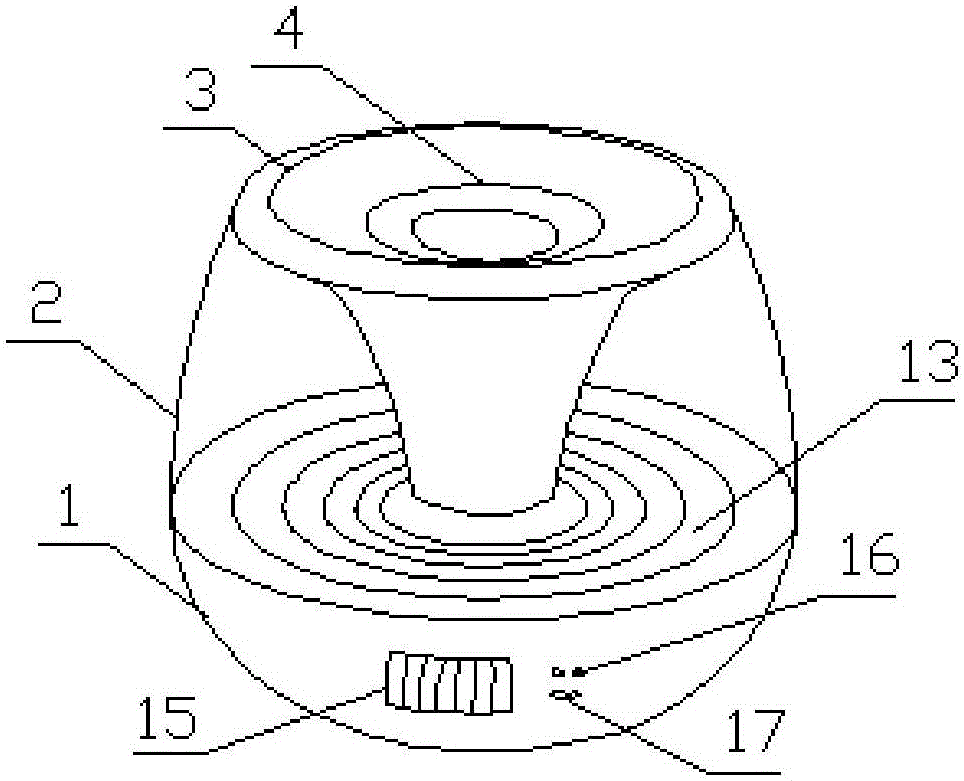

图1为本实用新型带音响的七彩香薰器提供的一实例的正面结构示意图。

图2为图1带音响的七彩香薰器的背面结构示意图。

图3为图1带音响的七彩香薰器的爆炸结构示意图。

图中：1、底座，11、七彩灯灯珠，12、超声波雾化器，13、反光层，14、控制开关，15、音响，16、耳麦插孔，17、T卡卡槽，2、透明罩，21、外罩，22、内筒，3、环状盖，4、精油盘。

本实用新型目的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1所示的带音响15的七彩香薰器，包括底座1、精油盘4和套设底座1上的透明罩2，所述透明罩2包括具有喇叭状的内筒22和由内筒22的喇叭状开口向下翻转而形成罩住底座1的外罩21，所述底座1的中心设有被内筒22罩盖住的七彩灯灯柱11，所述七彩灯灯柱11的顶端设有超声波雾化器12，所述内筒22的喇叭状开口处设有环状盖3，所述精油盘4固定在环状盖3的中央且底部与超声波雾化器12接触，所述底座1内设有电源模块、微处理器、通讯模块、语音控制模块和音响15，所述微处理器分别与七彩灯灯柱11、声波雾化器、通讯模块、语音控制模块、音响15和电源模块相连。

语音控制模块通过录入预存的语音指令，实现对带音响15的七彩香薰器进行操作控制，比如音响15的音乐播放控制，可实现音乐的音量调节、下一首或上一首歌曲的选择灯，还可以对超声波雾化器12启闭和工作强度的控制，具体实现方法，对于本专业的技术人员，是容易理解并可实现的，在此就不再一一说明。

所述底座1与透明罩2的接触面上设有反光层13，所述反光层13具有以底座1中心向外扩散的环形水波状，所述透明罩2的材料为玻璃或塑料,当七彩灯灯柱11发出的光照射到反射层然后向四周折射出去，具有环形水波状后，使光线产生漫反射，增加七彩灯光的光感效果。

所述通讯模块采用无线通讯方式与智能终端相连，所述无线通讯方式为Zigbee、Z-Wave、蓝牙、Wifi以及RF视频中的至少一种，所述智能终端为智能手机、智能手环或笔记本。

所述无线通讯方式采用蓝牙通讯时，所述通讯模块的芯片采用蓝牙4.0版本，其具有双模方案，向下兼容蓝牙V2.1+EDR和V3.0系统，传输速度可达3Mbit/s，同时兼容蓝牙V4.0（BLE）低功耗系统，采用蓝牙V4.0双模方案，具有低功耗，更强克服杂波信号干扰的能力，以及更好的向下的兼容性，非常适合智能终端与音响15之间的通讯，蓝牙4.0版本最高速度达到24Mbps，更快的速度就可以保证更高的音质，使其有足够的能力承载码率更高的音乐。

具体实施中，底座1上设有用于电池充电和/或数据传输的USB接口，当所述USB接口用数据传输时，其与微处理器相连，所述电池为聚合物充电电池，聚合物电池充放电均能达到上等水平，采用软包无爆炸隐患，安全高效，电池还可以为18650电池或铝壳电池，电池种类根据实际需求和价格定位进行选取，所述底座1上还设有控制开关14、T卡卡槽17和耳麦插孔16，T卡卡槽17用于插入内存卡，用于存储音乐文件。

在使用音响15的七彩香薰器时，把七彩香薰器的精油到人精油盘4，打开控制按钮后，超声波雾化器12对精油盘4进行加热，使精油的香味挥发到空气中，同时七彩灯灯柱11发出七彩灯光点缀室内环境，灯光颜色按照预定程序自动改变。

在启用七彩香薰器上的音响15功能后，音响15可以播放内部存储的音乐，通过蓝牙连接智能终端后，与智能终端同步播放音乐，此时七彩灯灯柱11的灯光可通过选择，实现同音乐节凑而改变，真正实现嗅觉、视觉及听觉的结合。

虽然以上描述了本实用新型的具体实施方式，但是本领域熟练技术人员应当理解，这些仅是举例说明，可以对本实施方式做出多种变更或修改，而不背离本实用新型的原理和实质，本实用新型的保护范围仅由所附权利要求书限定。
