一种心电监护仪导线的收纳装置的制作方法

本实用新型涉及医疗器械，特别是一种心电监护仪导线的收纳装置。

背景技术：

心电监护仪是医院实用的精密医学仪器，能同时监护病人的动态实用的精密医学仪器，其通常是通过导线与患者的身体相连，但是在实际使用过程中，发现存在以下问题：

1）心电监护仪的导联、袖带、电源以及监测血氧饱和度的导联线（导线）较长,容易相互交叉打结；

2）导联线散放于病床上影响整洁美观；

3）在使用中和使用后导线常杂乱不齐、相互缠绕、随处散落，不易管理；

4）导联线还容易在变换体位时被患者压在身体下，影响病人舒适度；

5）过长的导线还易落在地上，造成脚踩等损坏，增加科室成本；

6）由在临床工作中带来不便,尤其在抢救患者时费时费力,延误抢救时间、引起医疗纠纷；

7）增加了监护仪安置和导联线收纳的时间，增加护士工作量。

因此，其改进和创新势在必行。

技术实现要素：

针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种心电监护仪导线的收纳装置，可有效解决心电监护仪导线收纳整理的问题。

本实用新型解决的技术方案是，一种心电监护仪导线的收纳装置，包括心电监护仪和装在心电监护仪侧面上的导线，导线所在侧的心电监护仪上设置有收纳盒，收纳盒内经转轴装有旋转的绕线轮，导线绕装在绕线轮上，一端与心电监护仪的接口相连，另一端通过收纳盒侧壁上的穿孔伸出收纳盒，导线穿出位置的收纳盒外壁上设置有用于固定导线的线卡，转轴的一端伸出收纳盒，伸出部分的转轴上设置有用于控制绕线轮旋转的手柄。

本实用新型结构新颖独特，简单合理，易生产，成本低，导线收放自如，大大减少了护士的工作量，延长了导线的使用寿命，有效避免了因导线杂乱耽误治疗时机的情况，使用方便，效果好，有良好的社会和经济效益。

附图说明

图1为本实用新型的侧视图。

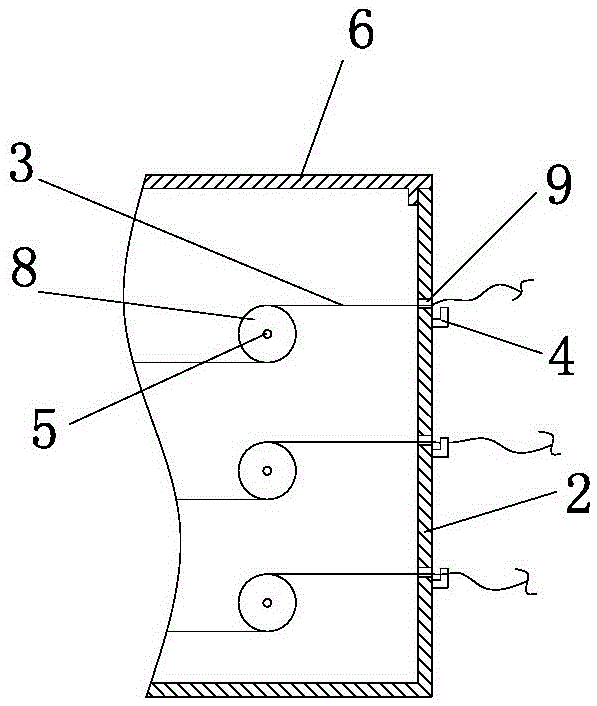

图2为本实用新型收纳盒的剖视图。

图3为本实用新型绕线轮的安装示意图。

图4为本实用新型线卡的结构示意图。

具体实施方式

以下结合附图对本实用新型的具体实施方式作进一步详细说明。

由图1-4给出，本实用新型包括心电监护仪1和装在心电监护仪侧面上的导线3，导线3所在侧的心电监护仪上设置有收纳盒2，收纳盒内经转轴5装有旋转的绕线轮8，导线3绕装在绕线轮上，一端与心电监护仪的接口相连，另一端通过收纳盒侧壁上的穿孔9伸出收纳盒，导线穿出位置的收纳盒外壁上设置有用于固定导线的线卡4，转轴5的一端伸出收纳盒，伸出部分的转轴上设置有用于控制绕线轮旋转的手柄7。

为保证使用效果，所述的收纳盒2上部设置有活动盖板6，收纳盒为上部开口的中空结构，活动盖板的底部设置有与收纳盒上口部相对应的凸台，活动盖板通过凸台卡装在收纳盒的上口部，活动盖板打开后可对收纳盒内部的导线进行拆装；

所述的绕线轮8上设置有绳槽8a，构成导线的绕线空间；

所述的绕线轮与导线的数量相等且一一对应；

所述的转轴5经轴承10水平装在收纳盒2上；

所述的线卡4是由固定在导线穿出位置的收纳盒外壁上的底座41和设置在底座上的弹性材料制成的弧形卡42构成的，弧形卡42的内径小于导线的外径，通过弹性可将导向固定在弧形卡内。

本实用新型使用时，直接将伸出收纳盒部分的导线向外拉，将监测端佩戴在患者身上即可，监测完毕后，通过手柄7旋装绕线轮，将导线绕装在绕线轮的绳槽内即可，需要固定导线时，可将导线通过尺寸配合卡装在线卡4上即可，与现有技术相比，本实用新型具有以下优点：

1、更好地维护设备，延长导线的使用寿命；

2、缩短临床护士安置和收纳心电监护仪导线的时间，有效提高了工作效率；

3、导线收纳后病房整洁美观；

4、导线整齐排列，不容易折裂，有效的保护心电监护仪的配件及线缆；

5、可以根据病人的使用长度随意调节导线长度；

6、手柄可以随意收回线缆，省时省力；

7、无需改变心电监护仪本身的内部结构，只需在心电监护仪的外部增加收纳盒即可，大大降低了生产成本；

8、收纳盒上设置有可掀开的盖板，可轻易更换导线，当出现卡线时也能进行调整，使用方便。
