一种可调式上肢抬高支架的制作方法

本实用新型涉及医用设备领域，具体是一种可调式上肢抬高支架。

背景技术：

目前，桡动脉径路已成为经皮冠状动脉疾病介入（PCI）操作常规选择，由于桡动脉穿刺术后上肢的相对局部制动，还需适度抬高术侧上肢，以防止穿刺处伤口出血及肢端肿胀。肢体过度抬高，会引起穿刺肢体的疲劳不适感，肢体放置过低，影响静脉回流，增加组织肿胀。临床中术后大多使用软枕或三角垫抬高术侧上肢，无法调整高度，稳固性又差，无法保证术侧上肢的稳固性及抬高高度。

技术实现要素：

本实用新型所要解决的问题在于克服上述现有技术之不足，提供一种结构简单，效果良好的可调式上肢抬高支架。

本实用新型是以如下技术方案实现的：一种可调式上肢抬高支架，包括垫板，所述垫板的一端铰接有可调节长度的支撑板，所述支撑板的两侧分别固定有绑带和固定扣，所述绑带上设有若干与固定扣配合使用的通孔，所述支撑板上端的两侧设有防止上肢滑动的挡板；所述垫板和支撑板的另一端通过剪叉装置连接在一起，所述剪叉装置由一端铰接在一起的上剪叉和下剪叉组成，所述上剪叉和下剪叉的另一端分别铰接在支撑板和垫板上；所述上剪叉与下剪叉的铰接处穿接有丝杠，所述丝杠的一端穿过上剪叉与下剪叉的铰接处连接有丝母，所述丝母连接有高度调节杆。

其进一步是：所述支撑板上设有若干通气孔。

所述支撑板由可相对滑动的上支撑板和下支撑板组成，所述上支撑板和下支撑板为空心方管，所述上支撑板套接在下支撑板外，所述上支撑板和下支撑板的侧壁设有若干用于固定相对位置的螺栓孔。

所述支撑板的上方依次设有一次性护理用布层、乳胶垫层和硬质塑料支撑板层。

所述绑带和挡板的材料为乳胶。

所述上剪叉与下剪叉的外周套有可相对滑动的上支撑管与下支撑管，所述上支撑管与下支撑管的一端分别固定在支撑板与垫板上。

所述下支撑管的长度大于上支撑管的长度，所述上支撑管套在下支撑管外。

所述高度调节杆由把柄、连杆和摇杆组成，所述把柄为套在丝杠外的空心管，所述把柄的一端与丝母固定在一起，所述把柄的另一端通过连杆连接有与把柄方向一致的摇杆，所述摇杆与连杆铰接。

所示摇杆靠近连杆的一侧设有半球形凸起，所示连杆设有与凸起配合使用的凹槽。

本实用新型具有如下优点：本实用新型的可调式上肢抬高支架设有通过高度调节装置连接的垫板和支撑板，通过调节高度调节装置可实现垫板和支撑板之间角度的调节；同时支撑板的长度可根据病人的臂长进行调节，为病人提供了舒适的使用体验，另外支撑板上板有绑带，方便病人手臂的固定，增强了整体装置的稳定性。

附图说明

图1是本实用新型的整体结构示意图；

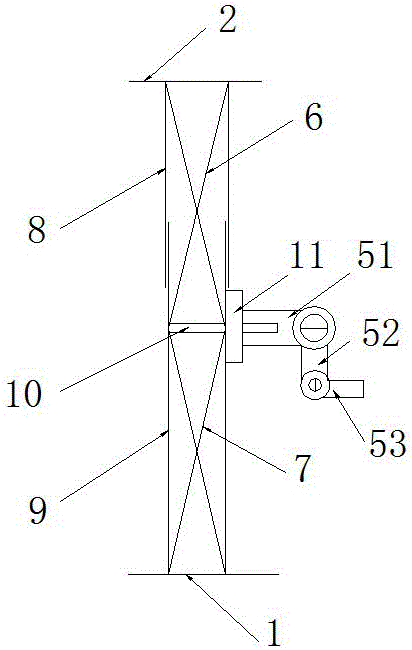

图2是本实用新型高度调节装置的结构示意图；

图3是本实用新型上支撑板与下支撑板的连接示意图；

图4是本实用新型高度调节装置的结构示意图；

图中：1、垫板，2、支撑板，3、绑带，4、固定扣，5、高度调节杆，6、上剪叉，7、下剪叉，8、上支撑管，9、下支撑管，10、丝杠，11、丝母，12、螺栓孔，13、凸起，14、凹槽，21、上支撑板，22、下支撑板，23、通气孔，24、挡板，51、把柄，52、连杆，53、摇杆。

具体实施方式

如图1至图4所示的一种可调式上肢抬高支架，包括垫板1，所述垫板1的一端铰接有可调节长度的支撑板2，所述支撑板2的两侧分别固定有绑带3和固定扣4，所述绑带3上设有若干与固定扣4配合使用的通孔，所述支撑板2上端的两侧设有防止上肢滑动的挡板24；所述垫板1和支撑板2的另一端通过剪叉装置连接在一起，所述剪叉装置由一端铰接在一起的上剪叉6和下剪叉7组成，所述上剪叉6和下剪叉7的另一端分别铰接在支撑板2和垫板1上，所述上剪叉6与下剪叉7的铰接处穿接有丝杠10，所述丝杠10的一端穿过上剪叉6与下剪叉7的铰接处连接有丝母11，所述丝母11连接有高度调节杆5。所述绑带3和挡板24的材料为乳胶。本实用新型的可调式上肢抬高支架由垫板和支撑板组成，垫板与支撑板在一端铰接，另一端通过可调节高度的装置连接在一起，该可调节高度的装置为剪叉装置，由上下两个剪叉组成，上剪叉的一端铰接在支撑板上，下剪叉的一端铰接在垫板上，上下剪叉的另一端铰接在一起，上下剪叉的铰接处穿接有丝杠，丝杠两端均穿过剪叉铰接处，一端连接有丝母，另一端固定挡块，防止丝杠滑落；旋转丝母，便可调节上下剪叉的长度，实现支撑板与垫板之间角度的调节，其中丝母连接有高度调节杆，方便旋转丝母；支撑板的长度可根据使用者上肢的尺寸进行调节，支撑板的两侧分别设有绑带和固定扣，绑带上设有若干与固定扣配合使用的通孔，根据使用者上肢的尺寸调节绑带固定的松紧；支撑板上端的两侧设置的挡板，可有效固定上肢的位置不发生左右移动，起到固定手臂的作用；绑带与挡板的材料为乳胶，保证使用的舒适性。

如图1至图4所示的一种可调式上肢抬高支架，所述支撑板2上设有若干通气孔23。所述支撑板2的上方依次设有一次性护理用布层、乳胶垫层和硬质塑料支撑板层。支撑板上设有通气孔，增加支撑板的透气性；支撑板主要由三层组成，从上到下分别为一次性护理用布层、乳胶垫层和硬质塑料支撑板层，即保证了支撑板的强度，同时也保证了支撑板的卫生性和舒适度。

如图1至图4所示的一种可调式上肢抬高支架，所述支撑板2由可相对滑动的上支撑板21和下支撑板22组成，所述上支撑板21和下支撑板22为空心方管，所述上支撑板21套接在下支撑板22外，所述上支撑板21和下支撑板22的侧壁设有若干用于固定相对位置的螺栓孔12。本实用新型的支撑板由上支撑板与下支撑板组成，上下支撑板为空心方管型，上支撑板套接在下支撑板外，调节上下支撑板的相对位置实现支撑板长度的调节，在上下支撑板的侧壁设有若干螺栓孔，通过螺栓对上下支撑板进行固定。

如图1至图4所示的一种可调式上肢抬高支架，所述上剪叉6与下剪叉7的外周套有可相对滑动的上支撑管8与下支撑管9，所述上支撑管8与下支撑管9分别固定在支撑板2与垫板1上。所述下支撑管9的长度大于上支撑管8的长度，所述上支撑管8套在下支撑管9外。本实用新型的上下剪叉外罩有上下支撑管，上支撑管的一端固定在支撑板上，下支撑管的一段固定在垫板上，下支撑管的长度大于下支撑管的长度并且上支撑管套在下支撑管外，上下支撑管的长度不小于剪叉装置的最大长度，当剪叉装置的高度变化时，上下支撑管之间发生相对运动，并且可始终保持覆盖在剪叉装置外。

如图1至图3所示的一种可调式上肢抬高支架，所述高度调节杆5由把柄51、连杆52和摇杆53组成，所述把柄51为套在丝杠10外的空心管，所述把柄51的一端与丝母11固定在一起，所述把柄51的另一端通过连杆52连接有与把柄51方向一致的摇杆53，所述摇杆53与连杆52铰接。所示摇杆53靠近连杆52的一侧设有半球形凸起13，所示连杆52设有与凸起13配合使用的凹槽14。本实用新型的高度调节装置由把柄、连杆和摇杆组成，把柄与丝母固定在一起，当转动摇杆时，便可带动丝母转动；把柄套在丝杠外，为丝杠提供了活动空间；连杆和摇杆之间设有凹槽和凸起，当不需要进行高度调节时，通过凹槽与凸起的配合便可将摇杆收起，起到保护的作用。
