可穿戴式呼吸机的制作方法

本实用新型涉及呼吸辅助装置，特别涉及一种可穿戴式呼吸机。

背景技术：

阻塞性睡眠呼吸暂停低通气综合征(OSAHS)是一种病因不明的睡眠呼吸疾病，临床表现有夜间睡眠打鼾伴呼吸暂停和白天嗜睡。由于暂停引起反复发作的夜间低氧和高碳酸血症，可导致高血压、冠心病，糖尿病和脑血管疾病等并发症及交通事故，甚至出现夜间致死，是一种有潜在致死性的睡眠呼吸疾病。治疗睡眠呼吸暂停综合征除手术外现通用器械治疗比较常用的是口腔矫正器。

口腔矫正器的原理是通过在口腔佩戴模型，使下颌前移，带动压迫呼吸道的软组织前移，从而扩宽呼吸道，使呼吸变畅通。目前矫正器主要分为一体式矫正器和分体式矫治器。

一体式矫正器又称软合垫式矫正器，由弹性材料制成，依靠矫治器入牙齿硬组织的倒凹获得固位力。分体式矫治器是半预成可调式下颌前移器。上下颌两部分覆盖全牙列河面和轴面，彼此之间以杆连接。一体式矫正器的主要缺点是只适用于轻度患者，佩戴会引起下颌关节处不适及疼痛，并会造成口鼻干燥。使用时常出现患者无意识状态下的脱落，造成潜在危险。造价高昂。

据估计，我国目前患有睡眠呼吸暂停综合征的人约有3000万～5000万！60岁以上的人，患有睡眠呼吸暂停综合征的有20％～40％。睡眠呼吸暂停综合征正吞噬着我们的睡眠，危害着我们的健康。如果人在睡眠时每小时呼吸暂停次数超过20次，其5年死亡率将超过11％，8年死亡率达到37％。全球每天有3000人死于睡眠呼吸暂停综合征及其相关疾病。

技术实现要素：

本实用新型的目的是提供一种可穿戴式呼吸机。

根据本实用新型的一个方面，提供了一种可穿戴式呼吸机，包括：

面罩，面罩设有鼻罩，鼻罩的位置和形状均与鼻孔相对应，鼻罩设有呼吸阀，当吸气时呼吸阀闭合，当呼气时呼吸阀打开；

绑带装置，用于将面罩固定安置于使用者头部；

输气装置，包括鼓风机和输气管，输气管用于连接鼓风机与鼻罩，输气管设有单向阀，单向阀向鼻罩的方向导通；

控制单元，与鼓风机连接，控制单元按预先设定的压力值，控制鼓风机的工作状态，使鼓风机持续输出一定水平正压和流量的气流。

采用以上技术方案的可穿戴式呼吸机鼓风机可以根据预先的设定持续输出一定水平正压和流量的气流，通过输气管与鼻罩施加到病人的上呼吸道，在整个呼吸周期中对上气道施加预先设定的恒定正压，通过正压气流保持病人的上气道开放和通畅，消除睡眠打鼾、低通气和睡眠呼吸暂停。

在一些实施方式中，输气管上还串联有加湿装置，加湿装置主要由可以储存水的储水盒构成，鼓风机输出的气流从一侧进入储水盒，再由另一侧输出至鼻罩。由此，可以使通过鼻罩吸入的空气保持一个恒定的湿度，避免长期使用造成的口鼻干燥以及由此引发的鼻炎、鼻充血、鼻出血等症状。

在一些实施方式中，加湿装置还包括加温装置，加温装置设于加湿装置内部，且受控制单元控制。由此，可以使通过鼻罩吸入的空气保持一个恒定的温度，避免过冷的空气对呼吸道的刺激。

在一些实施方式中，输气装置和控制单元设于绑带装置内部。由此该可穿戴式呼吸机可以减少气管重量压力。佩戴者可以自由改变睡姿，彻底解决气管牵扯的问题。

在一些实施方式中，绑带装置包括头部绑带和背心式绑带，背心式绑带与头部绑带通过输气管相连接，鼓风机安装于背心式绑带内部。

在一些实施方式中，控制单元还设有输入接口和输出接口。输入接口和输出接口可以方便地对该可穿戴式呼吸机的工作参数进行设定，并导出相关记录。

在一些实施方式中，鼻罩内部还设有空气滤材，呼吸时气体通过空气滤材。空气滤材可以过滤空气中的微小颗粒。而且还可以提供一个恒定的呼吸阻力，使通过鼻罩输入的气流的压力更加稳定，可以避免正压气流造成的胸部不适、吞气、耳膜不适、呼吸费力、幽闭恐惧，罕见出现气胸、颅内积气的症状。

在一些实施方式中，控制单元还设有用于检测输气管内部压力的检测模块。佩戴者呼吸道受阻时输气管内部压力会增大。由此，控制单元可以监控并记录佩戴者在睡眠过程中发生OSAHS的频率和持续时间，为进一步进行医学治疗提供重要的依据。

在一些实施方式中，还包括用于向系统供电的电池模块。由此，该可穿戴式呼吸机体积较小，便于佩带。患者佩戴后活动不会受限，也不会影响睡眠质量。

在一些实施方式中，鼻罩可以更换。由此更加卫生，也更加方便。

附图说明

图1为本实用新型一种实施方式的可穿戴式呼吸机的结构示意图。

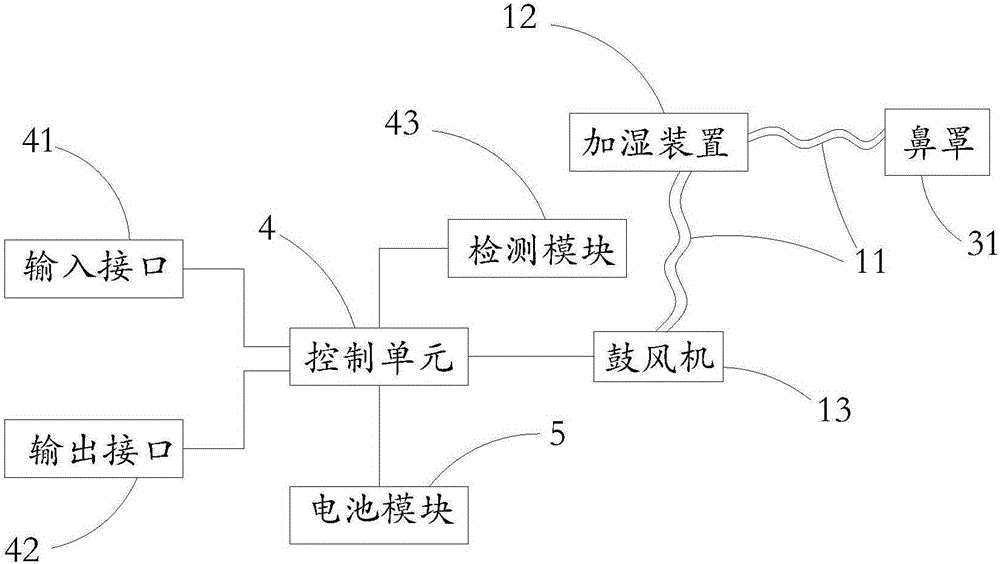

图2为图1所示可穿戴式呼吸机结构原理图。

具体实施方式

下面结合附图对本实用新型作进一步详细的说明。

图1和图2示意性地显示了根据本实用新型的一种实施方式的可穿戴式呼吸机。如图所示，该装置包括：面罩3，绑带装置，输气装置1和控制单元。

其中，面罩设有鼻罩31。

在其他的实施方式中，鼻罩31也可以直接佩戴。

鼻罩31的位置和形状均与鼻孔相对应。

鼻罩31设有呼吸阀。当吸气时呼吸阀闭合，当呼气时呼吸阀打开。

绑带装置包括头部绑带21和背心式绑带22。背心式绑带22与头部绑带21通过输气管11相连接。头部绑带22用于将面罩3固定安置于使用者头部。

输气装置1包括鼓风机13和输气管11。

输气管11用于连接鼓风机13与鼻罩31。

输气管11设有单向阀11a。单向阀11a向鼻罩31的方向导通。

控制单元4与鼓风机13连接。控制单元4按预先设定的压力值，控制鼓风机13的工作状态，使鼓风机13持续输出一定水平正压和流量的气流。

输气管11上还串联有加湿装置12。加湿装置12主要由可以储存水的储水盒构成。鼓风机13输出的气流从一侧进入储水盒，再由另一侧输出至鼻罩31。由此，可以使通过鼻罩31吸入的空气保持一个恒定的湿度，避免长期使用造成的口鼻干燥以及由此引发的鼻炎、鼻充血、鼻出血等症状。

加湿装置12还包括加温装置。加温装置设于加湿装置12内部，且受控制单元4控制。由此，可以使通过鼻罩31吸入的空气保持一个恒定的温度，避免过冷的空气对呼吸道的刺激。

输气装置1和控制单元4设于背心式绑带22内部。由此该可穿戴式呼吸机可以减少管路重量压力。佩戴者可以自由改变睡姿，彻底解决气管牵扯的问题。

控制单元4还设有输入接口41和输出接口42。输入接口41和输出接口42可以方便地对该可穿戴式呼吸机的工作参数进行设定，并导出相关记录。

鼻罩31内部还设有空气滤材。呼吸时气体通过空气滤材。空气滤材可以过滤空气中的微小颗粒。而且还可以提供一个恒定的呼吸阻力，使通过鼻罩31输入的气流的压力更加稳定，可以避免正压气流造成的胸部不适、吞气、耳膜不适、呼吸费力、幽闭恐惧，罕见出现气胸、颅内积气的症状。

控制单元4还设有用于检测输气管11内部压力的检测模块43。佩戴者呼吸道受阻时输气管11内部压力会增大。由此，控制单元4可以监控并记录佩戴者在睡眠过程中发生OSAHS的频率和持续时间，为进一步进行医学治疗提供重要的依据。

在本实施例中，该可穿戴式呼吸机还包括用于向系统供电的电池模块5。电池模块5主要由一块或者多块电池构成，可以采用可充电电池，也可以采用干电池。由此，该可穿戴式呼吸机体积较小，便于佩带。患者佩戴后活动不会受限，也不会影响睡眠质量。

在其他的实施例中，该可穿戴式呼吸机还可以采用外接电源供电。

在本实施例中，鼻罩31还可以更换。由此更加卫生，也更加方便。

采用以上技术方案的可穿戴式呼吸机，鼓风机13可以根据预先的设定持续输出一定水平正压和流量的气流，通过输气管11与鼻罩31施加到病人的上呼吸道，在整个呼吸周期中对上气道施加预先设定的恒定正压，通过正压气流保持病人的上气道开放和通畅，消除睡眠打鼾、低通气和睡眠呼吸暂停。

通过控制单元4，该可穿戴式呼吸机可以具有以下四种工作模式：

(1)CPAP模式：持续正压力单水平输出模式，也称作单水平常规模式。无论吸气相还是呼气相，只按设定的压力工作，鼻罩31内实际压力受患者呼吸的影响，不等于设定压力，呈现吸气相低于设定压力，呼气相高于设定压力。

(2)APAP模式：根据患者有无呼吸暂停、低通气情况及上呼吸道阻力的大小等，自动调整输出气流的压力。如果病人在一段时间内发生呼吸暂停，可穿戴式呼吸机的输气压力压力自动增加；如果病人在一段时间内呼吸恢复正常，压力自动降低。

(3)BPAP-S模式：双水平睡眠自主呼吸触发转换模式。可分别设定吸入压和呼出压，由患者自主呼吸触发进行吸呼压力转换。

(4)BPAP-T模式：双水平时间控制呼吸模式。按照设定的时间条件转换呼吸压力，不受患者自主呼吸的影响。可人工设定呼吸频率和吸呼比，并按设定的频率和吸呼比，进行双水平转换模式。

(5)BPAP-ST模式：双水平自主呼吸及呼吸停止自动转换时间控制模式。当患者有自主呼吸时，按BPAP-S模式工作；当患者自主呼吸停止时，自动由BPAP-S模式转换成BPAP-T模式工作；当患者恢复自主呼吸时，再自动由BPAP-T模式向BPAP-S模式转换。

以上所述的仅是本实用新型的一些实施方式。对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
