一种多功能骨科治疗床的制作方法

本实用新型涉及医疗设备技术领域，尤其涉及一种多功能骨科治疗床。

背景技术：

现有的骨科治疗床，其主要将病人的肩部、颈部、腿部固定在一个需要的姿势上，再进行治疗或手术，在治疗过程中由于病人高矮不同，需要医乎人员将床前后推移并固定，耗费大量人力物力，手术时需要在床边准备一个小车，放置需要使用的器械和手术中用到的刀和钳子，存放不够便捷。

技术实现要素：

针对上述问题中存在的不足之处，本实用新型提供一种多功能骨科治疗床。

为实现上述目的，本实用新型提供一种多功能骨科治疗床，包括：

身体上部治疗台、身体下部治疗台、控制面板、控制装置、刮刀装置和波源装置；其中，

所述上治疗台与所述身体下部治疗台通过腰部连接板连接；所述控制面板安装在所述身体上部治疗台的一侧；所述控制装置位于所述腰部连接板的下方与所述控制面板连接；所述刮刀装置设置在所述身体下部治疗台下面；所述波源装置安装在所述控制装置外部侧面；

所述身体上部治疗台下部与所述身体下部治疗台下部均安装有滚轮；

所述控制装置包括主框架，面板固定在所述主框架上部，在所述面板上开有供所述滚轮运行的轨道，所述面板下面安装有电机机构；

所述电机机构包括电机和减速箱，所述电机与所述减速箱连接，所述减速箱内部安装有齿轮A与齿轮B，所述齿轮A与所述齿轮B通过差速锁连接，在所述齿轮A上设置有与所述控制面板相连接的速度控制传感器；

所述速度控制传感器包括红外探头，和安装在所述齿轮A和所述齿轮B上的感应片；

所述刮刀装置包括箱体，刮刀设置在所述箱体内部的泡沫垫上；

所述刮刀包括手柄，在所述手柄前端安装有骨锉，刀片设置在所述骨锉前端，保护套套在所述刀片上；

钳子存放盒抽屉设置在所述身体上部治疗台下部一侧；

在所述钳子存放抽屉内部装有多个钳子，所述钳子包括两个结构相同的钳子元件A与钳子元件B，所述钳子元件A与所述钳子元件B中部通过销轴连接；所述钳子元件A包括钳头和钳柄；在所述钳头内侧中部加工有刃口，所述钳头内侧上部为钳口，在所述钳口上加工有凹凸纹；所述钳柄中部加工有凹槽，弹性件固定在所述凹槽内，所述钳柄末端设有圆环。

作为本实用新型进一步改进，所述身体上部治疗台上设有肩部固定带和胸部固定带。

作为本实用新型进一步改进，所述身体下部治疗台上设有小腿固定带、大腿固定带和脚部固定带。

作为本实用新型进一步改进，所述腰部连接板下部安装有红外线加热装置。

作为本实用新型进一步改进，两个所述滚轮中的一个与所述齿轮A通过链条连接。

作为本实用新型进一步改进，所述手柄与所述骨锉通过螺纹连接。

作为本实用新型进一步改进，所述手柄上设有防滑纹。

作为本实用新型进一步改进，所述弹性件为橡胶垫或弹簧。

作为本实用新型进一步改进，所述圆环内壁加工有防滑纹。

本实用新型的有益效果为：上治疗台与身体下部治疗台通过腰部连接板连接，控制面板安装在身体上部治疗台的一侧，控制装置位于所述腰部连接板的下方与控制面板连接，刮刀装置设置在身体下部治疗台下面，可将刀片和骨锉随意快速切换、操作简单、省时省力；波源装置安装在控制装置外部侧面，通过转盘实现透镜的更换，不一样的透镜有着不一样的焦点，能够实现聚焦焦点位置的变化，能够很好的进行长距离的治疗，结构简单，使用方便；身体上部治疗台下部与身体下部治疗台下部均安装有滚轮，调整方位方便快捷，面板固定在主框架上部，面板上开有供滚轮运行的轨道，面板下面安装有电机机构；钳子存放盒抽屉设置在所述身体上部治疗台下部一侧，结构合理，方便使用，成本低。

附图说明

图1为本实用新型一种多功能骨科治疗床的结构示意图；

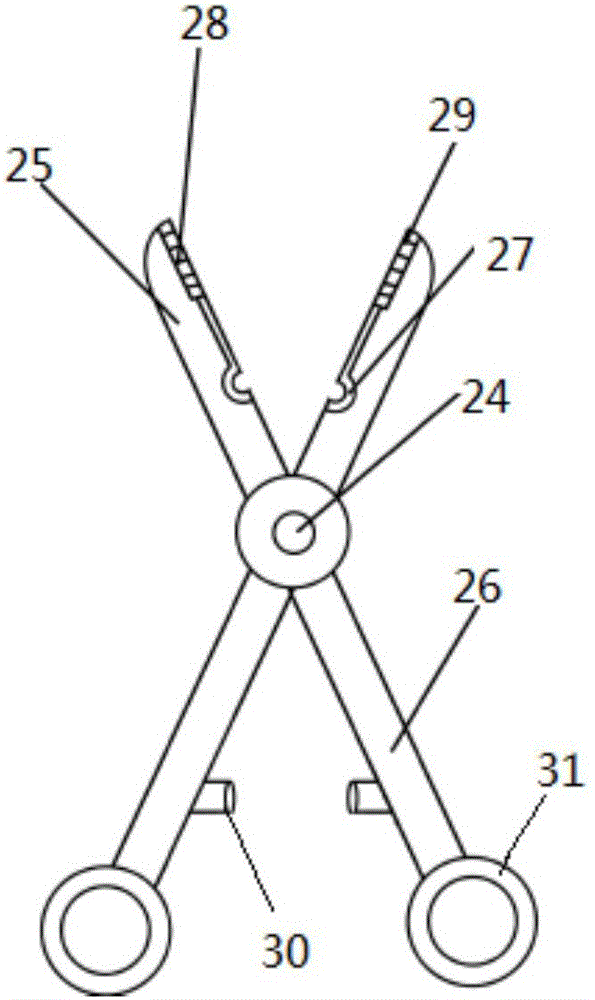

图2为本实用新型一种多功能骨科治疗床的钳子结构示意图；

图3为本实用新型一种多功能骨科治疗床的刮刀结构示意图；

图4为本实用新型一种多功能骨科治疗床的波源装置结构示意图。

图中：1、身体上部治疗台；2、身体下部治疗台；3、控制面板；4、刮刀装置；5、波源装置；501、外壳；502、透镜；503、电磁盘；504、水囊；505、转盘；506、弹性钢珠；507、半球形凹槽；508、中心转轴；509、保护罩；510、窗口；511、密封门；6、腰部连接板；7、滚轮；8、主框架；9、面板；10、电机；11、减速箱；12、齿轮A；13、齿轮B；14、差速锁；15、速度控制传感器；16、红外探头；17、感应片；18、手柄；19、骨锉；20、刀片；21、保护套；22、螺纹；23、钳子存放盒抽屉；24、销轴；25、钳头；26、钳柄；27、刃口；28、钳口；29、凹凸纹；30、弹性件；31、圆环；32、肩部固定带；33、胸部固定带；34、大腿固定带；35、小腿固定带；36、脚部固定带。

具体实施方式

如图1所示，本实用新型实施例的一种多功能骨科治疗床，包括：身体上部治疗台1、身体下部治疗台2、控制面板3、控制装置、刮刀装置4和波源装置5；其中，身体上部治疗台1与身体下部治疗台2通过腰部连接板6连接；控制面板3安装在身体上部治疗台1的一侧；控制装置位于腰部连接板6的下方与控制面板3连接；刮刀装置4设置在身体下部治疗台2下面；波源装置5安装在控制装置外部侧面，身体上部治疗台1下部与身体下部治疗台2下部均安装有滚轮7。控制装置包括主框架8，面板9固定在主框架8上部，在面板9上开有供滚轮7运行的轨道，面板9下面安装有电机机构。电机机构包括电机10和减速箱11，电机10与减速箱11连接，减速箱11内部安装有齿轮A12与齿轮B13，齿轮A12与齿轮B13通过差速锁14连接，在齿轮A12上设置有与控制面板3相连接的速度控制传感器15。速度控制传感器15包括红外探头16，和安装在齿轮A12和齿轮B13上的感应片17。

如图2所示，钳子存放盒抽屉23设置在身体上部治疗台1下部一侧，在钳子存放抽屉23内部装有多个钳子，钳子包括两个结构相同的钳子元件A与钳子元件B，钳子元件A与钳子元件B中部通过销轴24连接；钳子元件A包括钳头25和钳柄26；在钳头25内侧中部加工有刃口27，钳头25内侧上部为钳口28，在钳口28上加工有凹凸纹29；钳柄26中部加工有凹槽，弹性件30固定在凹槽内，钳柄26末端设有圆环31。

如图3所示，刮刀装置4包括箱体，刮刀设置在箱体内部的泡沫垫上，刮刀包括手柄18，在手柄18前端安装有骨锉19，刀片20设置在骨锉19前端，保护套21套在刀片20上。身体上部治疗台1上设有肩部固定带32和胸部固定带33，身体下部治疗台2上设有小腿固定带35、大腿固定带34和脚部固定带36。腰部连接板6下部安装有红外线加热装置。两个滚轮7中的一个与齿轮A12通过链条连接。手柄18与骨锉19通过螺纹22连接，手柄18上设有防滑纹，弹性件30为橡胶垫或弹簧，圆环31内壁加工有防滑纹。

如图4所示，波源装置5，包括外壳501，在外壳501内部设有电磁盘503，电磁盘503的前端设有透镜502，在透镜502的前端设有水囊504，电磁盘503前端设有转盘505，透镜502设置在转盘505上，转盘505中心转轴508位于外壳501上，转盘505上的透镜502至少两个，转盘505的柱面上设于半球形凹槽507，在外壳501上设有弹性钢珠506，弹性钢珠506与半球形凹槽507配合实现定位，透镜502为四个；转盘505上设有保护罩509与外壳501形成内腔，在保护罩505上设有一窗口510，的窗口510上设有一密封门511。通过转盘505的转动，实现透镜502的更换，并通过弹性钢珠506与半球形凹槽507的配合实现对转盘505的定位，透镜502的更换实现焦点位置的可调节，整个装置的结构简单，调节方便，实现多合一波源装置的使用。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
