人工气道加湿装置的制作方法

本实用新型涉及医疗器械技术领域，具体而言，涉及一种人工气道加湿装置。

背景技术：

人工气道是将导管经上呼吸道置入气管或直接置入气管所建立的气体通道。人工气道是为保证气道通畅而在生理气道与空气或其他气源之间建立的有效连接，为气道的有效引流、通畅、机械通气、治疗肺部疾病提供条件。但是人工气道吸入的氧气是干燥、寒冷的，容易引起痰液粘稠，甚至形成痰痂，造成病人气道阻塞或造成更严重的后果，增加病人使用呼吸机时间和住院天数，影响治疗效果。

技术实现要素：

有鉴于此，本实用新型实施例的目的在于提供一种人工气道加湿装置。

第一方面，本实用新型实施例提供一种人工气道加湿装置，包括杯体、氧气管以及第一加热导线，所述杯体为中空结构，所述第一加热导线环绕所述杯体，所述氧气管设置于所述杯体内，所述氧气管包括第一端口和第二端口，所述第二端口与所述杯体外连通，所述杯体还设置有开口，所述开口用于与人工气道端口连接，所述氧气管的外壁还设置有至少一个吸水管，所述吸水管用于将所述杯体内的湿化液吸至所述第一端口。

结合第一方面，本实用新型实施例还提供了第一方面的第一种可能实施方式，其中，所述第一端口与所述第二端口的截面为圆形，所述第一端口的直径小于所述第二端口的直径。

结合第一方面，本实用新型实施例还提供了第一方面的第二种可能实施方式，其中，所述杯体还设置有湿化液连接口，所述湿化液连接口用于向所述杯体内注入湿化液。

所述湿化液连接口可以连接输液器或微量泵管，可以实现向所述杯体内持续提供湿化液。

结合第一方面，本实用新型实施例还提供了第一方面的第三种可能实施方式，其中，还包括延长管，所述延长管的一端与所述开口连接，所述延长管的另一端用于与人工气道端口连接。

增加延长管后，可以通过延长管直接连接到人工气道端口上，方便调整杯体的位置，使杯体尽可能竖直放置。

结合第一方面的第三种可能实施方式，本实用新型实施例还提供了第一方面的第四种可能实施方式，其中，所述延长管的外壁缠绕有第二加热导线。

第二加热导线发热后将热量传递至所述延长管内，使延长管内的湿化后的氧气进一步加热，使其温度以尽可能接近病人体温。

结合第一方面，本实用新型实施例还提供了第一方面的第五种可能实施方式，其中，所述吸水管的横截面形状为圆形，所述吸水管的个数为两个，两个所述吸水管，对称设置于所述氧气管的两侧。

结合第一方面，本实用新型实施例还提供了第一方面的第六种可能实施方式，其中，所述吸水管的横截面形状为环形，所述吸水管环绕设置于所述氧气管的外壁。

结合第一方面，本实用新型实施例还提供了第一方面的第七种可能实施方式，其中，所述第二端口设置有连接件，所述第二端口通过所述连接件与供氧装置连接。

结合第一方面的第七种可能实施方式，本实用新型实施例还提供了第一方面的第八种可能实施方式，其中，所述连接件为卡扣或螺纹。

结合第一方面，本实用新型实施例还提供了第一方面的第九种可能实施方式，其中，所述杯体内设置有湿气入口，所述湿气入口与所述开口连通，所述湿气入口还设置有过滤网。

与现有技术相比，本实用新型的人工气道加湿装置，包括杯体、氧气管以及第一加热导线，所述杯体为中空结构，所述第一加热导线环绕所述杯体，所述氧气管设置于所述杯体内，所述氧气管包括第一端口和第二端口，所述第二端口与所述杯体外连通，所述杯体还设置有开口，所述开口用于与人工气道端口连接，所述氧气管的外壁还设置有至少一个吸水管。

通过给氧气管输入压缩氧气，使第一端口周围的压强降低，吸水管能将湿化液从杯体底部吸到第一端口处，第一端口输出的高压强的氧气再将吸上来的湿化液喷射为雾状，经开口进入到人工气道。而环绕在所述杯体的第一加热导线能将所述湿化液进行加热，使雾状的湿化液的温度升高，以接近人体体温，传输到人工气道的氧气即为湿润的、温度适宜的氧气，能够较好的防止不能自主呼吸的病人痰液粘稠，甚至痰痂的现象。

为使本实用新型的上述目的、特征和优点能更明显易懂，下文特举较佳实施例，并配合所附附图，作详细说明如下。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本实用新型实施例1提供的人工气道加湿装置的结构示意图。

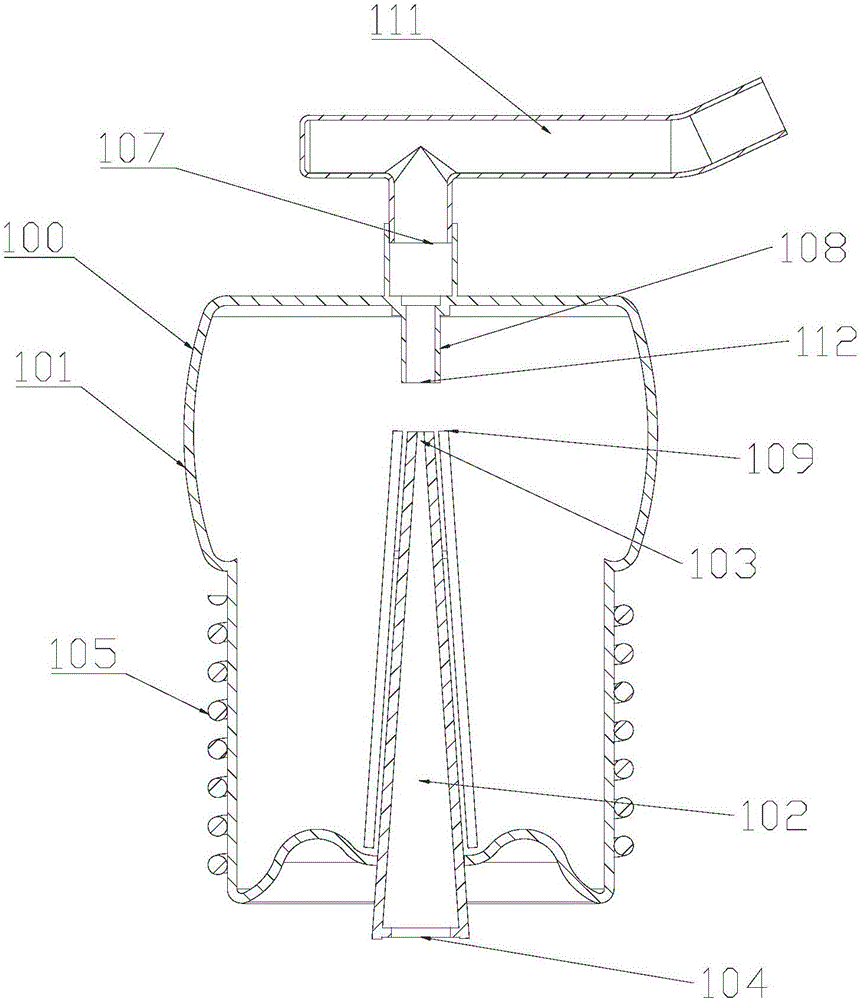

图2为本实用新型实施例1提供的人工气道加湿装置的剖视图。

图3为本实用新型实施例1提供的人工气道加湿装置的氧气管与吸水管的关系的截面图。

图4为本实用新型实施例1提供的人工气道加湿装置的另一视角的结构示意图。

图5为本实用新型实施例2提供的人工气道加湿装置的结构示意图。

图6为本实用新型实施例2提供的人工气道加湿装置的氧气管与吸水管的关系的截面图。

主要元件符号说明

人工气道加湿装置100；杯体101；氧气管102；第一端口103；第二端口104；第一加热导线105；第二加热导线106；开口107；湿气入口108；吸水管109；湿化液连接口110；延长管111；过滤网112。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

此外，术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例一

请参考图1，是本实用新型实施例1提供的人工气道加湿装置100的结构示意图。所述人工气道加湿装置100包括杯体101、氧气管102以及第一加热导线105，所述杯体101为中空结构，杯体101内为空腔，所述氧气管102设置于杯体101内，且氧气管102的一端从杯体101的底部伸出，用于连接供氧装置(例如氧气袋)的管线，向所述杯体101内供氧，当然在其他具体实施方式中，所述氧气管102的一端还可以从杯体101的其他位置伸出，例如杯体101侧壁。所述第一加热导线105环绕所述杯体101，当所述第一加热导线105通电后，为所述杯体101持续提供热能，使湿化后的氧气温度升高，以满足病人的需求。

所述杯体101的顶部还设置有开口107，所述开口107的一端还连接有延长管111，所述开口107与杯体101内的空腔连通，用于将湿化后的氧气传输至人工气道中。增加延长管111后，可以通过延长管111直接连接到人工气道端口上，方便调整杯体101的位置，使杯体101尽可能竖直放置。优选的，所述延长管111的长度为10厘米至20厘米。所述人工气道端口为人工气道的连接端口，及人工气道伸向外界的一端。

请参考图2，是本实用新型实施例1提供的人工气道加湿装置100的剖视图。所述氧气管102外壁设置有吸水管109，所述氧气管102包括第一端口103和第二端口104，所述第二端口104与外界连通。本实施例中，所述第二端口104是从杯体101底部伸出的，在其他具体实施方式中，所述第二端口104可以直接设置在杯体101底部或杯体101侧壁，只需要和杯体101外部连通，方便所述第二端口104与供氧装置连接即可。

所述氧气管102的形状为圆台形，即所述氧气管102第一端口103为小口端，所述第二端口104为大口端，所述第一端口103与所述第二端口104的横截面均为圆形，且所述第一端口103的直径小于所述第二端口104的直径。如此，能够有效的提高所述第一端口103输出的氧气的压力。

请参考图3，是实施例1提供的人工气道加湿装置的氧气管102与吸水管109的关系的截面图，本实施例中，所述吸水管109的横截面为圆形，且所述吸水管109的个数为两个，对称的设置在所述氧气管102的外壁。当然，吸水管109的个数并不作为对本实用新型的限制，在其他具体实施方式中，吸水管109的个数还可以为其他，例如1个、3个、4个等。

两个吸水管109的直径都可以生产的较小，当所述第一端口103输出氧气时，所述吸水管109的上端压强容易降低，能够将湿化液从杯体101底部吸上去，在通过所述第一端口103(请再次参考图3)输出的氧气将湿化液喷射为雾状。

请再次参考图2，所述杯体101内还可以设置湿气入口108，所述湿气入口108与所述开口107连通，湿气入口108邻近所述第一端口103，如此能够充分的吸收所述第一端口103输出的湿润的氧气，效率更高。所述湿气入口108的还可以设置过滤网112，设置过滤网112能够过滤杯体101内的湿化后的氧气中的颗粒物，以保证病人的肺部不受感染。

请参阅图2和图4，图4为本实用新型实施例1提供的人工气道加湿装置100的另一视角的结构示意图，为了方便湿化液(例如药液)能有效地从杯体101底部吸到所述吸水管109的上端，所述杯体101的底部向内凹陷。具体的，在所述氧气管102与所述杯体101侧壁之间设置有向杯体101内凹陷的环形凹槽。

本实施例中，所述第二端口104设置有螺纹，设置螺纹的目的在于，通过所述螺纹使氧气管102与供氧装置紧密连接。

实施例二

请参考图5，是本实用新型实施例2提供的人工气道加湿装置100的结构示意图，本实施例与实施例一的区别在于，本实施例的人工气道加湿装置100还包括湿化液连接口110以及第二加热导线106。

所述湿化液连接口110设置于所述杯体101的顶部，当然，在其他具体实施方式中，所述湿化液连接口110还可以设置在其他位置，例如，设置于所述杯体101的侧壁。所述湿化液连接口110可以连接输液器或微量泵管，可以实现向所述杯体101内持续提供湿化液。

所述第二加热导线106缠绕在所述延长管111上，所述第二加热导线106的一端可以通电，第二加热导线106发热后将热量传递至所述延长管111内，使延长管111内的湿化后的氧气进一步加热，使其温度以尽可能接近病人体温。

本实施例中，所述第二端口104设置有卡扣，设置卡扣的目的在于，通过所述卡扣使氧气管102与供氧装置的紧密连接，防止氧气泄露。

请参考图6，是本实用新型实施例2提供的人工气道加湿装置100的氧气管102与吸水管109的关系的截面图，所述吸水管109的横截面形状为环形，所述吸水管109包裹在所述氧气管102的外壁，所述吸水管109的内径和外径的距离较小，当所述第一端口103(请再次参考图2)输出氧气时，所述吸水管109的上端压强降低，能够将湿化液从杯体101底部吸上去，在通过所述第一端口103输出的氧气将湿化液喷射为雾状。

综上所述，本实用新型的人工气道加湿装置通过给氧气管输入压缩氧气，使第一端口周围的压强降低，吸水管能将湿化液从杯体底部吸到第一端口处，第一端口输出的高压强的氧气再将吸上来的湿化液喷射为雾状，经开口进入到人工气道。而环绕在所述杯体的第一加热导线能将所述湿化液进行加热，使雾状的湿化液的温度升高，以接近人体体温，传输到人工气道的氧气即为湿润的、温度适宜的氧气，能够较好的防止不能自主呼吸的病人痰液粘稠，甚至痰痂的现象。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应所述以权利要求的保护范围为准。
