一种离子导入仪的制作方法

本实用新型涉及一种辅助药物吸收的离子导入仪，属于医疗器械技术领域。

背景技术：

离子导入仪(中医定向透药治疗仪)是根据生物电药导理论、仿生学、热敷医学、中国古典中医医学及现代微电脑技术，在结合多年临床实践和大量用户反馈意见的基础上研制开发的新一代医疗仪器。仪器在设计上引用了先进的中频技术，成功的把中频药物导入和中频仿生按摩治疗技术及热治疗技术融为一体，因而该机具有中频药物导入和中频仿生按摩及热治疗的多重功能，调制的中频电流能促进皮肤电阻下降，扩张小动脉和毛细血管，改善局部血液循环，比低频电流更能到达人体组织的深部，并且皮肤感觉舒适，其镇痛和消炎的作用明显优于单一中频电疗和低频电疗，该仪器通过非对称中频电流产生的电场，对药物离子产生定向的推动力，使药物中的有效成分更深入、更有效地透过皮肤粘膜快速的进入人体，作用于患者病灶，具有消炎、消肿、镇痛、疏通经络、松解粘连、调节和改善局部循环的作用，能缓解和消除由于骨质增生压迫或刺激造成的交感神经及神经根的麻木、刺痛等症状。

药物的吸收需要穿过角质层，通过皮肤扩散，当碱性(或酸性)类物质(药物)浓度大时，会和皮肤蛋白结合形成薄膜，阻止皮肤吸收组份。

技术实现要素：

本实用新型的目的是提供便于一种增强药物吸收的离子导入仪。

为了达到上述技术目的，本实用新型的技术方案是：

一种离子导入仪，包括中低频脉冲电子发生器、导入离子头和液体中药垫，所述液体中药垫上设有导电网络层，中低频脉冲电子发生器通过导线导入离子头，液体中药垫设置在导入离子头上，所述液体中药垫上设置有PH值检装置。

所述PH值检装置包括试纸放置槽和试纸插入口，所述试纸放置槽与液体中药垫相通，试纸从试纸插入口插入试纸插入槽，并可从试纸插入口将试纸从试纸插入槽取出。

本实用新型离子导入仪的中低频脉冲电流对药物具有很好的促透作用和定向导入功能，PH值检装置能够有效地药物成分进行PH检测，当碱性(酸性)类物质(药物)浓度较大时，离子导入仪的PH值检装置将检测的结果反馈给患者或使用者，从而有意识地改变药物的PH值，进一步促进皮肤吸收药物组份。

附图说明

图1为本实用新型的结构示意图。

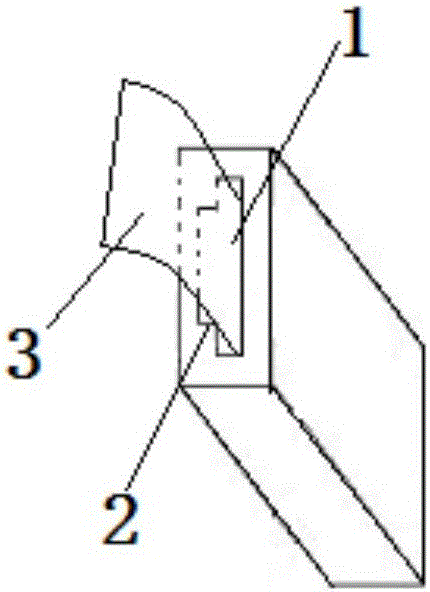

图2为PH值检装置示意图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

如图1所示，一种离子导入仪，包括中低频脉冲电子发生器、导入离子头和液体中药垫，所述液体中药垫上设有导电网络层，中低频脉冲电子发生器通过导线导入离子头，液体中药垫设置在导入离子头上，所述液体中药垫上设置有PH值检装置。

所述PH值检装置包括试纸放置槽1和试纸插入口2，如图2所示，所述试纸放置槽1与液体中药垫相通，试纸3(即PH试纸)从试纸插入口2插入试纸插入槽1，并可从试纸插入口2将试纸3从试纸插入槽1取出。

PH值检装置能够有效地药物成分进行PH检测，当碱性(酸性)类物质(药物)浓度较大时，离子导入仪的PH值检装置将检测的结果反馈给患者或使用者，即试纸的颜色变化给予反馈，从而有意识地改变药物的PH值，进一步促进皮肤吸收药物组份。

上述实施例不以任何方式限制本实用新型，凡是采用等同替换或等效变换的方式获得的技术方案均落在本实用新型的保护范围内。
