一种吸水性好的透气纸尿裤的制作方法

本实用新型涉及纸尿裤技术领域，具体为一种吸水性好的透气纸尿裤。

背景技术：

纸尿裤是专门针对婴幼儿、中老年尿失禁以及瘫痪的病人设计的护理卫生用品，此卫生用品因使用及更换方便，大大减轻了护理人员的负担，现有的纸尿裤吸水性差，使用者扭动身体挤压到纸尿裤时，吸附的尿液仍会溢出，为此，我们提出一种吸水性好的透气纸尿裤。

技术实现要素：

本实用新型的目的在于提供一种吸水性好的透气纸尿裤，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种吸水性好的透气纸尿裤，包括纸尿裤本体，所述纸尿裤本体的两端均连接有布套，所述布套中贯穿有松紧带，其中一个布套中的松紧带的两端均连接有魔术贴母面，另一个布套中的松紧带的两端均连接有魔术贴公面，所述纸尿裤本体包括棉布层和防水层，所述棉布层和防水层的两侧均通过封边布连接，且棉布层和防水层的侧面中部通过缝合线连接，所述缝合线两侧的棉布层设有对称的通槽，在通槽中设有吸水无纺布，所述吸水无纺布的边沿与棉布层连接，所述吸水无纺布底部设有涤纶层，所述涤纶层的底部设有框架，所述框架内部通过隔板分隔为多个网格，在网格中设有吸水芯体，所述框架的底部设有防水PE底膜，所述棉布层和防水层之间填充复合透气膜层。

优选的，所述棉布层的表面两侧均设有棉布条，所述棉布条呈褶皱状结构设置。

优选的，所述框架和隔板均由柔性橡胶制成。

优选的，所述涤纶层的表面布满通孔。

优选的，所述框架的底部与防水PE底膜的边沿连接，所述框架的顶部与涤纶层的边沿连接，且涤纶层与吸水无纺布连接。

与现有技术相比，本实用新型的有益效果是：该吸水性好的透气纸尿裤，在吸水无纺布的底部设有涤纶层，涤纶层底部设有的框架中设有吸水芯体，吸水无纺布吸收的尿液通过涤纶层并且被吸水芯体吸收，吸水效果好，并且使用者在挪动时即使挤压到纸尿裤本体也不会挤到吸水芯体，从而防止已经吸收的尿液漏出，吸水性好，并且纸尿裤本体内部设有复合透气膜层，透气性好，设有褶皱状的棉布条更有利于透气。

附图说明

图1为本实用新型结构示意图；

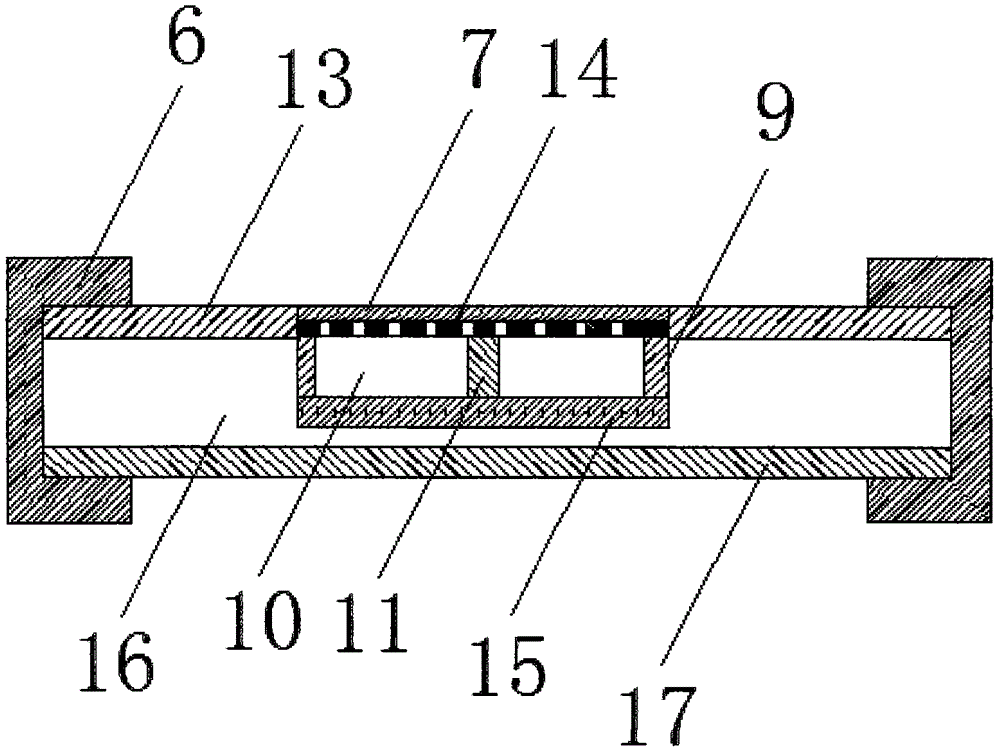

图2为本实用新型截面结构示意图。

图中：1纸尿裤本体、2布套、3松紧带、4魔术贴母面、5魔术贴公面、6封边布、7吸水无纺布、8缝合线、9框架、10吸水芯体、11隔板、12棉布条、13棉布层、14涤纶层、15防水PE底膜、16复合透气膜层、17防水层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种吸水性好的透气纸尿裤，包括纸尿裤本体1，纸尿裤本体1的两端均连接有布套2，布套2中贯穿有松紧带3，其中一个布套2中的松紧带3的两端均连接有魔术贴母面4，另一个布套2中的松紧带3的两端均连接有魔术贴公面5，魔术贴母面4和魔术贴公面5配合使用可以使纸尿裤固定，松紧带3可以保证纸尿裤的松紧程度适中，纸尿裤本体1包括棉布层13和防水层17，棉布层13和防水层17的两侧均通过封边布6连接，且棉布层13和防水层17的侧面中部通过缝合线8连接，可以使棉布层13和防水层17的相对位置固定，缝合线8两侧的棉布层13设有对称的通槽，在通槽中设有吸水无纺布7，吸水无纺布7的边沿与棉布层13连接，吸水无纺布7底部设有涤纶层14，涤纶层14的表面布满通孔，有利于尿液的通过，涤纶层14的底部设有框架9，框架9内部通过隔板11分隔为多个网格，在网格中设有吸水芯体10，可以吸附尿液，框架9和隔板11均由柔性橡胶制成，保证纸尿裤的舒适性，框架9的底部设有防水PE底膜15，框架9的底部与防水PE底膜15的边沿连接，防止吸水芯体10的水从底部漏出，框架9的顶部与涤纶层14的边沿连接，且涤纶层14与吸水无纺布7连接，棉布层13和防水层17之间填充复合透气膜层16，增加了透气性，棉布层13的表面两侧均设有棉布条12，棉布条12呈褶皱状结构设置，该吸水性好的透气纸尿裤，在吸水无纺布7的底部设有涤纶层14，涤纶层14底部设有的框架9中设有吸水芯体10，吸水无纺布7吸收的尿液通过涤纶层14并且被吸水芯体10吸收，吸水效果好，涤纶层14可以防止吸水芯体10中吸附的尿液被吸水无纺布7二次吸收，并且使用者在挪动时即使挤压到纸尿裤本体1也不会挤到吸水芯体10，从而防止已经吸收的尿液漏出，吸水性好，并且纸尿裤本体1内部设有复合透气膜层16，透气性好，设有褶皱状的棉布条12更有利于透气。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
