一种两侧防侧漏无纺布变距装置的制作方法

本实用新型涉及一种两侧防侧漏无纺布变距装置。

背景技术：

在纸尿裤的生产过程中，两侧的防侧漏无纺布是由防侧漏无纺布经过分切完变距到产品主体两侧，再与之贴合；随着纸尿裤产品的多元化，两侧防侧漏无纺布出现了两折及反折等多种形式；原有的两侧防侧漏无纺布变距装置调整量小、调整不方便，有的是直接通过两个纠偏器直接变距，无形中就加大了成本；之前的两侧防侧漏无纺布变距装置已经无法满足纸尿裤产品多元化的要求。

技术实现要素：

因此，针对上述的问题，本实用新型提出一种结构简单、调整方便的两侧防侧漏无纺布变距装置。

为实现上述目的，本实用新型采用了以下技术方案：一种两侧防侧漏无纺布变距装置，包括机架，所述机架向上凸起有一台阶，所述机架设有第一转动座，所述第一转动座的前后两端分别可转动地设有第一传动辊，所述台阶上设有第二转动座，所述第二转动座的前后两端分别可转动地设有第二传动辊，所述第一传动辊的上表面低于台阶的水平面，所述第一转动座上设有两个同心的第一弧形槽，所述第二转动座上设有两个同心的第二弧形槽，所述第一弧形槽通过第一紧固螺钉穿设第一弧形槽的方式紧固于机架上，所述第二弧形槽通过第二紧固螺钉穿设第二弧形槽的方式紧固于台阶上。

进一步的，所述第一紧固螺钉与第二紧固螺钉均包括带有凸台的螺套、螺杆，所述螺杆与螺套螺纹配合，所述螺杆远离螺套的一端伸出机架外，其伸出机架外的一端上设有转动把手。

进一步的，所述把手上设有一卡置台，所述卡置台与机架之间设有缓冲弹簧。

通过采用前述技术方案，本实用新型的有益效果是：本两侧防侧漏无纺布变距装置，通过在机架上设置台阶，使得两个转动座高低错位设置，使得两转动座在转动时不会互相干涉，而且通过两个同心的第一弧形槽与两个同心的第二弧形槽的设置，可以使得调节更加方便；进一步的，通过设置转动把手、螺杆、螺套，可以使得调节更加方便，不必借助工具；进一步的，通过设置缓冲弹簧，可以使得锁定时依靠弹簧的夹紧力进行锁定，避免因为机架的运行或振动而导致螺栓松动，造成转动座的偏移。

附图说明

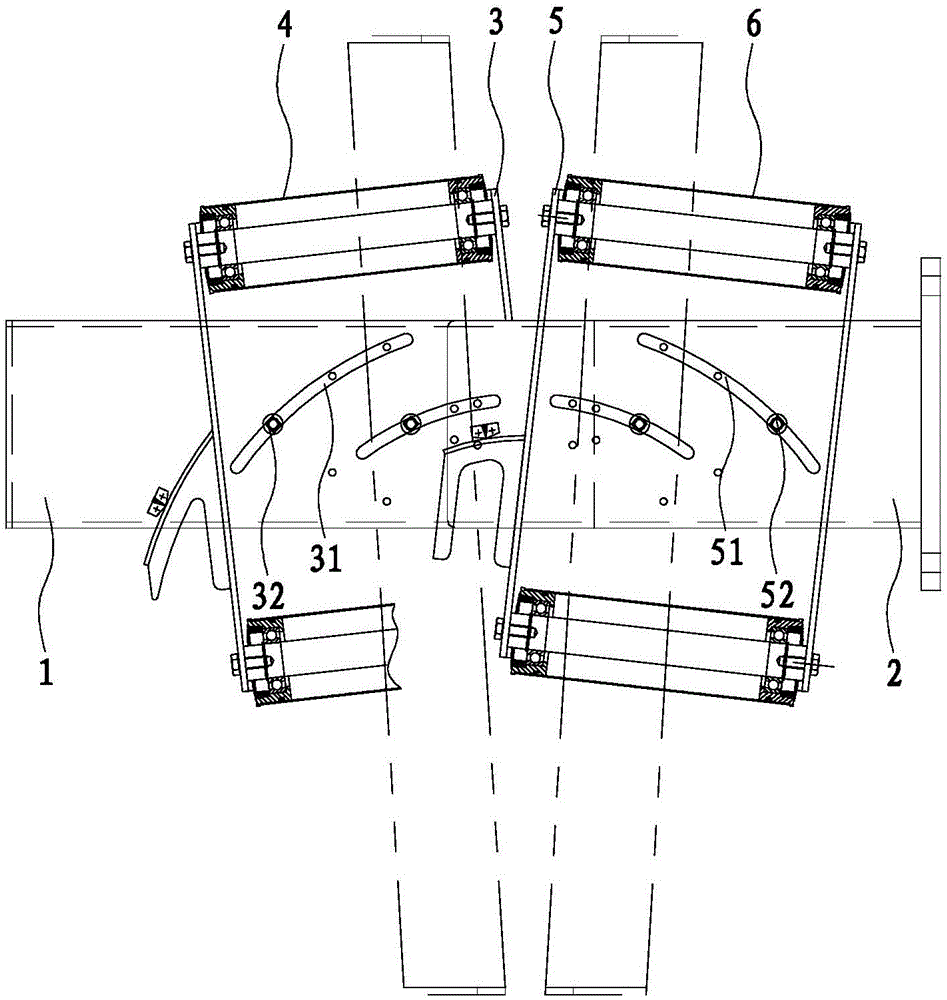

图1是本实用新型实施例的结构示意图；

图2是图2是图1的俯视图；

图3是第一紧固螺钉的结构示意图。

具体实施方式

现结合附图和具体实施方式对本实用新型进一步说明。

参考图1、图2、图3，本实施例提供一种两侧防侧漏无纺布变距装置，包括机架1，所述机架1向上凸起有一台阶2，所述机架1设有第一转动座3，所述第一转动座3的前后两端分别可转动地设有第一传动辊4，所述台阶2上设有第二转动座5，所述第二转动座5的前后两端分别可转动地设有第二传动辊6，所述第一传动辊4的上表面低于台阶2的水平面，所述第一转动座3上设有两个同心的第一弧形槽31，所述第二转动座5上设有两个同心的第二弧形槽51，所述第一弧形槽31通过第一紧固螺钉32穿设第一弧形槽31的方式紧固于机架1上，所述第二弧形槽51通过第二紧固螺52钉穿设第二弧形槽51的方式紧固于台阶2上。所述第一紧固螺钉32与第二紧固螺钉52结构相同，均包括带有凸台的螺套61、螺杆62，所述螺杆62与螺套61螺纹配合，所述螺杆62远离螺套61的一端伸出机架1外，其伸出机架1外的一端上设有转动把手63。所述把手63上设有一卡置台631，所述卡置台631与机架1之间设有缓冲弹簧64。

本两侧防侧漏无纺布变距装置，通过在机架上设置台阶，使得两个转动座高低错位设置，使得两转动座在转动时不会互相干涉，而且通过两个同心的第一弧形槽与两个同心的第二弧形槽的设置，可以使得调节更加方便；进一步的，通过设置转动把手、螺杆、螺套，可以使得调节更加方便，不必借助工具；进一步的，通过设置缓冲弹簧，可以使得锁定时依靠弹簧的夹紧力进行锁定，避免因为机架的运行或振动而导致螺栓松动，造成转动座的偏移。

尽管结合优选实施方案具体展示和介绍了本实用新型，但所属领域的技术人员应该明白，在不脱离所附权利要求书所限定的本实用新型的精神和范围内，在形式上和细节上可以对本实用新型做出各种变化，均为本实用新型的保护范围。
