一种具有计时器的拔罐装置的制作方法

本实用新型属于医疗器械领域，尤其涉及一种具有计时器的拔罐装置。

背景技术：

拔罐法又名“火罐气”、“吸筒疗法”，古称“角法”，它是一种以杯罐作工具，借热力排去其中的空气产生负压，使其吸着于皮肤，造成淤血现象的一种疗法。古代医师在治疗疮疡脓肿时用它来吸血排脓，后来又扩大应用于肺痨、风湿等内科疾病。建国以后，由于不断改进方法，使拔罐疗法有了新的发展，进一步扩大了治疗范围，成为针灸治疗中的一种疗法。

玻璃火罐用耐热硬质玻璃烧制的，清晰透明，便于观察，是一种常用的拔罐装置，但是玻璃火罐上未设置计时器，无法计量拔罐时间，必须另行准备计时装置计量拔罐时间，当拔罐室内未准备计时装置时，非常不方便，因此，有必要对现有技术进行改进。

技术实现要素：

本实用新型针对上述技术问题，提供了一种使用非常方便的具有计时器的拔罐装置。

本实用新型所采用的技术方案为：

一种具有计时器的拔罐装置，其特征在于：包括玻璃罐体、计时器、螺栓、保护罩，所述玻璃罐体的一端设置有罐口并且其另一端设置有罐底，所述罐底向玻璃罐体的外部延伸形成第一夹板、第二夹板，所述计时器夹于第一夹板、第二夹板之间，所述第二夹板上设置有内螺纹通孔，所述螺栓穿过内螺纹通孔并且其螺杆端将计时器顶紧；所述罐底向玻璃罐体的外部延伸形成罐底支撑板，所述罐底支撑板环绕于第一夹板、第二夹板的外部，所述保护罩设置于所述罐底支撑板的外部。

所述罐底支撑板的外部设置有外螺纹，所述保护罩的内部设置有内螺纹，所述罐底支撑板、保护罩通过外螺纹、内螺纹的配合作用连接。

所述保护罩的外部设置有固定柱、挂绳，所述固定柱固定于保护罩上，所述挂绳的一端固定于固定柱内。

所述计时器为电子计时器。

所述罐底支撑板为环形。

所述保护罩为透明玻璃罩。

还包括第一弹性垫、第二弹性垫，所述第一弹性垫垫于罐底、计时器之间，所述第二弹性垫垫于第一夹板、计时器之间。

本实用新型的有益效果为：

1、本实用新型在玻璃罐体的罐底上自带有计时器，在拔罐过程中，利用计时器计量拔罐时间，无需另行准备计时装置计量拔罐时间，使用非常方便；

2、计时器夹于第一夹板、第二夹板之间并利用螺栓顶紧，计时器不易晃动，旋松第二夹板上的螺栓时，即可取出计时器，安装计时器时，拧紧螺栓即可，计时器安装、拆卸非常方便；

3、罐底支撑板的设置，当罐底朝下放置时，一方面，罐底支撑板对计时器形成保护作用，防止计时器受到挤压而损坏，另一方面形成，罐底支撑板形成支撑结构，不影响罐体的放置；

4、当本装置闲置时，保护罩对计时器形成保护作用，防止计时器沾染灰尘，当本装置使用时，取下保护罩即可；

5、罐底支撑板、保护罩通过螺纹连接，安装、拆卸简便；

6、拔罐装置闲置时，利用挂绳悬挂拔罐装置，储存方式更加多样；

7、计时器为电子计时器，使用方便；

8、罐底支撑板为环形，外形美观；

9、保护罩为透明玻璃罩，便于观察内部情况；

10、第一弹性垫、第二弹性垫的设置，计时器不易因受压而损坏。

附图说明

图1为本实用新型的结构示意图。

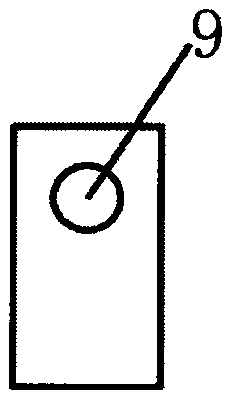

图2为本实用新型中第二夹板的结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步说明：

图中，1-玻璃罐体，2-计时器，3-螺栓，4-保护罩，5-罐口，6-罐底，7-第一夹板，8-第二夹板，9-内螺纹通孔，10-罐底支撑板，11-外螺纹，12-内螺纹，13-固定柱，14-挂绳，15-第一弹性垫，16-第二弹性垫。

实施例

如图1-2所示，一种具有计时器的拔罐装置，包括玻璃罐体1、计时器2、螺栓3、保护罩4，玻璃罐体1的一端设置有罐口5并且其另一端设置有罐底6，罐底6向玻璃罐体1的外部延伸形成第一夹板7、第二夹板8，计时器2夹于第一夹板7、第二夹板8之间，第二夹板8上设置有内螺纹通孔9，螺栓3穿过内螺纹通孔9并且其螺杆端将计时器2顶紧；罐底6向玻璃罐体1的外部延伸形成罐底支撑板10，罐底支撑板10环绕于第一夹板7、第二夹板8的外部，保护罩4设置于罐底支撑板10的外部。

罐底支撑板10的外部设置有外螺纹11，保护罩4的内部设置有内螺纹12，罐底支撑板10、保护罩4通过外螺纹11、内螺纹12的配合作用连接。

保护罩4的外部设置有固定柱13、挂绳14，固定柱13固定于保护罩4上，挂绳14的一端固定于固定柱13内。

计时器2为电子计时器。

罐底支撑板10为环形。

保护罩4为透明玻璃罩。

还包括第一弹性垫15、第二弹性垫16，第一弹性垫15垫于罐底6、计时器2之间，第二弹性垫16垫于第一夹板7、计时器2之间。

利用本实用新型在拔罐时，首先取下保护罩4，按照通常拔罐方法拔火罐，玻璃罐体1在人体上放置完毕后，开启计时器2计时，到达拔罐时间后，取下拔罐装置即可。

以上对本实用新型的1个实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
