一种CT引导下穿刺定位装置的制作方法

本实用新型涉及一种CT引导下穿刺定位装置，属于医疗器械领域。

背景技术：

随着医疗技术的发展，CT引导下的微创诊断及治疗应用越来越广泛，而该技术的关键是精确穿刺。而目前CT引导下的穿刺大多少情况下采用徒手操作，术中需要多次进行CT扫描验证，并且穿刺途径的选择和穿刺的进行局限于某一个二维平面内，手术时间长，重复穿刺率高，增加了患者的创伤，也增加了手术的风险。

技术实现要素：

本实用新型的目的是提供一种能够实现三维空间定位并且穿刺角度可调的CT引导下穿刺定位装置。

为达到上述目的，本实用新型采用以下技术方案：一种CT引导下穿刺定位装置，其特征在于：它包括一环形底座，在所述环形底座的内壁环设一滑槽，在所述滑槽中滑动连接一滑块，所述滑块与一弧形轨道的一端紧固连接，在所述弧形轨道中滑动连接一引导套筒，所述引导套筒的中心设置有供穿刺针穿过的引导通道；所述环形底座通过多个支撑杆紧固连接一万向球，在所述万向球上设置有一针孔；所述万向球和引导套筒均采用金属材料制成，所述环形底座、滑块、弧形轨道和支撑杆均采用树脂材料制成。

所述弧形轨道上设置有轨道槽，所述轨道槽的中部中空且两边对称设置有凹轨，所述引导套筒为方筒结构，其两侧对称设置有第二滑块，所述第二滑块配合在所述凹轨中。

所述弧形轨道的中心角大于90°。

本实用新型的有益效果：本实用新型可以根据术前在三维空间中确定的最近穿刺路径，在最近穿刺路径上提供相对固定的穿刺针引导通道，从而提高医护人员在穿刺操作时的成功率，减少患者的创伤和风险，提高穿刺效率。

附图说明

下面结合附图和实施例对本实用新型进一步说明；

图1是本实用新型的主视结构示意图；

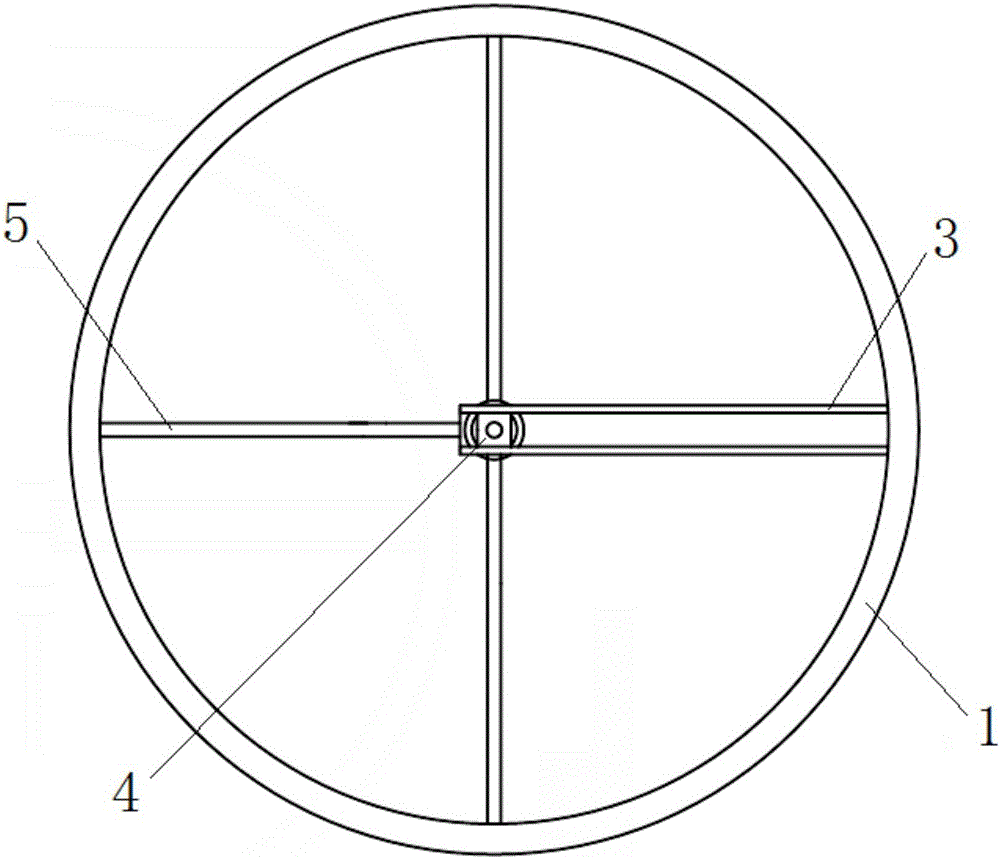

图2是本实用新型的俯视结构示意图；

图3是图1的纵剖结构示意图；

图4是图2去除弧形轨道后的结构示意图。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

如图1所示，本实用新型包括一环形底座1，在环形底座1的内壁环设一滑槽，在滑槽中滑动连接一滑块2，滑块2与一弧形轨道3的一端紧固连接，在弧形轨道3中滑动连接一引导套筒4，引导套筒4的中心设置有供穿刺针穿过的引导通道。环形底座1通过多个支撑杆5紧固连接一万向球6，在万向球6上设置有一针孔。其中，万向球6和引导套筒4均采用金属材料制成，能够在CT影像中成像；环形底座1、滑块2、弧形轨道3和支撑杆5均采用树脂材料制成，具有良好的透光性。

进一步地，弧形轨道3上设置有轨道槽，轨道槽的中部中空且两边对称设置有凹轨，引导套筒4为方筒结构，其两侧对称设置有滑块7，滑块7配合在凹轨中。

进一步地，弧形轨道3的中心角大于90°。

本实用新型的使用过程如下：

首先利用术前影像在三维空间里确定最佳进针路径和最佳进针点。然后将本实用新型环形底座1固定在患者体表并使万向球6与最佳进针点重合，然后通过调整弧形轨道3在环形底座1上的位置以及引导套筒4在弧形轨道3上的位置，使引导套筒4的轴线位于最佳进针路径上。其中，在调整好弧形轨道3在环形底座1上的位置后，在位于弧形轨道3两侧的滑槽中放入弹性塞以固定住弧形轨道3；在调整好引导套筒4在弧形轨道3上的位置后，在位于引导套筒4的两侧的轨道槽中放入弹性塞以固定住引导套筒4。之后，就可以在引导套筒4的引导下进行穿刺操作，穿刺操作时穿刺针须穿过万向球6上针孔。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
