一种双关节肺裂钳的制作方法

本实用新型涉及手术器械技术领域，具体是涉及一种双关节肺裂钳。

背景技术：

胸外科手术量不断上升，其中手术方式分为开胸手术与胸腔镜下微创手术，而目前胸腔镜微创手术作为主流手术，因为微创而被更多的医生和病人所接受，而且配套的胸腔镜下的吻合器也在不断的成熟和完善，然而胸腔镜下仍然有很多操作非常的不方便，手术中的暴露没有开胸手术清楚，比如在微创胸腔镜下做肺叶切除术处理肺裂的过程中，通常医生都会选择首先打开后纵膈胸膜，然后从肺门部做一个间隙的游离直达后纵膈胸膜，便形成一个隧道以方便吻合器进入来切割吻合肺裂达到切割肺裂的效果，然而目前胸腔镜下的手术器械没有一种能够协助暴露隧道以利于吻合器的钉展板进入而不至于误伤肺组织的器械。

技术实现要素：

针对现有肺钳存在的上述问题，本实用新型的目的在于提供一种便于进行胸腔镜下微创手术的双关节肺裂钳。

为了达到上述目的，本实用新型采用了以下技术方案：

一种双关节肺裂钳，具有这样的特征，包括：本体，设置于本体一端的钳嘴，以及设置于本体另一端用于控制钳嘴开合的手柄组，钳嘴由两个后部相铰接的钳片组成；其中，每个钳片具有向内弯曲的第一折弯部和向外弯曲的第二折弯部，并且，第一折弯部位于第二折弯部和后部之间；两个钳片的前部组合形成钳嘴的夹持部。

进一步地，在本实用新型提供的双关节肺裂钳中，还可以具有这样的特征：钳嘴向远离手柄组所在平面弯曲延伸。

进一步地，在本实用新型提供的双关节肺裂钳中，还可以具有这样的特征：手柄组包含第一手柄和第二手柄；本体包含：与第一手柄固定连接的外钳杆，轴向插设在外钳杆内的内连杆；其中，第二手柄与内连杆连接，并且，第二手柄与外钳杆由一销轴铰接。

进一步地，在本实用新型提供的双关节肺裂钳中，还可以具有这样的特征：内连杆上于远离手柄组的一端铰接有两根规格相同的连杆；两根连杆分别与两个钳嘴片连接并构成一四连杆机构，在内连杆的带动下，四连杆机构带动钳嘴开合。

进一步地，在本实用新型提供的双关节肺裂钳中，还可以具有这样的特征：钳片于夹持部区域设有唇头齿；当第一手柄和第二手柄合拢时，两个钳片的唇头齿相啮合。

进一步地，在本实用新型提供的双关节肺裂钳中，还可以具有这样的特征：手柄组还包括连接锁定第一手柄和第二手柄的锁定齿。

进一步地，在本实用新型提供的双关节肺裂钳中，还可以具有这样的特征：双关节肺裂钳由医用不锈钢材质制成。

上述技术方案的积极效果是：

双关节肺裂钳的钳嘴由两个后部相铰接的钳片组成，并且，两个钳片的前部组合形成钳嘴的夹持部，其中，每个钳片具有向内弯曲的第一折弯部和向外弯曲的第二折弯部，第一折弯部位于第二折弯部和后部之间。这种前窄后宽的钳嘴结构不仅能够极大地方便切割吻合器的钉毡板进入患者胸腔内，还能有效地暴露肺裂后方的组织，从而极大地便利了胸腔镜下微创手术的操作处理。

另外，使用该双关节肺裂钳进行胸腔镜下微创手术能够减少其余手术器械的使用，从而减少了伤口的挫伤，减轻患者的痛苦，并利于患者快速康复。

附图说明

图1为本实用新型的一种双关节肺裂钳的实施例的正视图；

图2为本实用新型的一种双关节肺裂钳的实施例的俯视图；

图3为图2中字母A对应部分的放大图。

图4为本实用新型的一种双关节肺裂钳的实施例中外钳杆的内壁结构图。

附图中：1、本体；11、外钳杆；12、内连杆；111、凹槽；2、钳嘴；2a、夹持部；21、钳片；22、固定销轴；3、手柄组；31、第一手柄；32、第二手柄；33、锁定齿；4、销轴；5、固定销轴；6、销轴；7、连杆；8、销轴。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，以下实施例结合附图1至4对本实用新型提供的双关节肺裂钳作具体阐述。

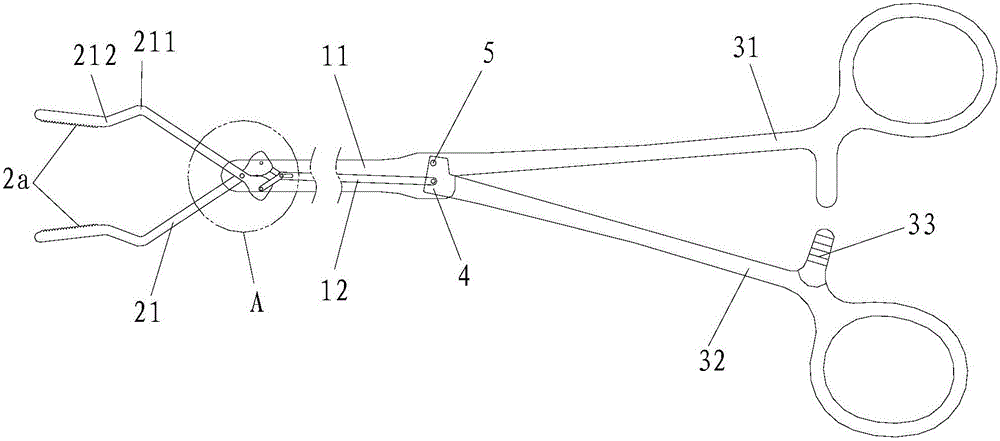

图1为一种双关节肺裂钳的实施例的正视图；图2为一种双关节肺裂钳的实施例的俯视图。如图1和图2所示，本实施例提供的双关节肺裂钳优选医用不锈钢材质制成。该双关节肺裂钳包括：本体1、钳嘴2以及手柄组3。具体的，钳嘴2设置于本体1的一端，手柄组3设置于本体1的另一端，手柄组3用于控制钳嘴2开合。

图3为图2中字母A对应部分的放大图。如图1至图3所示，更为具体的，钳嘴2由两个相铰接的钳片21组成，具体的，两个钳片21的后部由一固定销轴22铰接。并且，两个钳片21的前部组合形成钳嘴2的夹持部2a。其中，每个钳片21具有向内弯曲的第一折弯部211和向外弯曲的第二折弯部212，并且，第一折弯部211位于第二折弯部212和后部之间。

另外，为了获得较好的手术操作视野，如图1所示，作为优选的实施方式，钳嘴2向远离手柄组3所在平面弯曲延伸。

如图1和图2所示，在本实施例中，手柄组3包含第一手柄31、第二手柄32、锁定齿33，其中，锁定齿33用于连接锁定第一手柄31和第二手柄32。本体1包含外钳杆11和内连杆12。其中，外钳杆11与第一手柄31固定连接，第二手柄32与内连杆12由销轴4连接。较为关键的是，内连杆12轴向插设在外钳杆11内，并且，第二手柄32与外钳杆11由一固定销轴5铰接。

图4为本实用新型的一种双关节肺裂钳中外钳杆的内壁结构图。如图2至4所示，在本实施例中，为了便于控制钳嘴2的开合，作为优选的实施方式，内连杆12上于远离手柄组3的一端由销轴6铰接有两根规格相同的连杆7，连杆7与钳嘴片21之间由销轴8铰接，即两根连杆7分别与两个钳嘴片21连接并构成一四连杆机构，在内连杆12的带动下，四连杆机构带动钳嘴2开合。并且，外钳杆11的内侧壁上开设有便于销轴6前后滑移的凹槽111。

在本实施例中，为了提高夹持部的夹持稳定性，作为优选的实施方式，钳片21于夹持部2a区域设有唇头齿；当第一手柄31和第二手柄32合拢时，两个钳片21的唇头齿相啮合。

本实用新型提供的双关节肺裂钳，钳嘴由两个后部相铰接的钳片组成，并且，两个钳片的前部组合形成钳嘴的夹持部，其中，每个钳片具有向内弯曲的第一折弯部和向外弯曲的第二折弯部，第一折弯部位于第二折弯部和后部之间。这种前窄后宽的钳嘴结构不仅能够极大地方便切割吻合器的钉毡板进入患者胸腔内，还能有效地暴露肺裂后方的组织，从而极大地便利了胸腔镜下微创手术的操作处理。

另外，使用该双关节肺裂钳进行胸腔镜下微创手术能够减少其余手术器械的使用，从而减少了伤口的挫伤，减轻患者的痛苦，并利于患者快速康复。

以上仅为本实用新型较佳的实施例，并非因此限制本实用新型的实施方式及保护范围，对于本领域技术人员而言，应当能够意识到凡运用本实用新型说明书及图示内容所作出的等同替换和显而易见的变化所得到的方案，均应当包含在本实用新型的保护范围内。
