快换式水气三用枪的制作方法

本实用新型属于牙科零部件技术领域，具体涉及一种快换式水气三用枪。

背景技术：

现代医疗技术的不断提升，离不开配套医疗器械设备的迅速发展。其中，一些先进的医疗设备对各个零配件的要求也非常高，只有不断开发高性能的产品才能适应市场发展的需求。

目前，现有的应用在治疗机上使用的水气三用枪，其接头是专用的同时与机身是一体的，这样在治疗机上使用时只能用专用的接头，这接头不能拥有其它部件进行共用，其会占用治疗机的空间位置，使用不方便。

技术实现要素：

本实用新型的目的在于提供一种用于解决上述技术问题的快换式水气三用枪，该水气三用枪中接头与喷枪之间是分体拆装式结构的。

具体地，一种快换式水气三用枪，包括喷枪，及设于喷枪上的接头，所述喷枪的一侧向外延伸有一喷嘴，另一侧端部开设有一腔室，以装配接头；所述接头相对于喷枪分体设置，且所述接头装配至喷枪上时，其相对于喷枪部分伸入至喷枪的腔室，并与喷枪进行限位连接；所述喷枪在腔室内设置有多颗钢珠，并用弹圈进行限位在喷枪腔室的周壁上；所述接头在伸入至喷枪的一侧端部的周壁上开设有一环状卡槽，以匹配喷枪上的多颗钢珠，并通过钢珠与环状卡槽之间的卡接配合实现将接头装配至喷枪上。

作为本实用新型的优选方案，所述接头上设置有一凸台，并在该凸台上开设一环状卡槽。

作为本实用新型的优选方案，所述凸台在伸入至喷枪腔室的一侧转角设置有倒圆角。

作为本实用新型的优选方案，所述喷枪在腔室的周壁上环形阵列有3颗钢珠。

作为本实用新型的优选方案，所述弹圈以紧配合方式固定在喷枪腔室的周壁上。

作为本实用新型的优选方案，所述接头在伸入至喷枪腔室的一侧周壁上嵌装有多个密封圈。

由于上述技术方案的应用，本实用新型具有以下有益效果：

本实用新型的快换式水气三用枪，通过将接头与喷枪之间设置为分体式拆装结构，使得该水气三用枪在使用时，其喷枪可以配套不同的接头，或者同一个接头配套不同喷枪使用，也可以配套其它部件使用，这样就缩减了该水气三用枪应用在治疗机上使用的空间位置，且使用方便。

附图说明

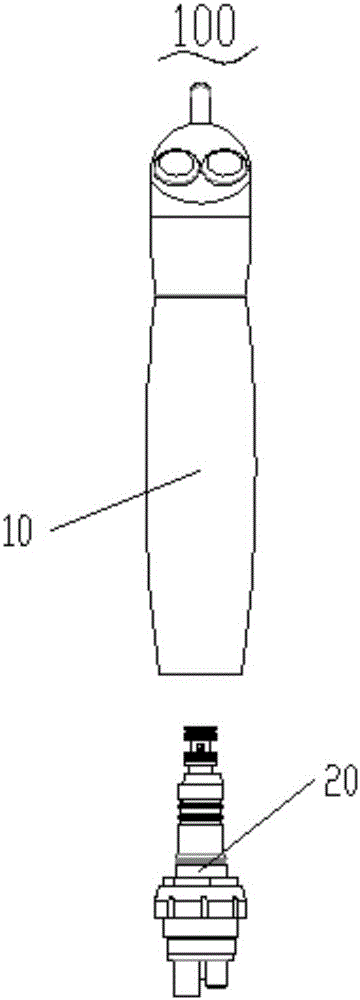

图1为本实用新型较佳实施例所提供快换式水气三用枪的结构示意图。

图2为本实用新型较佳实施例所提供快换式水气三用枪的分解图。

图3为本实用新型中喷枪的剖视图。

图4为本实用新型中接头的剖视图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

请参阅图1～图4，本实用新型较佳实施例所提供的快换式水气三用枪100，包括喷枪10，设于喷枪10上的接头20，其中所述喷枪10的一侧向外延伸有一喷嘴11，另一侧端部开设有一腔室12，以具体装配接头20。可以理解，所述接头20装配至喷枪10上时，所述接头20与喷枪10的喷嘴11是连通设置的，使得该水气三用枪100在工作时，将由接头20导入的水气，可以通过喷嘴11向外喷射，以实现该水气三用枪100工作时可以通过该水气三用枪100的开关控制，实现以水、气或者雾这三种方式进行喷射，进而实现该水气三用枪100应用在治疗机上使用功能。

在本实施例中，所述接头20相对于喷枪10是分体设置的，且所述接头20装配至喷枪10上时，其相对于喷枪10部分伸入至喷枪10的腔室12，并与喷枪10进行限位连接。这样该水气三用枪100在治疗机上使用时，其喷枪10可以配套不同的接头20，或者同一个接头20配套不同喷枪10使用，也可以配套其它部件使用，这样就缩减了该水气三用枪100应用在治疗机上的空间位置，且使用方便。

具体地，所述接头20装配至喷枪10上时，可相对于喷枪10进行360°旋转，以满足该水气三用枪100的使用需求。所述喷枪10在腔室12的周壁上固定有一弹圈13，并在该弹圈13上设置多颗钢珠14，亦即，所述喷枪10在腔室12的周壁上设置有的多颗钢珠14，是通过弹圈13限位住的。其中，本实施例的水气三用枪100在喷枪10的腔室12的周壁上环形阵列有3颗钢珠14，而弹圈13具体是以紧配合的方式固定在喷枪10中腔室12的周壁上的。所述接头20在伸入至喷枪10的一侧端部的外径在远离喷枪10的方向逐渐增大，并在该接头20的周壁上开设有环状卡槽21，以匹配喷枪10上的多颗钢珠14。其中所述接头20上设置有一凸台22，而该接头20上的环状卡槽21具体是开设在凸台22上的，进一步地，所述凸台22在伸入至喷枪10腔室12的一侧转角设置有倒圆角。

由上可知，该水气三用枪100在将接头20插入喷枪10的腔室12内时，其凸台22上设置有倒圆角的部分首先会向外侧挤压钢珠14，而钢珠14向外挤涨弹圈13，随着接头20的插入，其凸台22上开设有的环状卡槽21运动至钢珠14所在的位置处，此时钢珠14在弹圈13的弹性形变自我恢复的作用下，会反向推动钢珠14，直至钢珠14卡进环状卡槽21内，这样就实现了接头20与喷枪10之间的装配，而且接头20在喷枪10内可进行360°旋转；反之，接头20从喷枪10的腔室12内拔出的过程中，其钢珠14与弹圈13之间会反向作用，以实现接头20与喷枪10之间的拆卸作用。

作为本实用新型的优选方案，所述接头20在伸入至喷枪10腔室12的一侧周壁上嵌装有多个密封圈23，以对接头20与喷枪10实现装配密封。

综上，本实用新型的快换式水气三用枪，通过将接头与喷枪之间设置为分体式拆装结构，使得该水气三用枪在使用时，其喷枪可以配套不同的接头，或者同一个接头配套不同喷枪使用，也可以配套其它部件使用，这样就缩减了该水气三用枪应用在治疗机上使用的空间位置，且使用方便。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
