一种踝关节功能锻炼带的制作方法

本实用新型属于医疗器械领域，具体涉及一种踝关节功能锻炼带。

背景技术：

腿伤或脑血栓等病人在医院修养时，一般都躺卧在床上修养，长期静卧不利于伤势恢复，为了防止病人在卧床修养时导致踝关节挛缩、内翻、外翻等症状，在病人恢复期需经常活动脚踝，促进静脉血液回流，现在病人在做脚踝运动有两种方式，一种是让病人自己前后转动脚踝，但病人因为疲劳通常只动脚趾，起不到治疗效果，也不利于脚部踝关节的恢复；另一种是在病人腿上安上充气囊，通过充气囊充放气挤压腓肠肌，促进静脉回流，但这种方式对于腿部做过手术的人，会挤压伤口，导致伤口疼痛，不利于伤口愈合，所以医院中缺少一种自动帮助病人运动脚踝的活动器。

技术实现要素：

本实用新型所要解决的技术问题就是提供一种帮助患者自己活动踝关节的踝关节功能锻炼带。

为解决上述技术问题，本实用新型采用如下技术方案：一种踝关节功能锻炼带，包括可环绕于脚掌的脚部固定带、可环绕于小腿的腿部固定带和连接脚部固定带与腿部固定带的连接带，连接带包括分别位于腿部固定带和脚部固定带上的固定部，还包括连接两个固定部的连接部，连接部上设置有与脚后跟卡合的凹槽，脚部固定带和腿部固定带上均设置有调节尺寸的卡扣，脚部固定带上连接有用于提拉脚部固定带的手带。

进一步的手带呈圆环状，手带上设置有调节手带长度的调节扣。

进一步的手带上设置有宽度大于手带的提手。

进一步的连接带的材质为记忆海绵。

进一步的连接带上设置有若干个透气孔。

进一步的脚部固定带、腿部固定带和手带的材质均为尼龙织带。

进一步的脚部固定带和腿部固定带卡上设置有车牙齿，卡扣为自动扣。

进一步的手带中设置有贯穿手带以供金属丝穿过的通孔。

与现有技术相比，本实用新型的有益效果是：

1、当需要活动踝关节时，将连接带上的固定部的凹槽对准脚后跟，脚部固定带对准脚掌的位置，腿部固定带对准腿部，闭合脚部固定带和腿部固定带上的卡扣，使得脚部固定带和腿部固定带固定于脚掌和腿部，此时锻炼带已经完全固定在身体上，此时病人即可使用穿戴好的锻炼带进行踝关节的活动，病人拉动手带进行踝关节的活动，自己控制活动的强度和范围，避免脚踝活动过度而造成的伤口受损难以愈合，位于凹槽中的脚后跟更加舒适，防止连接带与脚后跟相抵过紧，便于锻炼的同时，更加舒适。连接带的两个固定部分别固定在脚部固定带和腿部固定带上，使得连接带与脚部固定带和腿部固定带的连接面更大，受力效果更好，防止连接带与脚部固定带和腿部固定带之间发生断裂，延长锻炼带的使用寿命，同时连接带的固定部可以同脚部固定带和腿部固定带一起环绕于身体上，更加舒适，同时锻炼带的成本低廉，便于在各大医院广泛使用。

2、记忆海绵具有慢性回弹的特点，通过特有的感温记忆粒子感知人体体温，提供舒适的支撑硬度，同时能够感知记忆人体曲线，使得连接带可以依照脚部起伏进行塑型，使脚部处于无压力状态，防止连接带挤压过紧而阻碍血液循环，同时若干个透气孔的设置使连接带不完全与皮肤相贴，保持了该处皮肤的透气性，防止连接带长时间与皮肤紧密贴合而导致该处皮肤不透气而过敏。

与现有技术相比，本实用新型通过在患者身体穿戴上一种踝关节功能锻炼带以帮助长期卧床的患者在病床上对于踝关节进行活动康复训练。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步描述：

图1为本实用新型一种踝关节功能锻炼带展开状态的示意图；

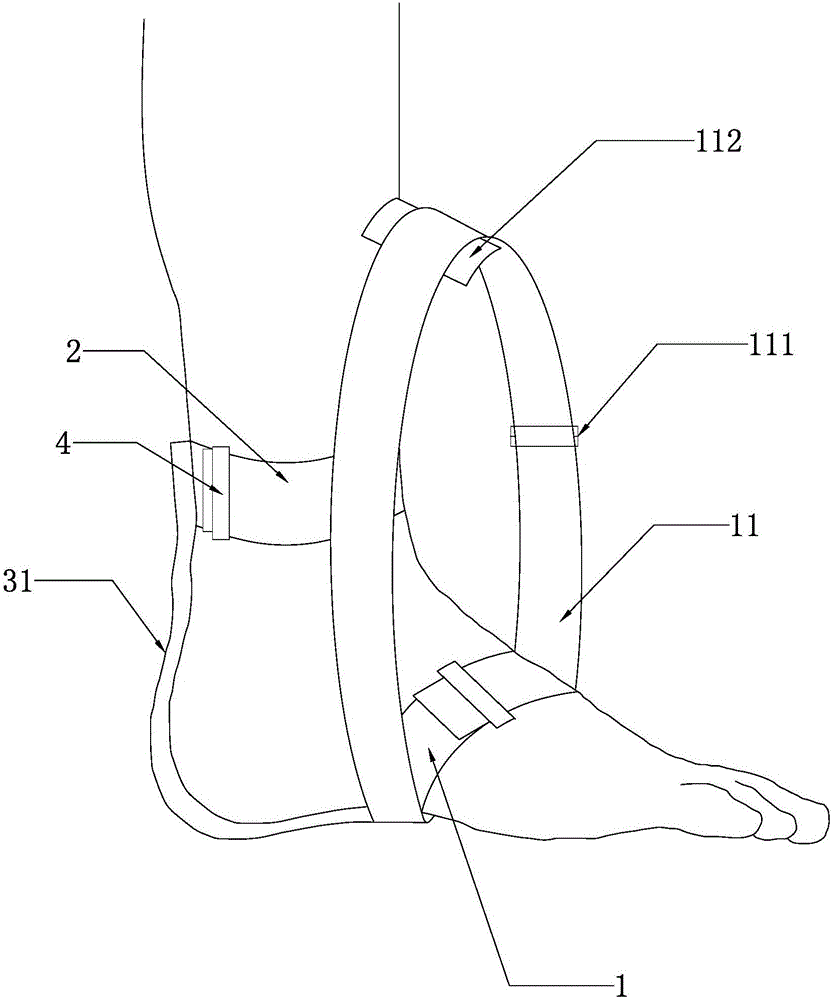

图2为本实用新型一种踝关节功能锻炼带使用状态的示意图。

其中：1、脚部固定带；11、手带；111、调节扣；112、提手；2、腿部固定带；3、连接带；31、连接部；311、凹槽；32、固定部；4、卡扣。

具体实施方式

参照图1至图2对本实用新型一种踝关节功能锻炼带的实施例做进一步说明。

一种踝关节功能锻炼带，包括可环绕于脚掌的脚部固定带1、可环绕于小腿的腿部固定带2和连接脚部固定带1与腿部固定带2的连接带3，连接带3包括分别位于腿部固定带2和脚部固定带1上的固定部32，还包括连接两个固定部32的连接部31，连接部31上设置有与脚后跟卡合的凹槽311，脚部固定带1和腿部固定带2上均设置有调节尺寸的卡扣4，脚部固定带1上连接有用于提拉脚部固定带1的圆环状手带11，手带11上设置有调节手带11长度的调节扣111，连接带3的材质为记忆海绵，连接带3上设置有若干个透气孔，手带11上设置有宽度大于手带11的提手112，脚部固定带1、腿部固定带2和手带11的材质均为尼龙织带，手带11中设置有贯穿手带11以供金属丝穿过的通孔。

当需要活动踝关节时，将连接带3上的固定部32的凹槽311对准脚后跟，脚部固定带1对准脚掌的位置，腿部固定带2对准腿部，闭合脚部固定带1和腿部固定带2上的自动扣，并调节自动扣，使得脚部固定带1和腿部固定带2的尺寸合适，此时锻炼带已经完全固定在身体上，调节圆环状的手带11上的调节扣111，将手带11的长度调节到适合病人进行拉动操作的长度即可。此时病人即可使用穿戴好的锻炼带进行踝关节的活动，病人拉动手带11进行踝关节的活动，自己控制活动的强度和范围，避免脚踝活动过度而造成的伤口受损难以愈合。

锻炼带穿戴完毕后，脚后跟卡在凹槽311中，脚部固定带1和腿部固定带2分别固定在脚部和腿部，无论如何拉动手带11，连接带3都不会从身体上脱落，固定牢固的同时，位于凹槽311中的脚后跟更加舒适，防止连接带3与脚后跟相抵过紧，便于锻炼的同时，更加舒适。“工”字型连接带3的两个固定部32分别固定在脚部固定带1和腿部固定带2上，使得连接带3与脚部固定带1和腿部固定带2的连接面更大，受力效果更好，防止连接带3与脚部固定带1和腿部固定带2之间发生断裂，延长锻炼带的使用寿命，同时连接带3的固定部32可以同脚部固定带1和腿部固定带2一起环绕于身体上，更加舒适。

当患者费力拉动手带11上的提手112时，因为提手112的宽度大于手带11，因提手112相较于手带11与手的接触面积增大了，所以减小了手上的压强，使用更加舒适。

记忆海绵具有慢性回弹的特点，通过特有的感温记忆粒子感知人体体温，提供舒适的支撑硬度，同时能够感知记忆人体曲线，使得连接带3可以依照脚部起伏进行塑型，使脚部处于无压力状态，防止连接带3挤压过紧而阻碍血液循环，同时若干个透气孔的设置使连接带3不完全与皮肤相贴，保持了该处皮肤的透气性，防止连接带3长时间与皮肤紧密贴合而导致该处皮肤不透气而过敏。

尼龙织带的手感极佳，患者在使用锻炼带时，使用体验较好，同时尼龙织带在干、湿情况下弹性和耐磨性都较好，尺寸稳定，缩水率小，具有不易皱折、易洗、快干的特点，便于锻炼带的清洗，延长锻炼带的使用寿命。

通过在手带11中穿入金属丝，对手带11有良好的定型效果，在对脚踝进行左右转动的活动时，只需轻轻转动手带11即可控制脚部的转动，更加省力。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
