一种静脉识别专用深静脉穿刺置管的制作方法

本实用新型属于医疗器械领域，具体涉及一种静脉识别专用深静脉穿刺置管。

背景技术：

在医疗过程中，经常需要对患者进行深静脉穿刺置管，目前的深静脉穿刺置管装置是设有由注射管、管芯及管接头构成的注射器，穿刺针通过连接管与管接头相接，连接管的侧面还相接( 通) 有穿丝导管。穿刺置管时，首先将穿刺针进入“静脉”( 根据经验所断定的) 血管中，回抽血液，然后用肉眼观察血液颜色或卸下注射器通过观测血液压力对“静脉”进行确认；当确定穿刺针所进入的血管就是静脉时，再将导丝通过穿丝导管、穿刺针穿入静脉，之后，将导管套在导丝上置入静脉，导管置入后拔出导丝、回抽血液即可。由于受室内光线及低氧血症等因素影响，仅通过肉眼观察血液颜色对动静脉的区分较为困难，有时还会发生判断错误的问题；通过卸下注射器观测血液压力进行动静脉判断，虽然结果相对可靠，但操作比较麻烦。

血氧饱和度是血液中被氧结合的氧合血红蛋白(Hb02)的容量占全部可结合的血红蛋白(Hb) 容量的百分比，即血液中血氧的浓度，它是呼吸循环的重要生理参数。目前，血氧饱和度测量装置已在手术室、监护室、急救病房、患者的术后恢复和呼吸睡眠以及社区医疗监护等方面得到广泛的应用。临床应用资料表明，及时监测血氧饱和( Sp02)度和／或亚饱和度状态，尽早发现低氧血症，足以提高麻醉和危重病人的安全性，尽早发现Sp02 下降，可有效预防或减少围术期和急症期的意外死亡。

血氧饱和度测量装置一般都采用红外光谱光电法，根据血红蛋白(Hb)具有光吸收的特性设计而成。目前的血氧饱和度仪采用指套式光电传感器，将传感器套在人手指上，利用手指作为盛装血红蛋白的透明容器，使用波长660 nm 的红光和940 nm 的近红外光作为射入光源，测定通过组织床的光传导强度，来计算血红蛋白浓度及血氧饱和度，仪器即可显示人体血氧饱和度，为临床提供了一种连续无损伤血氧测量仪器。

技术实现要素：

本实用新型的目的在于针对现有技术的不足，现提供一种结构简单、使用方便、设计合理的静脉识别专用深静脉穿刺置管。

为解决上述技术问题，本实用新型采用的技术方案为：一种静脉识别专用深静脉穿刺置管，其创新点在于：包括针筒、连接杆、活塞、管接头和针管，所述连接杆和活塞进行连接，所述活塞设置在针筒内端部，所述管接头与针管进行固定连接，所述针筒的下端部外侧固定连接有一固定环，所述固定环外侧固定连接有一集束环，所述管接头外表面包覆有识别装置，所述识别装置包括粘帖布、导线和插头，所述粘帖布内表面设置有发光管和接收管，所述粘帖布通过导线与插头进行连接，所述导线贯穿固定环，设置在固定环和针筒之间，所述插头和富余导线放置在集束环中。

进一步的，所述固定环的结构为环形结构，所述环形固定环的凹形面与针筒外壁进行固定连接，所述环形固定环的凸形面与集束环进行固定连接。

进一步的，所述集束环包括集束环本体、挡板和挡片，所述集束环本体的结构为半圆形结构，所述半圆形结构的集束环本体的凹形面上对称设置有两个挡板，所述挡板的另一端还固定连接有挡片，所述挡片的结构为“L”型结构，所述集束环的凸形面与固定环进行固定连接。

本实用新型的有益效果如下：本实用新型通过在针筒下端部侧边固定连接有固定环，固定环固定连接有集束环，使用时将粘帖布包覆在针筒前端部的管接头上，通过导线将插头与血氧饱和度显示仪进行连接，进行抽取的血液的血氧饱和度的测试，从而对静脉和动脉进行区别；不使用时，可以将导线和插头收置在集束环中，进行导线和插头的收纳。

附图说明

图1为本实用新型的结构示意图；

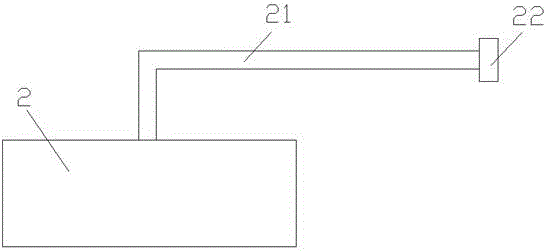

图2为本实用新型的粘帖布的结构示意图；

图3为本实用新型的固定环和集束环的结构示意图。

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。

如图1、图2和图3所示，一种静脉识别专用深静脉穿刺置管，包括针筒1、连接杆11、活塞12、管接头5和针管6，连接杆11和活塞12进行连接，活塞12设置在针筒1内端部，管接头5与针管6进行固定连接，针筒1的下端部外侧固定连接有一固定环3，固定环3外侧固定连接有一集束环4，管接头5外表面包覆有识别装置，识别装置包括粘帖布2、导线21和插头22，粘帖布2内表面设置有发光管和接收管，粘帖布22通过导线21与插头22进行连接，导线21贯穿固定环3，设置在固定环3和针筒1之间，插头22和富余导线21放置在集束环4中。

固定环3的结构为环形结构，环形固定环3的凹形面与针筒1外壁进行固定连接，环形固定环3的凸形面与集束环4进行固定连接。

集束环4包括集束环本体41、挡板42和挡片43，集束环本体41的结构为半圆形结构，半圆形结构的集束环本体41的凹形面上对称设置有两个挡板42，挡板42的另一端还固定连接有挡片43，挡片43的结构为“L”型结构，集束环4的凸形面与固定环3进行固定连接。

本实用新型通过在针筒1下端部侧边固定连接有固定环3，固定环3固定连接有集束环4，使用时将粘帖布2包覆在针筒1前端部的管接头5上，通过导线21将插头22与血氧饱和度显示仪进行连接，进行抽取的血液的血氧饱和度的测试，从而对静脉和动脉进行区别；不使用时，可以将导线21和插头22收置在集束环4中，进行导线21和插头22的收纳。

上述实施例只是本实用新型的较佳实施例，并不是对本实用新型技术方案的限制，只要是不经过创造性劳动即可在上述实施例的基础上实现的技术方案，均应视为落入本实用新型专利的权利保护范围内。
