一种用于医用护理轮椅的点滴架的制作方法

本实用新型涉及医用护理设备技术领域，具体为一种用于医用护理轮椅的点滴架。

背景技术：

随着人们生活水平的提高，同时疾病的发生概率也在不断的提高，甚至有很多病人无法正常行走，所以为了病人尽快的恢复，需要使用到护理设备，一般常见的有轮椅，但是病人在护理的同时也需要康复治疗，坐轮椅的病人在输液时，都是在固定输液架上进行输液，而且在输液的时候不能移动，十分不方便。

技术实现要素：

本实用新型的目的在于提供一种用于医用护理轮椅的点滴架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于医用护理轮椅的点滴架，包括椅架，所述椅架的顶端固定安装有椅座，所述椅座的一端活动安装有辅助轮，所述椅座远离辅助轮的一端活动安装有移动轮，所述椅座的顶端固定安装有椅背，所述椅座的顶端远离椅背的一端固定安装有扶手架，所述扶手架内腔的中部设置有滑轨，所述滑轨侧面的两端均开设有固定槽，所述滑轨位于固定槽侧面的底端固定安装有固定装置，所述滑轨远离固定装置的一端滑动安装有滑动架，所述滑动架的外侧固定安装有滑杆，所述滑杆的两端均贯穿滑动套装有滑珠，所述滑珠与滑轨的内侧滑动连接，所述滑动架内腔的中部滑动套装有伸缩支架，所述伸缩支架的底端与滑轨的内侧滑动连接。

优选的，所述固定装置包括固定板，所述固定板顶端的中部与压缩弹簧的一端固定连接，所述压缩弹簧远离固定板的一端与缓冲板底端的中部固定连接，所述固定板上表面通过压缩弹簧与缓冲板的底端传动连接，所述固定板的上表面固定安装有远离压缩弹簧一端的拉簧，所述固定板通过拉簧与传杆的一端传动连接，所述传杆的中部滑动套装有固定杆，所述传杆远离压缩弹簧的一端与被动杆的底端固定连接，所述被动杆远离传杆的一端贯穿并延伸至固定盒底端的内部，所述固定盒固定安装在传杆侧面的上方，所述固定盒内腔的一侧通过拉簧与定位板的一端传动连接，所述定位板的一端贯穿并延伸至固定盒远离拉簧一侧的外部。

优选的，所述定位板远离拉簧一端的外沿开设有卡槽，且定位板的一端与被动杆的一端活动套接。

优选的，所述伸缩支架滑动安装在椅背的侧面，所述伸缩支架每节支架底端的两侧均滑动安装有伸缩固定球，且伸缩支架底端的侧面开设有环形的口槽。

优选的，所述滑动架为环形，所述滑动架的侧面通过滑杆与滑轨的内侧传动连接，所述滑杆固定安装有至少四个，且滑杆以滑动架的纵向轴心相互对称。

与现有技术相比，本实用新型的有益效果是：该用于医用护理轮椅的点滴架，通过移动滑动架使得伸缩支架移动至固定装置上方，提高了输液的便捷性，而且输液时移出伸缩支架进行输液，当输液完成时，收回伸缩支架再次移至初始位置，提高了便捷性和实用性，而且病人在输液时，可以活动，使得伸缩支架的底端与固定装置内腔的底部活动连接，通过缓冲板和压缩弹簧进行减震，提高伸缩支架的实用性，通过传杆带动定位板对其进行固定，对伸缩支架进行有效的固定防止伸缩支架在输液的时候晃动影响输液，然后拉伸伸缩支架，通过伸缩固定球对伸缩支架每节支撑杆进行有效的固定提高伸缩支架支撑的稳固性。

附图说明

图1为本实用新型结构示意图；

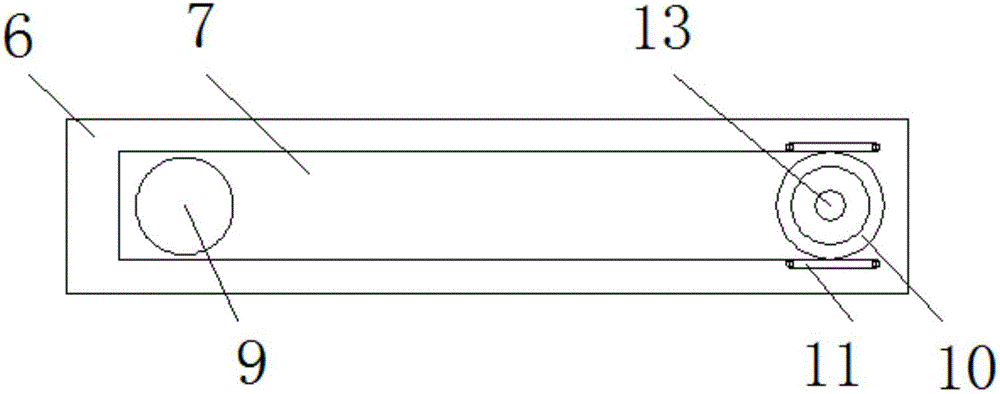

图2为本实用新型结构扶手架俯视剖切示意图；

图3为本实用新型结构固定装置正面剖切示意图。

图中：1椅架、2椅座、3辅助轮、4移动轮、5椅背、6扶手架、7滑轨、8固定槽、9固定装置、91固定板、92压缩弹簧、93缓冲板、94拉簧、95传杆、96固定杆、97被动杆、98固定盒、99定位板、10滑动架、11滑杆、12滑珠、13伸缩支架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种用于医用护理轮椅的点滴架，包括椅架1，椅架1的顶端固定安装有椅座2，椅座2的一端活动安装有辅助轮3，椅座2远离辅助轮3的一端活动安装有移动轮4，椅座2的顶端固定安装有椅背5，椅座2的顶端远离椅背5的一端固定安装有扶手架6，扶手架6内腔的中部设置有滑轨7，滑轨7侧面的两端均开设有固定槽8，滑轨7位于固定槽8侧面的底端固定安装有固定装置9，固定装置9包括固定板91，固定板91顶端的中部与压缩弹簧92的一端固定连接，压缩弹簧92远离固定板91的一端与缓冲板93底端的中部固定连接，固定板91上表面通过压缩弹簧92与缓冲板93的底端传动连接，对伸缩支架13进行有效的固定，防止伸缩支架13在输液时晃动，提高伸缩支架13的实用性，固定板91的上表面固定安装有远离压缩弹簧92一端的拉簧94，固定板91通过拉簧94与传杆95的一端传动连接，传杆95的中部滑动套装有固定杆96，传杆95远离压缩弹簧92的一端与被动杆97的底端固定连接，被动杆97远离传杆95的一端贯穿并延伸至固定盒98底端的内部，固定盒98固定安装在传杆95侧面的上方，固定盒98内腔的一侧通过拉簧94与定位板99的一端传动连接，对伸缩支架13进行有效的固定，定位板99的一端贯穿并延伸至固定盒98远离拉簧94一侧的外部，定位板99远离拉簧94一端的外沿开设有卡槽，且定位板99的一端与被动杆97的一端活动套接，滑轨7远离固定装置9的一端滑动安装有滑动架10，滑动架10的外侧固定安装有滑杆11，滑动架10为环形，滑动架10的侧面通过滑杆11与滑轨7的内侧传动连接，滑杆11固定安装有至少四个，且滑杆11以滑动架10的纵向轴心相互对称，滑杆11的两端均贯穿滑动套装有滑珠12，滑珠12与滑轨7的内侧滑动连接，滑动架10内腔的中部滑动套装有伸缩支架13，提高伸缩支架13移动的稳定性，架13滑动安装在椅背5的侧面，伸缩支架13每节支架底端的两侧均滑动安装有伸缩固定球，且伸缩支架13底端的侧面开设有环形的口槽，通过伸缩固定球对伸缩支架13每节支撑杆进行有效的固定提高伸缩支架13支撑的稳固性，述伸缩支架13的底端与滑轨7的内侧滑动连接，提高滑动架10移动的平顺性。

工作原理：使用时，移动滑动架10使得伸缩支架13移动至固定装置9上方，使得伸缩支架13的底端与固定装置9内腔的底部活动连接，通过缓冲板93和压缩弹簧92进行减震，提高伸缩支架13的实用性，通过传杆95带动定位板99对其进行固定，然后拉伸伸缩支架13，通过伸缩固定球对伸缩支架13每节支撑杆进行有效的固定提高伸缩支架13支撑的稳固性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
