一种儿童、青少年女性取阴道分泌物/给药套管器械的制作方法

本实用新型涉及医疗器械技术领域，具体地说，是一种儿童、青少年女性取阴道分泌物/给药套管器械。

背景技术：

近年来，儿童、青少年女性阴道炎的发生呈逐年上升的趋势，由于生理、解剖特点，儿童、青少年女性阴道炎在病因、临床表现方面与成人不同，儿童、青少年女性缺乏雌激素糖原，阴道黏膜菲薄、防御功能差，阴道又临近肛门，经常受到大小便污染，卫生习惯未养成等因素，造成各种致病菌易于侵入而出现感染。

儿童、青少年女性的阴道炎诊治过程中，需要提取阴道分泌物协助临床诊断，根据致病菌及药敏试验结果指导治疗。同时阴道分泌物的有效提取，有利于儿童、青少年女性阴道炎发病机制的研究，对于儿童、青少年女性阴道炎的预防、诊断及治疗有重大意义。目前临床工作中，取阴道分泌物/给药时，现有技术中通常是选用长棉签拭子，然而长棉签拭子在取阴道分泌物/给药存在以下缺陷和不足。

首先，长棉签拭子取儿童、青少年女性阴道分泌物时，由于处女膜孔小、阴道尚未发育、弹性差，棉拭子硬度大，无柔顺性，致使操控性差、在取阴道分泌物有的可能无法通过棉拭子来拾取，存在取阴道分泌物盲区；取分泌物和阴道局部给药困难。

其次，儿童、青少年女性不同年龄阶段阴道长度不同，在使用棉拭子取阴道分泌物时插入的长度无法知晓。现有的医务人员通常是根据临床经验来判断棉拭子插入的长度，需要技术熟练度的医务人员，而对于技术不熟悉的医务人员，则无法根据患者的年龄预估棉拭子插入的长度，插入过深，在取阴道分泌物时容易擦伤处女膜环，阴道壁等，给患者造成一定的损伤，甚至引起医疗纠纷。插入过浅，则不能全面的取阴道分泌物。

另外，棉拭子取阴道分泌物时，棉拭子容易吸附大量的分泌物，用棉拭子取阴道分泌物仅部分进入研究试管中，这大大增加了医务人员的工作难度，同时易造成检验结果不准确，偶尔劣质的棉拭子头还可能有遗落在阴道内，形成医源性阴道异物。

综上所述，亟需一种有效安全、长度可控、柔软性好、不易损伤、操控性好的儿童、青少年女性取阴道分泌物/给药套管器械。目前，关于此类的取阴道分泌物/给药套管器械目前还未见报道。

技术实现要素：

本实用新型的目的是，提供一种有效安全、长度可控、柔软性好、不易损伤、操控性好的儿童、青少年女性取阴道分泌物/给药套管器械。

为实现上述目的，本实用新型采取的技术方案是：

一种儿童、青少年女性取阴道分泌物/给药套管器械，所述的分泌物/给药套管器械包括吸引管，所述吸引管上标记有刻度尺，刻度尺总长为15cm,其中在刻度尺在4cm、5cm、8cm、11cm标记有加粗的粗线；所述吸引管的外径为4-4.5mm；所述吸引管上的远端及侧壁设有吸引孔，吸引孔数量为至少3个，且侧壁上的吸引孔错落分布；所述的吸引管的内壁紧贴有金属导丝；所述的负压装置包括筒体、活塞、抽拉杆；所述活塞连接在抽拉杆的近端端部，且活塞外径与筒体内径匹配；所述筒体中端2-3ml位置处有设有内螺纹接口和外螺纹接口；所述筒体近端端部设有辅助体；所述的抽拉杆近端端部设有抽拉体；所述筒体远端设有连接接口，且连接接口与吸引管建立连接。

进一步地，所述的吸引管的远端呈圆锥形。

进一步地，所述的吸引管为天然橡胶、硅橡胶或聚氯乙烯制成的。

进一步地，所述的筒体上标记有刻度尺，刻度尺长为5ml。

进一步地，所述的活塞向外移动长度对应于筒体上的0-3ml位置处。

进一步地，所述的外螺纹接口和内螺纹接口均为中空结构。

进一步地，所述金属导丝比吸引管短2-3mm。

进一步地，所述的金属导丝近端端部还设有导向头。

进一步地，所述的导向头为锥形，且导向头端部为圆弧结构，导向头的直径小于4mm。

本实用新型优点在于：

1、本实用新型的一种儿童、青少年女性取阴道分泌物/给药套管器械，取阴道分泌物时，能够控制长度，阴道分泌物不受外界污染，减少医务人员的工作难度、避免损伤，操控性好，可成为专用于儿童，青少年女性取阴道分泌物的医疗器械；阴道局部给药时，能够在准确把控给药位置，同时筒体上的螺纹结构有利于精准装药及给药；在临床上使用具有广泛的应用前景。

2、通过负压装置吸引，可将阴道分泌物取出，负压装置的筒体中端2-3ml处设有内螺纹接口和外螺纹接口，阴道局部给药时，能够在准确把控给药位置，同时筒体上的螺纹结构有利于精准装药及给药，设计巧妙，操作简单；

3、吸引管和负压装置的内部通道相通的，与外界隔绝，引导分泌物取出过程中，不受外界污染，医务人员可准确分析出致病机制；

4、设有吸引管，吸引管的外径为4-4.5mm，吸引管上设有总长为15cm的刻度尺，且在长度为4cm、5cm、8cm、11cm标记有加粗的粗线，该尺寸设计是根据《现代小儿妇科学》等专著，按照儿童、青少年女性的在不同年龄阶段阴道发育情况设计的，使得吸引管插入长度可控，避免吸引管插入过深，损伤阴道内壁，吸引管插入过浅，阴道取分泌物不充分，能够形成金标准，为广大医务人员方便操作；

5、吸引管的内壁紧贴金属导丝，增加了硬度，操控性好；

6、吸引管的远端为圆锥形结构，该设计方式能够防止吸引管插入阴道过中，损伤阴道内壁，另一方面，圆锥形结构导向性好，使得吸引管插入阴道省时省力；

7、吸引管远端的远端及侧壁上设有吸引孔，且吸引孔为至少3个，可根据需要设置多个吸引孔，侧壁上的吸引孔错落分布在吸引管侧壁上，能够充分吸引阴道分泌物，避免阴道分泌物存在吸引盲区，有利于医务人员全面分析阴道分泌物的致病机制；

8、负压装置标记有刻度尺0-5ml，使得负压大小可控，取阴道分泌物/给药时，力度可控。

附图说明

附图1是本实用新型的一种儿童、青少年女性取阴道分泌物/给药套管器械结构示意图。

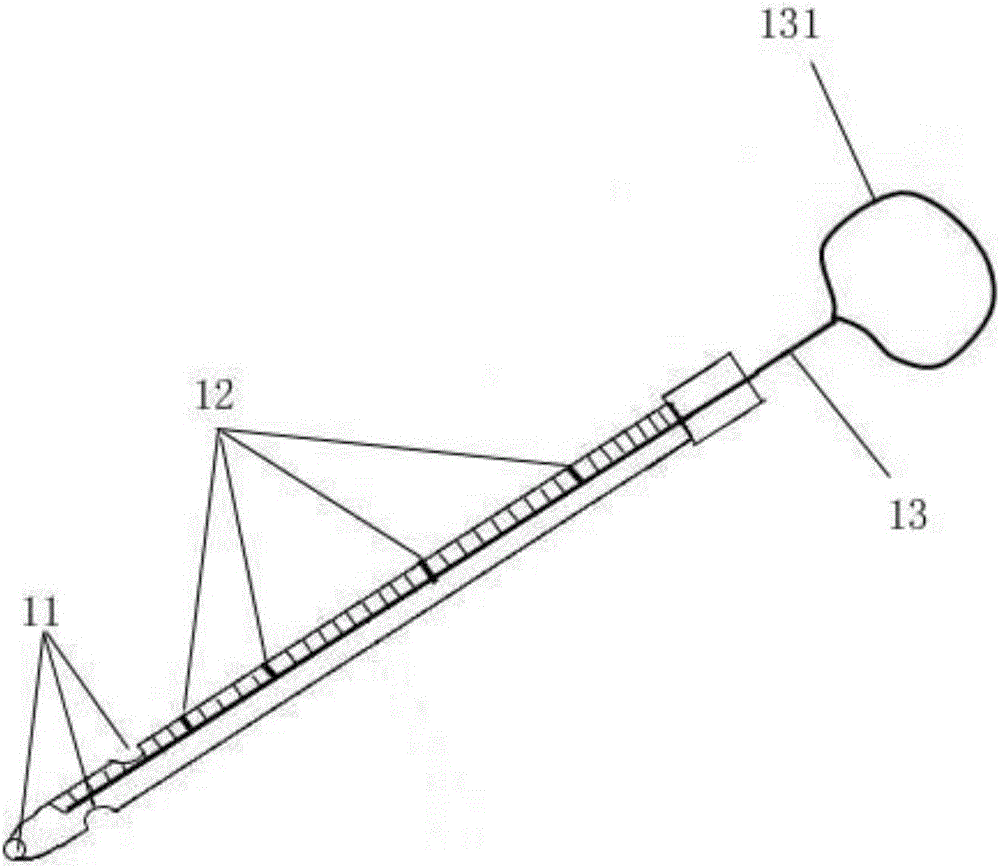

附图2为吸引管局部结构示意图。

附图3为金属导丝局部放大结构示意图。

具体实施方式

下面结合实施例并参照附图对本实用新型作进一步描述。

附图中涉及的附图标记和组成部分如下所示：

1.吸引管 11.吸引孔

12.粗线 13.金属导丝

131.指环 132.导向头

14.内螺纹接口 2.负压装置

21.外螺纹接口 22.筒体

23.活塞 24.抽拉杆

25.辅助体 26.抽拉体

27.连接接口

实施例1

请参照图1，图1是本实用新型的一种儿童、青少年女性取阴道分泌物/给药套管器械结构示意图。一种儿童、青少年女性取阴道分泌物/给药套管器械，所述的分泌物/给药套管器械，所述的分泌物/给药套管器械包括吸引管1，所述吸引管1上标记有刻度尺，刻度尺总长为15cm,其中在刻度尺在4cm、5cm、8cm、11cm标记有加粗的粗线12；所述吸引管1的外径为4-4.5mm；所述的吸引管1的远端呈圆锥形；所述吸引管1上的远端和侧壁上设有吸引孔11，且侧壁上的吸引孔11错落分布，吸引孔11数量为至少3个；所述的吸引管1的内壁紧贴有金属导丝13，金属导丝比吸引管短2-3mm；所述的负压装置2包括筒体22、活塞23、抽拉杆24；活塞23连接在抽拉杆24的近端端部，且活塞23外径与筒体22内径匹配，筒体22中端2-3ml处上设有内螺纹接口14和外螺纹接口21，所述的外螺纹接口21和内螺纹接口14均为中空结构；所述的筒体22上标记有刻度尺，刻度尺长为5ml；所述筒体22近端端部设有辅助体25，所述筒体22远端设有连接接口27，且连接接口25与吸引管1建立连接；所述的抽拉杆24近端端部设有抽拉体26。

请参照图2，图2为吸引管局部结构示意图。吸引管1与负压装置2通过连接接口27活动连接的，金属导丝13近端端部形成形成指环131，使用之前，吸引管1和负压装置2优选分开包装，这样方便医务人员先后合理使用，同时方便医疗器械的运输和管理，针对性强，标准化程度高。使用状态下，先将吸引管1置入阴道，再连接负压装置2，操作更加方便，且儿童、青少年女性不会感觉紧张。

需要说明的是：吸引管1上设有刻度尺，医务人员取阴道分泌物时，能够控制器吸引管1插入的长度，避免吸引管1插入过深，损伤阴道内壁，吸引管1插入过浅，阴道取分泌物不充分；

吸引管1的远端为圆锥形结构，该设计方式能够防止吸引管1插入阴道过中，损伤阴道内壁，另一方面，圆锥形结构导向性好，使得吸引管1插入阴道省时省力。

吸引管1上在刻度尺在4cm、5cm、8cm、11cm标记有加粗的粗线12，且吸引管1外径4-4.5mm,该设计是按照儿童、青少年女性在不同年龄段的阴道长度及处女膜直径进行设计的，即据《现代小儿妇科学》等专著，0-1周岁，阴道长度4cm左右；1-2周岁，阴道长度5cm左右；5-6周岁，阴道长度5cm左右；9-10周岁，阴道长度8cm左右；14-15周岁，阴道长度11cm左右，儿童、青少年女性的处女膜环直径为4-7mm。这样医务人员可避免损伤患者，且可根据患者的年龄判断吸引管1需要插入的有效长度，且刻度尺在4cm、5cm、8cm、11cm标记有加粗的粗线12，能够方便识别，同时还具有提醒作用。

吸引管1远端的远端及侧壁上设有吸引孔11，且吸引管1为至少3个，可根据需要设置多个吸引孔11，吸引孔11错落分布在吸引管1侧壁上，能够充分吸引阴道分泌物，避免阴道分泌物存在吸引盲区，有利于医务人员全面分析阴道分泌物的致病机制。

吸引管1上设置有金属导丝13，且金属导丝13紧贴在吸引管1内壁上,且金属导丝13比吸引管短2-3mm,其目的是增加吸引管1的硬度同时避免金属丝的损伤，因吸引管1为天然橡胶、硅橡胶或聚氯乙烯制成的，具有较好的柔顺性，通过在吸引上内壁紧贴金属导丝13，增加了吸引的硬度，操控性好，方便医务人员操作。

所述的负压装置2上标记有刻度尺，刻度尺标记范围为0-5ml，负压装置中端2-3ml处设有内螺纹接口14和外螺纹接口21。使用状态下，将负压装置内螺纹接口14和外螺纹接口21旋开，装入外用药，再将内螺纹接口14和外螺纹接口21旋紧，方便药物由负压装置推入吸引管。

所述负压装置2设有活塞，使用状态下通过轴拉杆向外抽拉形成负压，即可实现把阴道内的分泌取出，其中优选活塞23向外移动长度对应于筒体22上的0-3ml位置处，该位置下形成负压吸引分泌物的效果最佳，负压过大，有可能致使吸引管1上的吸引孔11紧贴在阴道内壁上，堵塞吸引孔11，阴道分泌物不能取出。

所述的辅助体25和抽拉体26的设计，主要目的是方便人生操作，省时省力，给药时，方便抽拉杆24的按压和抽拉。

实施例2

本实施例与实施例基本相同，其不同之处在于，请参照图3，图3为金属导丝局部放大结构示意图。所述的金属导丝13远端还设有导向头132，所述的导向头132为锥形，且导向头132的端部为圆弧结构，导向头132直径小于4mm,与直径为4-4.5mm的吸引管相配合，且成本低，这样能够避免吸引管1端部的吸引孔11在置入时对阴道内壁的损伤。

本实用新型的一种儿童、青少年女性取阴道分泌物/给药套管器械，取阴道分泌物时，能够控制长度，阴道分泌物不受外界污染，减少医务人员的工作难度、避免损伤，操控性好，可形成专用于儿童，青少年女性取阴道分泌物的医疗器械；阴道及外阴给药时，能够在准确把控给药位置，同时筒体22上的螺纹结构有利于精准装药及给药；在临床上使用具有广泛的应用前景；通过负压装置2吸引，可将阴道分泌物取出，负压装置2的筒体中端2-3ml处设有内螺纹接口14和外螺纹接口21，阴道及外阴给药时，能够在准确把控给药位置，同时筒体22上的螺纹结构有利于精准装药及给药，设计巧妙，操作简单；吸引管1和负压装置2的内部通道相通的，与外界隔绝，引导分泌物取出过程中，不受外界污染，医务人员可准确分析出致病机制；设有吸引管1，吸引管1的外径为4-4.5mm，吸引管1上设有总长为15cm的刻度尺，且在长度为4cm、5cm、8cm、11cm标记有加粗的粗线12，该尺寸设计是根据《现代小儿妇科学》等专著，按照儿童、青少年女性的在不同年龄阶段阴道发育情况设计的，使得吸引管1插入长度可控，避免吸引管1插入过深，损伤阴道内壁，吸引管1插入过浅，阴道取分泌物不充分，能够形成金标准，为广大医务人员方便操作；吸引管1的内壁紧贴金属导丝13，且金属导丝比吸引管短2-3mm，增加了硬度，以防损伤阴道壁，安全性好，操控性好；吸引管1的远端为圆锥形结构，该设计方式能够防止吸引管1插入阴道过中，损伤阴道内壁，另一方面，圆锥形结构导向性好，使得吸引管1插入阴道省时省力；吸引管1远端的远端及侧壁上设有吸引孔11，且吸引管1为至少3个，可根据需要设置多个吸引孔11，侧壁上的吸引孔11错落分布在吸引管1侧壁上，能够充分吸引阴道分泌物，避免阴道分泌物存在吸引盲区，有利于医务人员全面分析阴道分泌物的致病机制；负压装置2标记有刻度尺0-5ml，使得负压大小可控，取阴道分泌物/给药时，力度可控。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员，在不脱离本实用新型原理的前提下，还可以做出若干改进和补充，这些改进和补充也应视为本实用新型的保护范围。
