一种微量多道皮肤点刺针的制作方法

本实用新型涉及医疗器械领域，尤其涉及一种微量多道皮肤点刺针。

背景技术：

皮肤点刺实验是皮肤科常用的检测食物和吸入过敏原的方法，其试验结果直观可靠，因此在临床得到了广泛的应用。目前所使用的方法为：患者双前臂屈侧消毒后，将过敏原测试液(约40种，含组胺阳性对照及生理盐水阴性对照)逐一滴于皮肤表面，间隔约3cm。逐一应用一次性皮肤点刺针刺皮皮肤(以不出血为宜)，观察20分钟，记录各个过敏原试验部位是否出现风团，将出现的风团与组胺阳性对照比较，判断其阳性程度。该试验工具简单，但逐一滴加过敏原后仍需逐一针刺皮肤，费时费力，降低了检测效率；且点刺过敏原药液依靠人工挤压胶皮滴管上的橡胶气囊，不能做到精确定量，不仅浪费药液，也会在一定程度上造成了实验的人为误差。

技术实现要素：

鉴于上述的分析，本实用新型旨在提供一种微量多道皮肤点刺针。

其包括以下组成部分：微量多道移液器(2)，和与微量多道移液器匹配的多个皮肤点刺针(6)，所述点刺针整体由透明聚丙烯制成，所述点刺针的上口(1)与微量多道移液器(2)相匹配，点刺针中间部位具有聚丙烯过滤芯(3)，所述聚丙烯过滤芯的上表面距离点刺针上口为0.5-2cm，过滤芯厚度为0.3-1cm，点刺针的下部为针头(4)，针头(4)下部为针尖(5)，针头与针尖连接部宽于针尖，所述针尖直径为0.4-0.6mm，长为1-2mm，微量多道移液器的每道的间距使得相邻点刺针尖之间的距离为2-4cm。

所述皮肤点刺针(6)为6-12个。

所述聚丙烯过滤芯的上表面距离点刺针上口为1.5cm，过滤芯厚度为0.5cm。

所述针尖直径为0.5mm，长为1.5mm。

微量多道移液器的每道的间距使得相邻点刺针尖之间的距离为3cm。

本实用新型具有如下优点：

1.精确定量：点刺针与实验室常用的微量多道移液器相匹配，微量多道移液器能够精确定量至0.5ul，减少检测误差。

2.操作简便：针刺皮肤、滴注过敏原药液一次完成，省时省力。

3.安全：点刺针头为一次性使用，避免交叉感染。

本实用新型的其他特征和优点将在随后的说明书中阐述，并且，部分的从说明书中变得显而易见，或者通过实施本实用新型而了解。本实用新型的目的和其他优点可通过在所写的说明书、权利要求书、以及附图中所特别指出的结构来实现和获得。

附图说明

附图仅用于示出具体实施例的目的，而并不认为是对本实用新型的限制，在整个附图中，相同的参考符号表示相同的部件。

图1为皮肤点刺针的示意图。

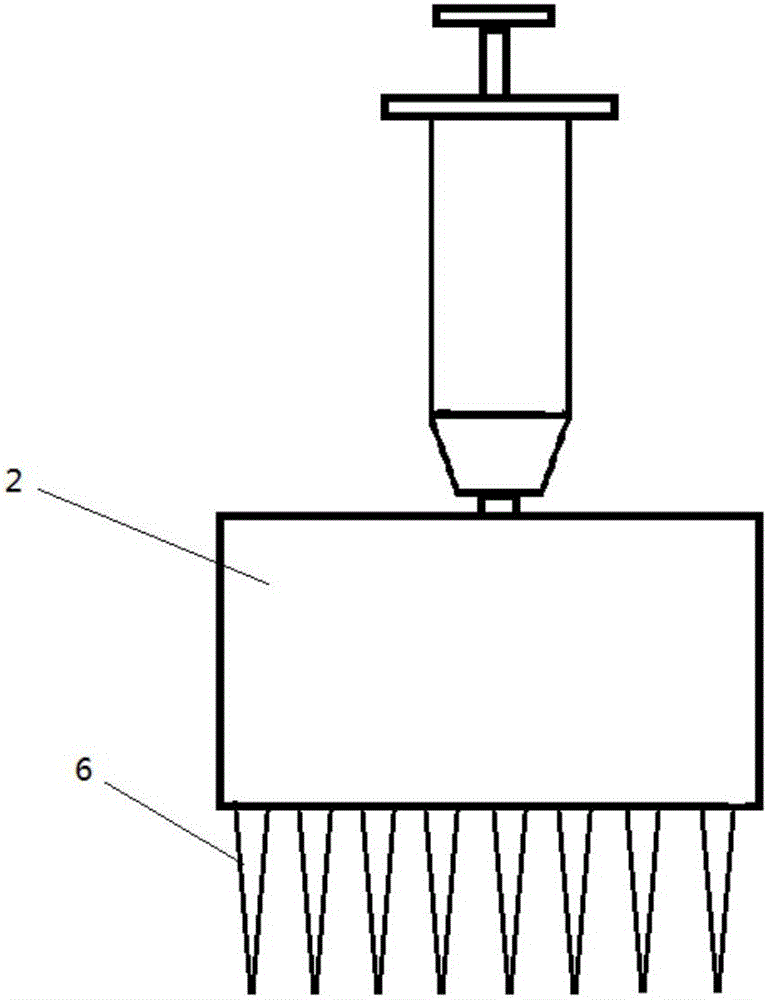

图2为微量多道皮肤点刺针整体结构示意图。

具体实施方式

下面结合附图来具体描述本实用新型的优选实施例，其中，附图构成本申请一部分，并与本实用新型的实施例一起用于阐释本实用新型的原理。

一种与微量多道皮肤点刺针，其包括以下组成部分：微量多道移液器(2)，和与微量多道移液器主题匹配的皮肤点刺针，所述点刺针整体由透明聚丙烯制成，所述点刺针的上口(1)与微量多道移液器(2)相匹配，点刺针中间部位具有聚丙烯过滤芯(3)，所述聚丙烯过滤芯的上表面距离点刺针上口为1.5cm，过滤芯厚度为0.5cm，点刺针的下部为针头(4)，针头(4)下部连接有针尖(5),针头与针尖连接部宽于针尖,所述针尖直径为0.5mm，长为1.5mm，微量多道移液器的每道的间距使得相邻点刺针尖之间的距离为3cm。

点刺针为透明高分子材料聚丙烯(PP)制成,无菌,带滤芯,可以迅速刺入皮肤，减轻疼痛，还能够控制进针深度，避免刺入皮肤过深或过浅。在刺入的同时按下推注按钮，完成过敏原药液的滴注给药，节约了人力成本，提高检测效率。每次推注过敏原药10ul，微量移液器能够保证精确定量过敏原药液，保证了测试的准确性。

操作步骤：

将微量多道移液器垂直插入一次性点刺针头中，上紧。

将一次性点刺针头进入点刺过敏原药液液面以下，按压微量多道移液器按钮，吸取过敏原药液约10ul。

于前臂屈侧将点刺针刺入皮肤，根据针尖深度，刺入皮肤约1.5mm，由于针头与针尖连接部宽于针尖，故可精确控制针尖刺入深度。

按压微量多道移液器按钮，滴注过敏原药液，即完成皮肤点刺试验操作。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
