一种注射器推液柱塞组件的制作方法

本实用新型涉及一种注射器推液柱塞组件，具体为一种低阻力一种注射器推液柱塞组件，属于医疗器械技术领域。

背景技术：

注射器是一种常见的医疗用具，早在15世纪，意大利人卡蒂内尔就提出注射器的原理。主要用以注射药液或抽液。注射器也可以用于医疗设备、容器、如有些色谱法中的科学仪器穿过橡胶隔膜注射。随着科技的日益发展，临床医护人员的许多传统工作越来越多的被新型医疗设备和器械及耗材所代替，但是每天繁重的配药工作却依然如故，一个普通护理人员动辄一天要配好几百瓶药，推拉注射器上千次以上，工作量特别大，手指跟手掌长期以往都起老茧了，日复一日的配液工作让广大的医护人员感到非常的辛苦和痛苦，也增加了大家的心理负担和抵触情绪。因此，低阻力注射器应运而生。低阻力注射器较普通的更具人性化。低阻力注射器在抽药、推药过程中用力明显较小，人工操作更省力，减轻了医护人员的工作力度。低阻力注射器采用了使密封圈在推动推杆的过程中发生变形的技术，从而降低密封圈与针筒内壁之间的阻力，但这种注射器由于密封圈前端面与密封圈 支撑部件接触面积很小，造成密封圈在发生变形的过程中密封得不到保证，降低了密封可靠性。

技术实现要素：

本实用新型的目的是为了提供一种低阻力配药注射器，以解决现有技术的上述问题。

本实用新型点目的是通过以下技术方案来实现的。

一种注射器推液柱塞组件，所述柱塞组件包括活塞、活塞杆和活塞柄；所述的活塞由设置在外层的弹性件和包裹在弹性件内并与弹性件匹配的支撑件组成；所述弹性件外侧壁上沿和下沿分别设置有一圈密封凸楞：上密封凸楞和下密封凸楞；所述的弹性件内侧壁上与上密封凸楞和下密封凸楞相对应的位置设置有上阻尼凸楞和下阻尼凸楞；所述的弹性件内侧中部设置有一圈凹槽，所述的支撑件与凹槽相对应的位置设置一圈凸楞；所述的活塞杆与支撑件的下端面活动连接。

所述的密封凸楞的纵截面为半圆形、长方形或梯形。

所述的活塞杆与支撑件的下端面采用万向连接。

所述的支撑件的上端面和下端面的边缘处设置为倒角或圆角，这样可以让阻尼凸楞和支撑件挤压时，力量变化相对顺畅。

本实用新型的有益效果为：

1、本实用新型通过对活塞结构的改进，在实现低阻力的情况下，保证推拉时的密封性能；

2、通过活塞杆和活塞之间的万向连接，可以有效保证密封 凸楞和针筒主体的内壁贴合和密封，避免传统结构中，活塞杆倾斜时，则活塞也跟着倾斜，导致密封凸楞不贴合针筒主体。

附图说明

图1为本实用新型的结构示意图；

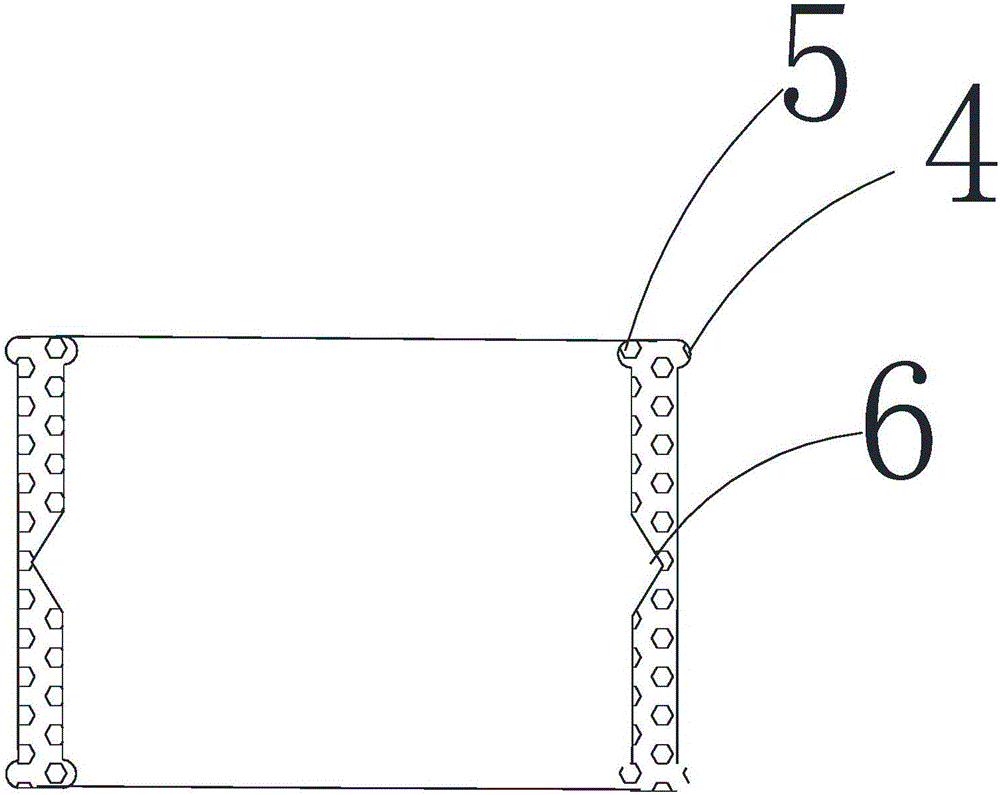

图2为图1的A部放大图；

图中：1、针筒主体 2、弹性件 3、支撑件 4、密封凸楞 5、阻尼凸楞 6、凹槽 7、活塞杆。

具体实施方式

下面结合附图与具体实施例进一步阐述本实用新型的结构特点。

如图1所示的一种注射器推液柱塞组件，所述柱塞组件包括活塞、活塞杆7和活塞柄；所述的活塞由设置在外层的弹性件2和包裹在弹性件2内并与弹性件匹配的支撑件3组成；所述弹性件2外侧壁上沿和下沿分别设置有一圈密封凸楞4：上密封凸楞和下密封凸楞；所述的弹性件2内侧壁上与上密封凸楞和下密封凸楞相对应的位置设置有阻尼凸楞5：上阻尼凸楞和下阻尼凸楞；所述的弹性件2内侧中部设置有一圈凹槽6，所述的支撑件3与凹槽6相对应的位置设置一圈与凹槽6匹配的凸楞；所述的活塞杆7与支撑件3的下端面活动连接。

所述的密封凸楞4的纵截面为半圆形、长方形或梯形。

所述的活塞杆7与支撑件3的下端面采用万向连接。

所述的支撑件3的上端面和下端面的边缘处设置为倒角或圆角，这样可以让阻尼凸楞5和支撑件3挤压时，力量变化相对顺畅。

使用时，以针头朝上说明：当活塞上推时，支撑件3相对弹性件2上移，支撑件3的上端面与弹性件2的上阻尼凸楞靠近、接触并挤压；上阻尼凸楞向外侧扩张，进而上密封凸楞外张，从而保持与针筒主体1内壁的密封性能。

当活塞下拉时，支撑件3相对弹性件下移，支撑件3的下端面与弹性件2的下阻尼凸楞靠近、接触并挤压；下阻尼凸楞向外侧扩张，进而下密封凸楞外张，保持与针筒主体1内壁的密封性能。
