一种瓶塞穿刺器固定装置的制作方法

本实用新型属于医疗器械技术领域，特别涉及一种瓶塞固定装置。

背景技术：

在平时的日常临床医疗活动中，静脉输液是最常见的临床治疗手段之一，是临床治疗、急诊抢救伤病员的重要给药途径。目前，国内各个医疗机构在给伤病员静脉输液时均使用一次性输液器，其工作原理是采用瓶塞穿刺器穿刺输液容器，依靠重力作用使药液进入输液器。传统的瓶塞穿刺器主要由输液针和进气针组成，输液时将输液针和进气针插入输液瓶，药液通过输液针往输液管输送，空气由进气针进入，从而维持输液瓶内外气压平衡，保持药液的连续输送。

随着全球范围内灾难事件频频发生和局部战争的爆发，人们越来越重视战场医疗救援工作的开展和研究。由于自然灾害、局部战争的突发性、地域性等特点，决定了其救治过程的复杂性和静脉输液环境的艰险性。救治现场输液环境恶劣、救援力量不足、救治对象躁动、转运路途颠簸，是战现场环境下进行静脉输液的特点。战现场静脉输液中输液管路的可靠性直接影响到医疗救援的质量和患者抢救的成功率。

当前，在日常临床医疗活动和战场环境下为伤病员进行静脉输液，瓶塞穿刺器(无论是钢针还是PVC材料)仅仅依靠自身与瓶塞材料之间摩擦力保持在输液袋/输液瓶内，这就要求医护人员和伤病员在静脉输液过程中密切观察，不得有外力拉扯输液管路，防止瓶塞穿刺器从输液容器内脱出。特别在抢救、搬运危重伤病员时需要专门指派医护人员保护输液管路，造成救治难度的增加、医疗救援资源的浪费和伤病员身体动作的限制。一旦瓶塞穿刺器从输液容器内意外脱出，会造成穿刺器的污染、药液的浪费和伤病员血液的反流。若未能及时发现，会增加伤病员的痛苦和造成血液的丢失，甚至危及伤病员生命，导致严重的医疗事故。即使及时发现瓶塞穿刺器脱出，也需要重新更换输液器，影响到伤病员的抢救时机，并且造成医疗资源的浪费，也为后续输液带来了再次感染的隐患，同时，还有可能导致护患关系的紧张。

因此，在临床治疗，特别是战场救援中如何解决瓶塞穿刺器从输液容器内意外脱出，提高输液管路的可靠性，一直是医护人员和输液器厂家颇感棘手的难题。

技术实现要素：

本实用新型的目的是：提供一种瓶塞穿刺器固定装置，以提高输液过程中瓶塞穿刺器与输液袋/瓶的连接可靠性，防止瓶塞穿刺器从输液袋/瓶中脱出。

本实用新型的技术方案是：一种瓶塞穿刺器固定装置，包括瓶塞穿刺器、输液管，其特征是：还包括瓶塞穿刺器固定装置，所述瓶塞穿刺器固定装置包括2个对称设置的相同的L形组件；所述L形组件包括顶钩、连接部、推压柄、挡杆和固定部，所述顶钩位于L形组件顶部，用于卡住输液袋/瓶口；所述连接部具有弹性，与所述固定部连接，所述固定部将所述L形组件固定在所述瓶塞穿刺器与所述输液管的连接处；所述推压柄用于控制所述L形组件的运动，用于使所述2个对称设置的相同的L形组件的开度大小改变；所述挡杆用于控制L形组件顶部张开的幅度。

优选地，本实用新型的连接部为弧形，以增加所述L形组件被推压时的弹性。

优选地，本使用新型的推压柄设置外凸弧形，以节约控制所述L组件运动所需要的力。

本实用新型在瓶塞穿刺器插入液瓶/袋后，将根据输液瓶/袋的口部大小，顺势推压所述L形组件的推压柄，使瓶塞穿刺器固定装置的顶钩与输液瓶/袋的瓶颈处卡合，松开推压柄，瓶塞穿刺器与输液瓶/袋保持固定；更换液体时，再次推压所述L形组件的推压柄至瓶塞穿刺器固定装置的顶钩从输液瓶/袋的瓶颈处脱开，然口将瓶塞穿刺器从输液瓶/袋中拔出。

本实用新型利用瓶塞穿刺器固定装置的顶钩与输液瓶/袋的卡合作用，使输液器受到外力拉动时瓶塞穿刺器不会轻易从输液瓶/袋口脱出，适用于目前临床上通用的输液瓶/袋，无需特制输液容器，简单易行。

附图说明

附图1为本实用新型结构示意图；

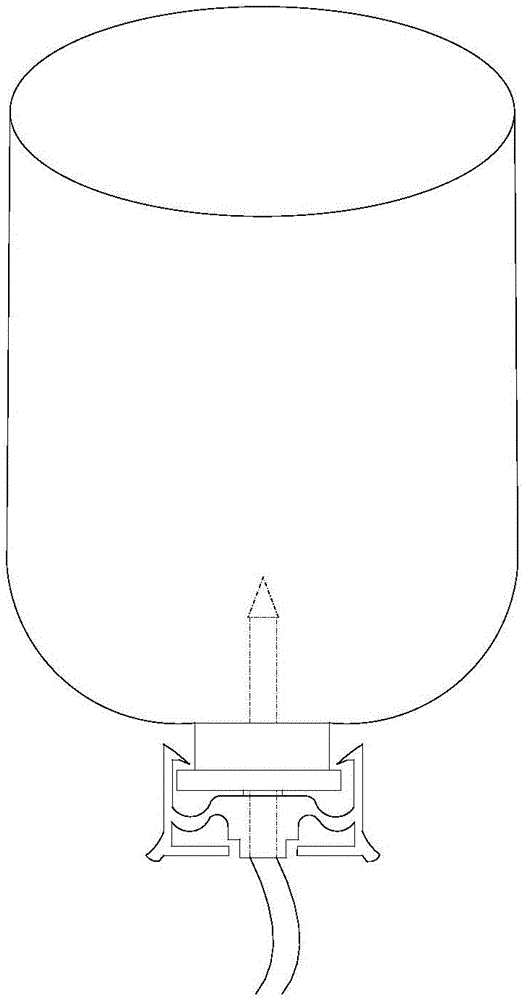

附图2为本实用新型在输液瓶上应用示意图。

具体实施方式

实施例1：参见附图1、2，一种瓶塞穿刺器固定装置，包括瓶塞穿刺器1、输液管2，其特征是：还包括瓶塞穿刺器固定装置，所述瓶塞穿刺器固定装置包括2个对称设置的相同的L形组件31；所述L形组件31包括顶钩32、连接部33、推压柄34、挡杆35和固定部36，所述顶钩32位于L形组件31顶部，用于卡住输液袋/瓶口；所述连接部33具有弹性，与所述固定部36连接，所述固定部36将所述L形组件31固定在所述瓶塞穿刺器1与所述输液管2的连接处；所述推压柄34用于控制所述L形组件31的运动，用于使所述2个对称设置的相同的L形组件31的开度大小改变；所述挡杆35用于控制L形组件31顶部张开的幅度。

在瓶塞穿刺器插入液瓶/袋后，将根据输液瓶/袋的口部大小，顺势推压所述L形组件31的推压柄34，使瓶塞穿刺器固定装置的顶钩32与输液瓶/袋的瓶颈处卡合，松开推压柄34，瓶塞穿刺器与输液瓶/袋保持固定；更换液体时，再次推压所述L形组件31的推压柄34至瓶塞穿刺器固定装置的顶钩32从输液瓶/袋的瓶颈处脱开，然口将瓶塞穿刺器从输液瓶/袋中拔出。

实施例2：一种如实施例1所述的瓶塞穿刺器固定装置，其特征是，所述连接部33为弧形，以增加所述L形组件被推压时31的弹性。

实施例3：一种如实施例1或2所述的瓶塞穿刺器固定装置，其特征是，所述推压柄34设置外凸弧形，以节约控制所述L组件31运动所需要的力。
