一种脊柱穿刺定位器的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种脊柱穿刺定位器。

背景技术：

脊柱微创手术的优势是创伤小，出血少，手术不需广泛剥离椎旁肌肉，对脊柱后方结构破坏极小，不影响脊柱的稳定性。而准确的术前术中定位对于脊柱微创手术十分重要，如果定位不准确，就势必造成不必要的脊柱后方结构的破坏，从而增加损伤。这在脊柱微创手术中表现的尤为明显，如术中经皮椎弓根螺钉的植入，既往没有任何的定位装置，只有通过反复的透视才能明确导针的植入方向、深度。这种单纯凭借感觉的方法不够准确，往往需要丰富的手术经验，再配合反复透视才能完成；既增加手术时间，又使医护人员及患者多次暴露在X线辐射下。

技术实现要素：

本实用新型的目的是克服现有技术存在的缺陷，提供一种脊柱穿刺定位器，可以提高定位效率。

本实用新型解决其技术问题所采用的技术方案是：

本实用新型的脊柱穿刺定位器包括底座和安装在底座上的定位导向杆，所述定位导向杆的一端为尖头结构，所述定位导向杆的另一端为平头，所述定位导向杆内平行分布有多条空心通道，所述空心通道用于术中定位用的克氏针穿入，所述底座具有贯穿槽，所述贯穿槽内滑动安装有角度量化板，所述定位导向杆靠近平头的一端铰接在角度量化板的中心处，所述定位导向杆绕所述角度量化板的中心处转动，所述角度量化板具有环形槽，所述定位导向杆靠近尖头结构的一端借助锁紧螺栓和环形槽锁紧在所述角度量化板上。

本实用新型所述底座上具有横向刻度线。

本实用新型所述底座上设有横向滑槽，所述横向滑槽位于所述横向刻度线的下方，所述角度量化板的底部设有锁定螺栓，所述锁定螺栓穿过所述横向滑槽螺纹连接到所述角度量化板上。

本实用新型所述底座由透明材料制成。

本实用新型的脊柱穿刺定位器有益效果是：本实用新型的脊柱穿刺定位器包括底座和安装在底座上的定位导向杆，定位导向杆的一端为尖头结构，定位导向杆的另一端为平头，定位导向杆内平行分布有多条空心通道，空心通道用于术中定位用的克氏针穿入，手术时，根据体表标记的椎弓根位置、患者的胖瘦及椎体的头倾角度，在体表椎弓根螺钉标记位置旁开1-1.5cm处切开一个0.95-1.05cm的皮肤切口，逐级扩张后插入定位导向杆，然后再从定位导向杆的空心通道内打入3-4枚克氏针，进行正侧位的X线透视，选取合适的克氏针用于穿刺定位，拔除其余克氏针，如无合适的克氏针，则留下最为接近满意位置的克氏针，然后通过定位导向杆调整位置，再选择合适的克氏针用于定位，上述方式可以提高定位效率。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型脊柱穿刺定位器示意图；

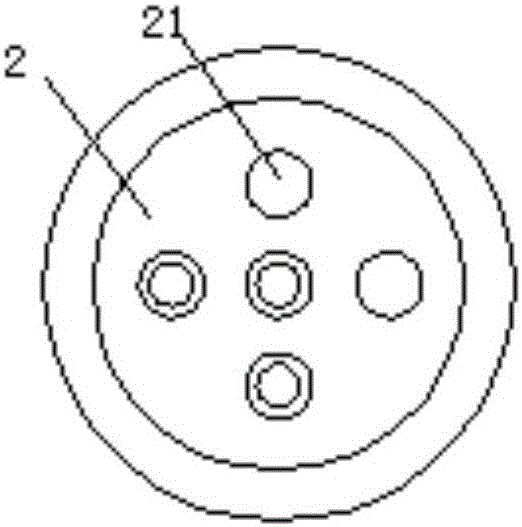

图2是本实用新型定位导向杆的空心通道结构示意图。

具体实施方式

为了使本实用新型所解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

在本实用新型的描述中，需要理解的是，术语“径向”、“轴向”、“上”、“下”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

如图1-2所示，本实施例的脊柱穿刺定位器包括底座1和安装在底座1上的定位导向杆2，定位导向杆2的一端为尖头结构，定位导向杆2的另一端为平头，定位导向杆2内平行分布有多条空心通道21，空心通道21用于术中定位用的克氏针穿入，手术时，根据体表标记的椎弓根位置、患者的胖瘦及椎体的头倾角度，在体表椎弓根螺钉标记位置旁开1-1.5cm处切开一个0.95-1.05cm的皮肤切口，逐级扩张后插入定位导向杆2，然后再从定位导向杆2的空心通道21内打入3-4枚克氏针，进行正侧位的X线透视，选取合适的克氏针用于穿刺定位，拔除其余克氏针，如无合适的克氏针，则留下最为接近满意位置的克氏针，然后通过定位导向杆2调整位置，再选择合适的克氏针用于定位，上述方式可以提高定位效率。

为便于调整定位导向杆2的位置，本实施还提供一种可调定位结构，具体地，底座1具有贯穿槽，贯穿槽内滑动安装有角度量化板3，定位导向杆2靠近平头的一端铰接在角度量化板3的中心处，定位导向杆2绕角度量化板3的中心处转动，角度量化板3具有环形槽31，定位导向杆2靠近尖头结构的一端借助锁紧螺栓32和环形槽31锁紧在角度量化板3上，在调整插入角度时可以松开锁紧螺栓32，旋转定位导向杆2，当到达合适位置时，锁紧锁紧螺栓32，通过角度量化板3可以直观地确定旋转角度，此外，本实施例中的底座1上具有横向刻度线，横向刻度线便于确定横向移动距离，底座1上设有横向滑槽11，横向滑槽11位于横向刻度线的下方，角度量化板3的底部设有锁定螺栓33，锁定螺栓33穿过横向滑槽11螺纹连接到角度量化板3上，松开锁定螺栓33则可以自由调节定位导向杆2的横向位置。

优选的，底座1由透明材料制成。

上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
