一种滚筒式炒药机的制作方法

本实用新型属于制药领域，特别涉及一种滚筒式炒药机。

背景技术：

炒药机是根据制药和保健食品行业的发展和需要而产生的一种新型设备，具有高效率、高质量、实用性强、机械性能稳定、安全、噪声低、耗电省、结构简单，外型美观保温性能好。用控制按钮完成正、反转，达到操作简单等特点。该机最大的优点是高、低两档自动电热调温、恒温装置，能有效地根据各种材质控制温度，使之能节省能源和减少污染。该机广泛应用于中医药保健品厂、饮料厂、医院和食品等行业，用于各种不同规格和性质的中药材的炒类加工，如麦炒、砂炒、醋炒、清炒、土炒、闷炒、密灸、烘干和果品的炒制，炒制的物品色泽新鲜、均匀、是炒制加工的理想设备。锅体加厚可锻药。

但是，现有的炒药机仍然存在很多缺陷，如现有一种炒药机，包括底座、加热装置、驱动装置和炒药筒，加热装置位于底座的内部，驱动装置位于底座后方，炒药筒位于底座和驱动装置上方，底座上设有固定座和导轮，固定座位于底座前端的上方，导轮设置有一个以上，并固定在底座的两侧，加热装置上设置有加热炉，驱动装置连接有皮带，皮带与炒药筒相连接，炒药筒前部设有筒体，筒体上设置有固定圈和密封盖，固定圈与密封盖相适配，炒药筒尾部设有减速箱，减速箱上搭载有皮带轮。由于结构缺陷，该种炒药机在工作过程中会产生大量烟雾，劣化作业环境；还有密封盖的开启及关闭麻烦，不利于装卸药材。

技术实现要素：

为克服现有技术的不足及存在的问题，本实用新型提供一种滚筒式炒药机，方便排烟，装卸药方便。

本实用新型是通过以下技术方案实现的：

一种滚筒式炒药机，包括机架，所述机架上架设有一端开口的滚筒，滚筒的开口端的筒壁搭靠于辊轮机构上，另一端的端面中心连接有转轴，转轴连接有驱动装置，滚筒的正下方设有加热装置，滚筒的开口处连接有排烟装置，排烟装置的下方设有固定于机架上的出料斗。

所述排烟装置包括半圆状的固定盖和半圆状的活动盖，固定盖与活动盖铰接呈圆状且扣合于滚筒的开口处，固定盖连接有排烟管道，活动盖连接有开关盖机构。

所述开关盖机构为伸缩气缸，伸缩气缸的两端分别铰接于活动盖和排烟管道侧壁上。

所述排烟管道内设有抽风机。

所述加热装置包括电加热管和反射罩，反射罩位于滚筒下方，电加热管位于反射罩内。

所述辊轮机构包括对称布置的两个辊轮，两个辊轮共同支撑滚筒的一端，两个辊轮均通过与之连接的支撑架固定于机架上。

所述滚筒的内壁设有多个横向的凸起条，凸起条均布于滚筒的内壁上。

所述驱动装置包括依次连接的联轴器、减速器、皮带传动机构和驱动电机。

本实用新型设置有排烟装置，滚筒内产生的烟雾由排烟装置排出，避免产生的烟雾污染作业环境，且排出的烟雾可引导至预定装置进行处理，避免污染大气环境。

附图说明

图1是本实用新型的结构示意图；

图2是本实用新型中滚筒和排烟装置的结构示意图；

图3是本实用新型中滚筒的结构示意图。

图中：1-机架，2-滚筒，21-凸起条，3-辊轮机构，31-辊轮，32-支撑架，4-转轴，5-驱动装置，51-联轴器，52-减速器，53-皮带传动机构，54-驱动电机，6-加热装置，61-反射罩，62-电加热管，7-排烟装置，71-活动盖，72-固定盖，73-排烟管道，74-伸缩气缸，8-出料斗。

具体实施方式

为了便于本领域技术人员的理解，以下结合附图和具体实施例对本实用新型作进一步详细描述。

如图1所示，一种滚筒式炒药机，包括机架1，机架1上架设有一端开口的滚筒2，滚筒2用于放置中药材。滚筒2的开口端的筒壁搭靠于辊轮机构3上，另一端的端面中心连接有转轴4，转轴4转动带动滚筒2转动。转轴4连接有驱动装置5，驱动装置5包括依次连接的联轴器51、减速器52、皮带传动机构53和驱动电机54。滚筒2的正下方设有加热装置6，加热装置6包括电加热管62和反射罩61，反射罩61位于滚筒2下方，电加热管62位于反射罩61内。滚筒2的开口处连接有排烟装置7，排烟装置7的下方设有固定于机架1上的出料斗8，加工完成的药材由出料斗8排出。辊轮机构3包括对称布置的两个辊轮31，两个辊轮31共同支撑滚筒2的一端，两个辊轮31均通过与之连接的支撑架32固定于机架1上。

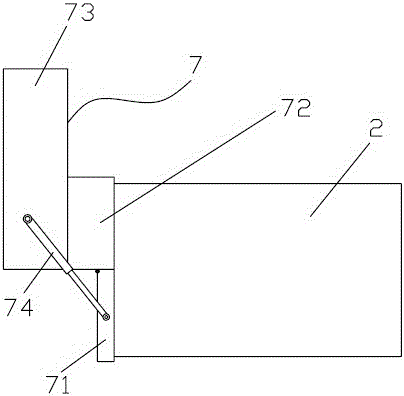

如图2所示，排烟装置7包括半圆状的固定盖72和半圆状的活动盖71，固定盖72与活动盖71铰接呈圆状且扣合于滚筒2的开口处，一可避免工作时药材从开口倒出，二可避免工作过程产生的烟雾排出。固定盖72连接有排烟管道73，活动盖71连接有开关盖机构。开关盖机构为伸缩气缸74，伸缩气缸74的两端分别铰接于活动盖71和排烟管道73侧壁上，伸缩气缸伸出时，活动盖71关闭，当伸缩气缸74回缩时，活动盖71开启，可通过滚筒2的开口装卸药材。为便于排烟，排烟管道73内设有抽风机。

如图3所示，滚筒2的内壁设有多个横向的凸起条21，凸起条21均布于滚筒2的内壁上，凸起条21的设置增加了滚筒2内壁的摩擦力，使得药材的加热更为均匀。

本实施例的工作过程：首先伸缩气缸74回缩，活动盖71开启，将药材放入滚筒2中，再通过伸缩气缸74将活动盖71关闭，启动设备，驱动装置5通过转轴4带动滚筒2旋转，加热装置6加热滚筒2，炒药完成后，药材由出料斗8引导排出。

上述实施例为本实用新型的较佳的实现方式，并非是对本实用新型的限定，在不脱离本实用新型的发明构思的前提下，任何显而易见的替换均在本实用新型的保护范围之内。
